SolidWorks >> Rysunki >> Otwory pochylone w przekroju
Odpowiedz
Autor Wypowiedź
2014-08-01, 11:22
Pomógł 0 raz(y).

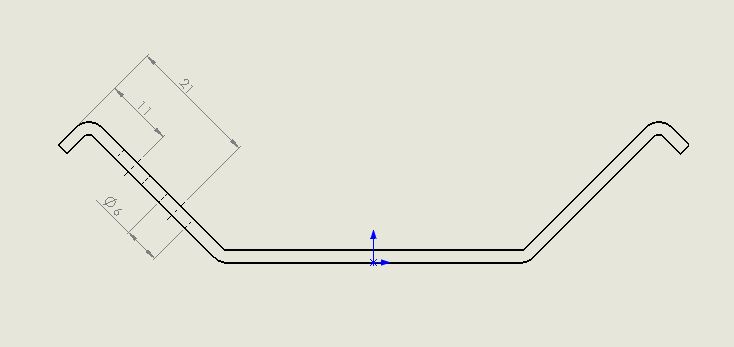

 Witam,zastanawiam się jak przedstawić otwory w arkuszu blachy na płaszczyznie pod kątem 45 stopni,rysunek poniżej

Engineer of old school
2014-08-01, 12:02
Pomógł 20 raz(y).
 Zrobić kład

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-08-01, 13:11
Pomógł 405 raz(y).
 Dwie opcje można zastosować, albo nowy widok (po wciśnięciu spacji) wyrównany prostopadle do zaznaczonej ściany (prostopadłej do otworów), albo druga opcja to widok pomocniczy po zaznaczeniu krawędzi (pod kątem) http://help.solidworks.com/2012/polish/SolidWorks/sldworks/Auxiliary_View.htm

Lub można złamać linię przekroju równolegle do krawędzi.

2014-08-01, 13:15
Pomógł 0 raz(y).
 Ok,gdzie szukać tej opcji w rysunku?

2014-08-01, 14:45
Pomógł 0 raz(y).
 Widok pomocniczy z zaznaczeniem krawędzi załatwił sprawe szybko i bezproblemowo :) Dziękuje bardzo za pomoc i pozdrawiam

2014-08-03, 19:57
Pomógł 0 raz(y).
 Jacku, móglbyś podpowiedzieć w jaki sposób zrobic kład w SW?

2014-08-04, 08:33
Pomógł 18 raz(y).
 Można też od biedy tak:
