SolidWorks >> Rysunki >> Wyrwanie śruby

Autor	Wypowiedź
Michał Kowal
2014-12-28, 12:41 Pomógł 0 raz(y).	Dzień dobry, mam problem ze zrobieniem wyrwań połączeń śrubowych aby nie przecieło mi całej głowy śruby i nakrętki... biorę wyrwanie, zaznaczam splajnem całe połączenie zaznaczam pomiń łączniki nie wychodzi; albo nic nie przecina albo przecina wszystko łącznie z nakrętką... proszę o pomoc jak wykonywać takie wyrwania? Za odpowiedź z góry dziękuję i pozdrawiam. chciałbym uzyskać taki efekt http://www.cnc.info.pl/files/sruba_704.png


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-12-28, 12:49 Pomógł 406 raz(y).	Pomiń łączniki dotyczy wyłącznie komponentów złącznych z Toolbox (oznaczonych flagą śrubki). Tutaj trzeba w zakresie przekroju (niebieskie pole) zaznaczyć elementy do wykluczenia.


Michał Kowal

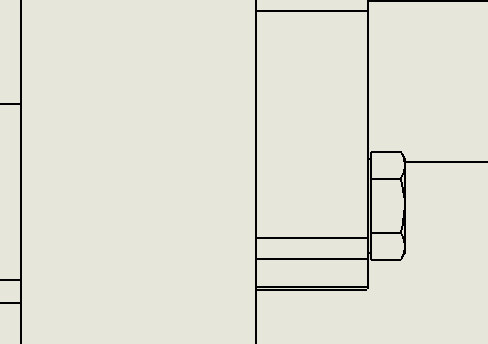

2014-12-28, 13:02 Pomógł 0 raz(y).	Dziękuję za pomoc. mam jeszcze pytanie w sytuacji gdzie chce zrobić wyrwanie i nakrętka jest zasłonięta ale jest widoczna na innym rzucie to już wykluczyć jej nie mogę i łeb śruby ładnie zostawia a nakrętke przecina...da się coś z tym zrobić???


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-12-28, 14:59 Pomógł 406 raz(y).	Jest tam chyba opcja nie przecinaj wszystkich wystąpień czy jakoś tak - nie mam teraz dostępu do programu.
