SolidWorks >> Rysunki >> Stworzenie przekroju stopniowego.
Odpowiedz
Autor Wypowiedź
2015-02-09, 15:39
Pomógł 0 raz(y).
 Witam, mam problem, ponieważ nie mogę sobie poradzić ze stworzeniem przekorju dwustopniowego, tak aby pokazac glebokosc otworow 20, 30 i 60, bardzo prosze o pomoc, musze to zaliczyc do czwartku ...

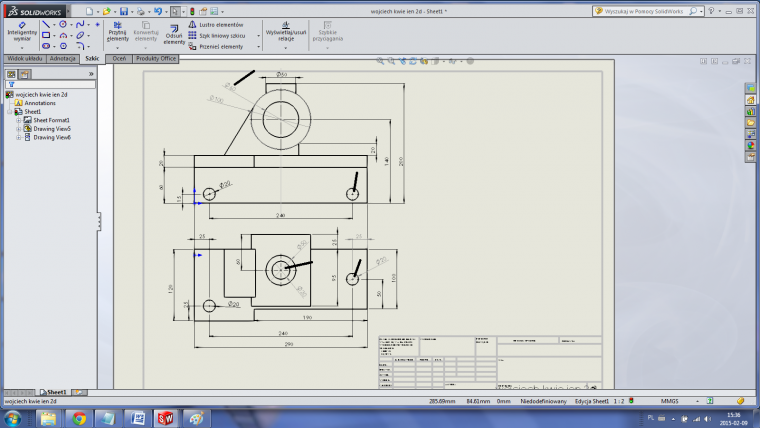

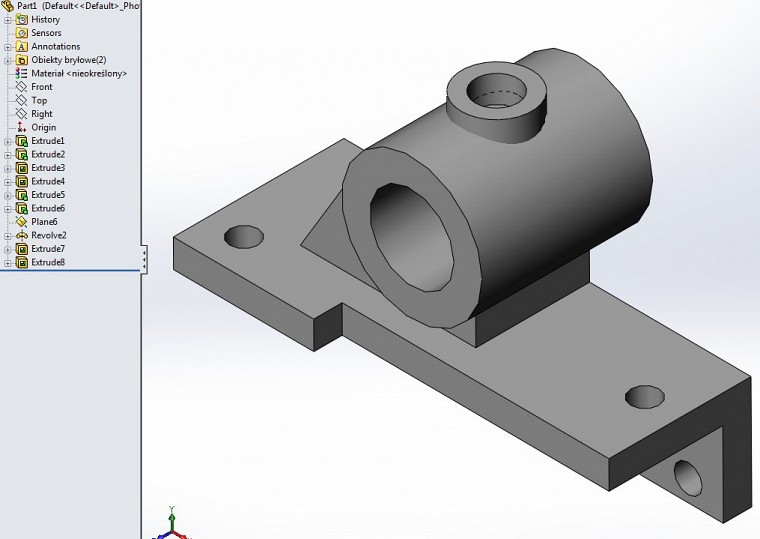

tutaj znajduje sie link do modelu i rysnku:
http://sendfile.pl/pokaz/242190---xmq2.html

2015-02-09, 17:10
Pomógł 36 raz(y).
 Witam.

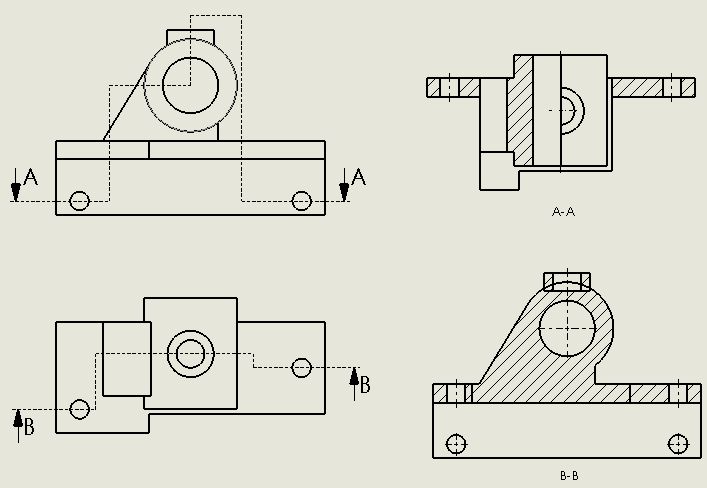

Oto przykład:


Narysuj linie tak jak uważasz i klikasz na ikonę "widok przekroju" - gotowe

2015-02-09, 20:06
Pomógł 0 raz(y).
 a czy da radę to wszystko pokazać w jednym przekroju ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-09, 20:58
Pomógł 406 raz(y).
 Przecież te otwory leżą w różnych płaszczyznach to jak chcesz pokazać na jednym rzucie???

2015-02-09, 21:02
Pomógł 36 raz(y).
 Witam.

Nie da się w jednym rzucie wykonać przekroju w trzech płaszczyznach bo to jest dokumentacja 2D.

Ten model żle został wykonany. Przyjmijmy, że całość to stal i będzie spawana, a ten model składa się z kątownika, podstawy tulei, tuleja duża i mała. Każdy element trzeba wykonać osobno (osobna część wraz z dokumentacją włącznie 2D - wymiary, operacje itd.). Następnie składasz to w całość, jako złożenie z listą elementów dla spawacza z podaniem wymiarów jakie są potrzebne.

2015-02-09, 21:20
Pomógł 0 raz(y).
 NIe no tak, w sumie racja :) moja glupota, a model taki dostalem do wykonania :)
a da rade pokazac w jednym rzucie 30 , 60 i 20 z pionowej sciany ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-09, 21:28
Pomógł 406 raz(y).
 "Pokazać" to wszysztko da radę, ale po coś to się robi. Jeżeli z danego rzutu nie wynika np. głębokość otworu/tulei to po co drążysz.

Zrób 1 przekrój i zapytaj drugiego kolegi, czy na bazie tej dokumentacji narysuje ten obiekt.

2015-02-09, 21:53
Pomógł 0 raz(y).
 Stworzyłem sobie ładnie dwa przekroje, tylko jak zrobić to, żeby były one obok danego rzutu , w wolnym miejscu w arkuszu, a nie nad rzutem z ktorego stworzylem przekroj ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-09, 23:12
Pomógł 406 raz(y).
 Prawym klik na widoku, wyrównanie > usuń.
