SolidWorks >> Rysunki >> Widok elementu zagiętego wraz z rozłożeniem
Odpowiedz
Autor Wypowiedź
2015-03-31, 22:26
Pomógł 0 raz(y).
 Cześć,

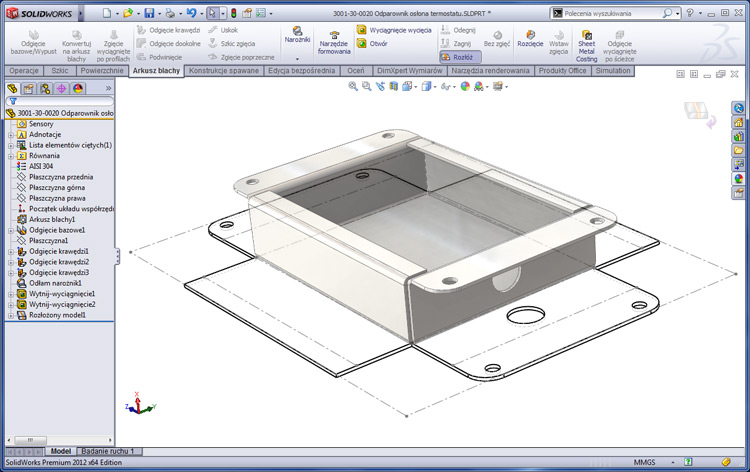

przeglądając sieć natrafiłęm na ciekawy screen z Solida.

Mianowicie widniał na nim przezroczysty element zagięty wraz z rozłożeniem.

Macie może pomysł jak uzyskać taki efekt?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-04-01, 07:07
Pomógł 406 raz(y).
 SolidWorks costing.

2015-04-01, 08:03
Pomógł 0 raz(y).
 Dzięki za odpowiedź, a w rysunku można podobne zestawienie wykonać widokiem alternatywnym?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-04-01, 08:21
Pomógł 406 raz(y).
 Nie można, widok alternatywny dotyczy złożeń. Inna możliwość z tego co widzę to wykonanie w modelu kopii obiektu i nałożenie modelu rozłożonego na zagięty i zamiana przezroczystości dla jednego z nich.

2015-04-01, 09:14
Pomógł 2 raz(y).
 Witam

Może zrób tak: ( złożenie + konfiguracja)

W poniższym katalogu 3 pliki (rys, model i złożenie )

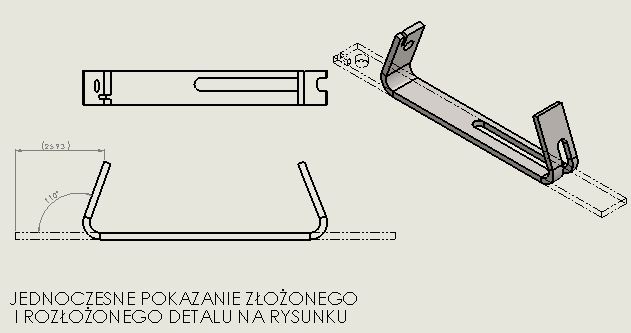

Na rysunku detal pokazany jednocześnie w dwóch "konfiguracjach" - rozłożony i złożony.



http://www.pswug.info/image/forum/forum_760_4_1882_7555.zip

2015-04-01, 12:46
Pomógł 0 raz(y).
 Dzięki, bardzo ciekawe rozwiązanie.

2015-04-24, 09:31
Pomógł 0 raz(y).
 Witam ponownie.
Jest możliwość wstawienia pozycji alternatywnej w rysunku części poprzez korzystanie z konfiguracji nie tworząc złożenia?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-04-24, 09:50
Pomógł 406 raz(y).
 Jest ale wymga trochę pracy.

1. kopia blachy

2. polecenie odegnij dla źródłowego pliku

3. utworzenie konfiguracji, na której pokazany jest akrusz rozłożony oraz zgięty

4. w okienu wyświetlania należy wybrać odpowiedni sposób wyświetlania krawędzi danego obiektu

2015-04-24, 10:22
Pomógł 0 raz(y).
 Widzę, że trochę pracy się z tym wiąże, ale z chęcią spróbuje tylko nie wiem jak skopiować blachę w części ;/

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-04-24, 10:29
Pomógł 406 raz(y).
 Menu wstaw > opercje > przenieś/kopiuj - trzeba zaznaczyć kopiuj i wybrać obiekt.

2015-04-24, 12:03
Pomógł 0 raz(y).
 Udało się, tylko jeszcze jeśli chodzi o sposób wyświetlania to mogę jedynie zmienić dla obu elementów.
W jaki sposób zmienić wyświetlanie poszczególnych?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-04-24, 12:19
Pomógł 406 raz(y).

2015-04-24, 13:10
Pomógł 0 raz(y).
 No i już wszytsko jasne, takie proste rzeczy a czasem trzeba spytać :)
