SolidWorks >> Rysunki >> Krawędź przenikania

Autor	Wypowiedź
Piotr Bartosiński

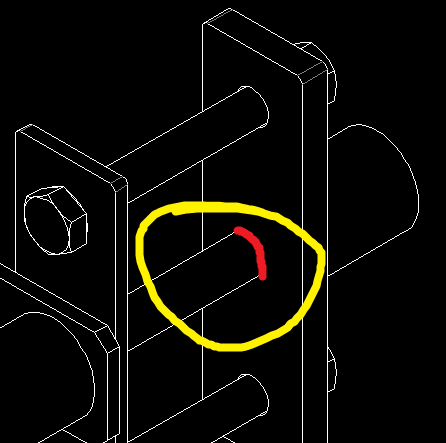

SOLIDWORKS 2018 2015-04-20, 10:12 Pomógł 43 raz(y).	Hejka, pamięta ktoś gdzie włączało się widoczność krawędzi przenikania jak na rys. poniżej?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2015-04-20, 10:16 Pomógł 406 raz(y).	Nie wiem czy zrozumiałem, jeżeli chodzi o ukryte krawędzie to we właściwościach widoku, zmienia się to dla wybranego komponentu złożenia lub obiektu (części wieloobiektowej).


Piotr Bartosiński

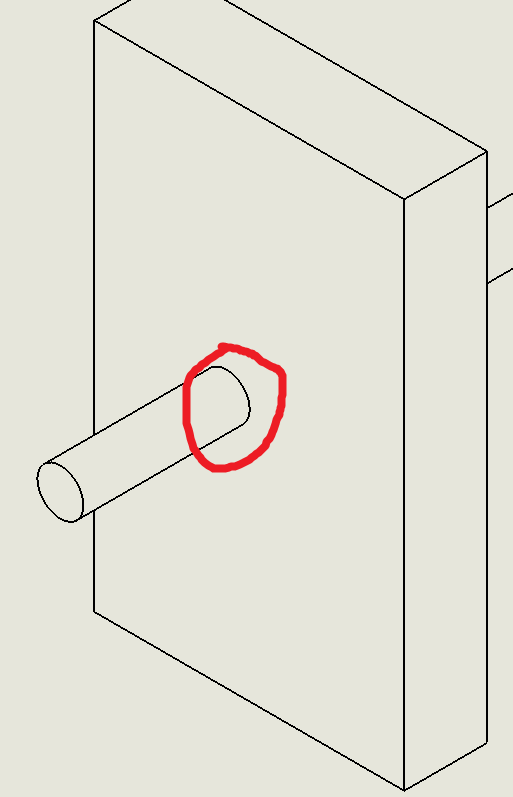

SOLIDWORKS 2018 2015-04-20, 10:28 Pomógł 43 raz(y).	Rys. wcześniej to złożenie. Poniżej część na której ta kraweź jest widoczna (po włączeniu scalania elementów. Z wyłączonym scalaniem operacji jej nie widać). Co zrobić, żeby zawsze była widoczna, niezależnie od tego czy to jest złożenie, część wieloobiektowa itp.?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2015-04-20, 10:35 Pomógł 406 raz(y).	Problem w tym, że jeżeli obiekty nie są scalone to tam krawędzi nie ma - więc jak można ją pokazać? Nie ma znaczenia czy to złożenie czy część wieloobiektowa. Nie kojarzę takiej możliwości. Można wstawić linię podziałową (na przecięciu).


Piotr Bartosiński
SOLIDWORKS 2018 2015-04-20, 10:41 Pomógł 43 raz(y).	W zasadzie masz rację.


Włodzimierz Śmieszek
. 2015-04-20, 12:53 Pomógł 52 raz(y).	Można też ewentualnie zrobić otwór o średnicy wałka w płycie i krawędź będzie widoczna zawsze.
