SolidWorks >> Rysunki >> Oznaczenie długości spoiny
Odpowiedz
Autor Wypowiedź
2016-04-22, 11:45
Pomógł 0 raz(y).
 Witam,

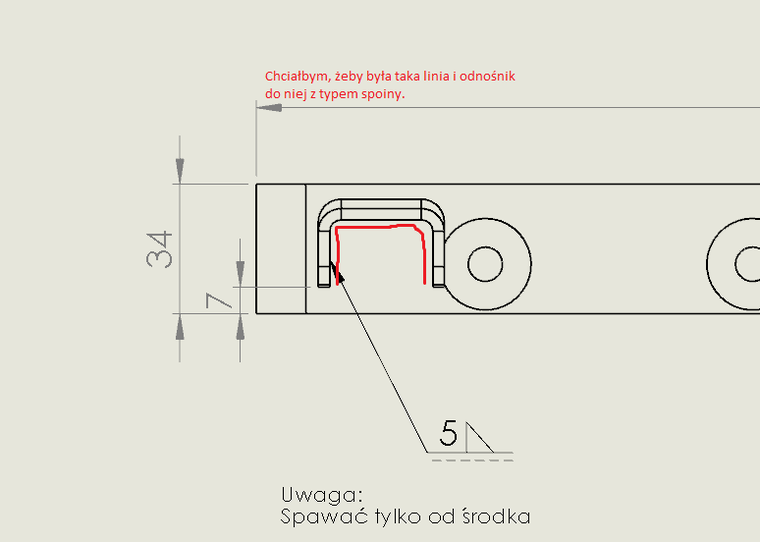

mam problem z oznaczeniem długości na jakiej ma być położony ścieg. Czy na rysunku można oznaczyć konkretną długość i kształt linii na której położona jest spoina?

Takie coś...


Zadam jeszcze głupie pytanie, alee. Co oznacza przerywana kreska pod oznaczeniem spoiny?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-23, 11:01
Pomógł 406 raz(y).
 Jeżeli "zespawasz" ściegiem spoiny http://help.solidworks.com/2014/Polish/SolidWorks/sldworks/t_Creating_Weld_Beads.htm to można pokazać to w formie pręgowanego pręta (wizualnie a nie geometrycznie) i można wyświetlić długość w rysunku w tabeli spoin.

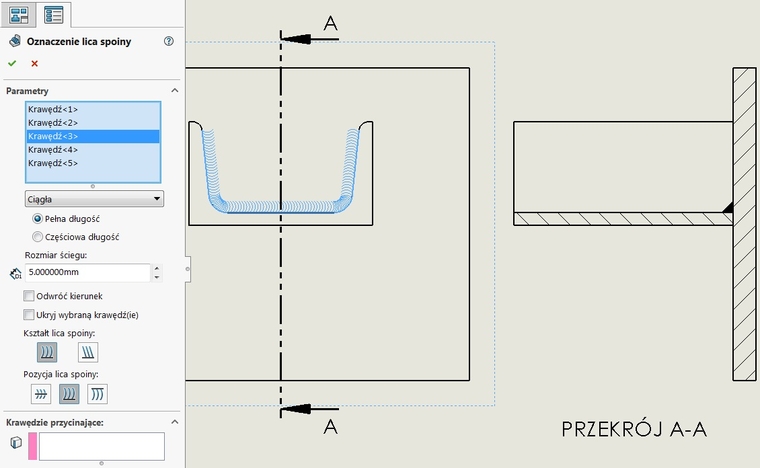

Natomiast żeby pokazać w rysunku chyba należałoby użyć oznaczenia lica spoiny, albo lepiej (moim zdaniem) pokazać w przekroju zaczernionym trójkątem.

Linia przerywana mówi o sposobie kładzenia spawu.

2016-04-23, 18:51
Pomógł 36 raz(y).
 Witam.

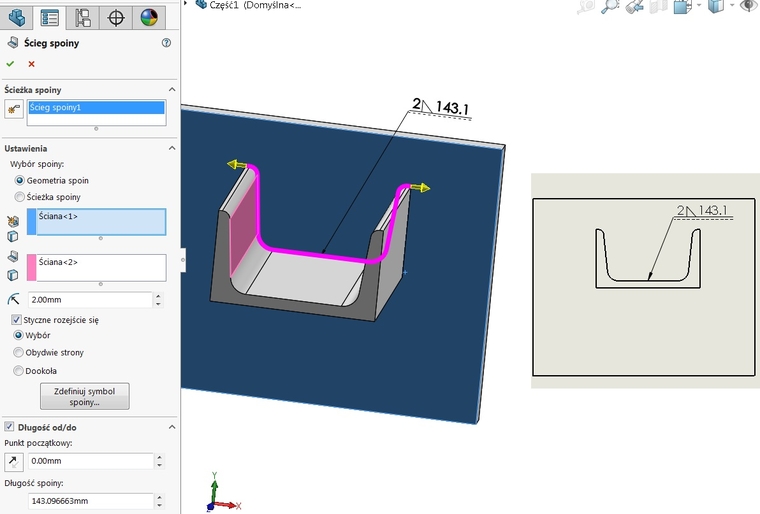

Czy koledze o to chodzi, aby była widoczna spoina ?



To wykonane w SW15.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-23, 20:26
Pomógł 406 raz(y).
 Kazimierzu - z całym szacunkiem, tak się nie pokazuje spoin w rysunkach wg żadnej cywilizowanej normy. To, że w programie można wykonać taką spoinę to inna historia...

Linie teoretycznie można wykonać poprzez Format linii i wybranie odpowiedniego kroju/grubości.

2016-04-24, 08:49
Pomógł 36 raz(y).
     Kęska Paweł
    Kazimierzu - z całym szacunkiem, tak się nie pokazuje spoin w rysunkach wg żadnej cywilizowanej
    normy. To, że w programie można wykonać taką spoinę to inna historia...

    Linie teoretycznie można wykonać poprzez Format linii i wybranie odpowiedniego kroju/grubości.

Pawle, zgadzam się z Tobą w 100%, powinien być sam opis który objaśnia spoiny,
chodziło mi tylko o pokazanie, że jest taka możliwość.

2016-04-25, 07:00
Pomógł 0 raz(y).

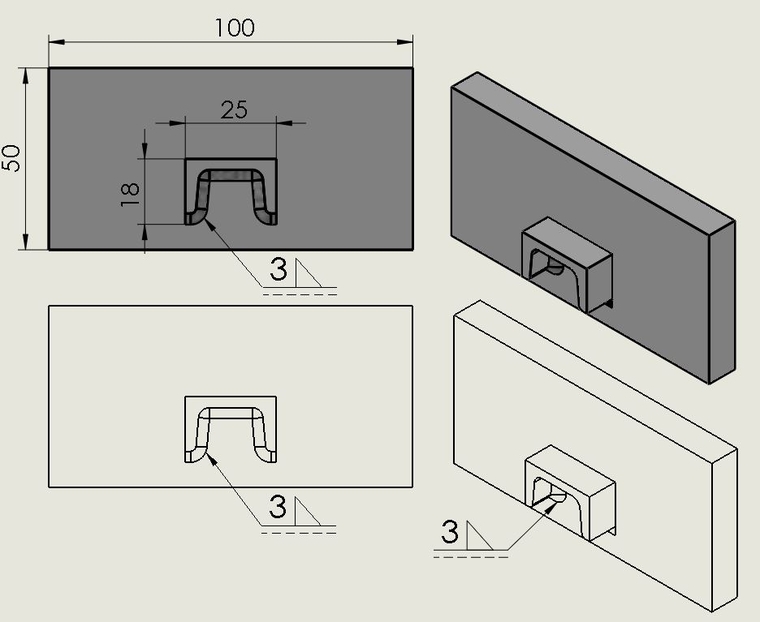

 Czyli najlepiej narysować ze szkicu linie o jakiejś grubości i to ma obrazować, długość i miejsce spoiny tak??

Czyli jaki to sposób i jakie są inne sposoby i oznaczenia kładzenia spoiny?

Pozdrawiam:)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-25, 10:22
Pomógł 406 raz(y).
 A dlaczego nie tak jak pisałem?

Oczywiście do tego zaciemnionego narożnika należy dodać stosowną adnotację.



A drugi sposób to ścieg spoiny dodany w modelu 3D i import adnotacji. Oznaczenie lica (gąsienicę) trzeba dodać niezależnie.

2016-04-25, 12:37
Pomógł 0 raz(y).
 A rozumiem, dzięki za pomoc:)))
