SolidWorks >> Rysunki >> Wyświetlanie niepełnych linii stycznych promieni

Autor	Wypowiedź
Grzegorz Nowakowski

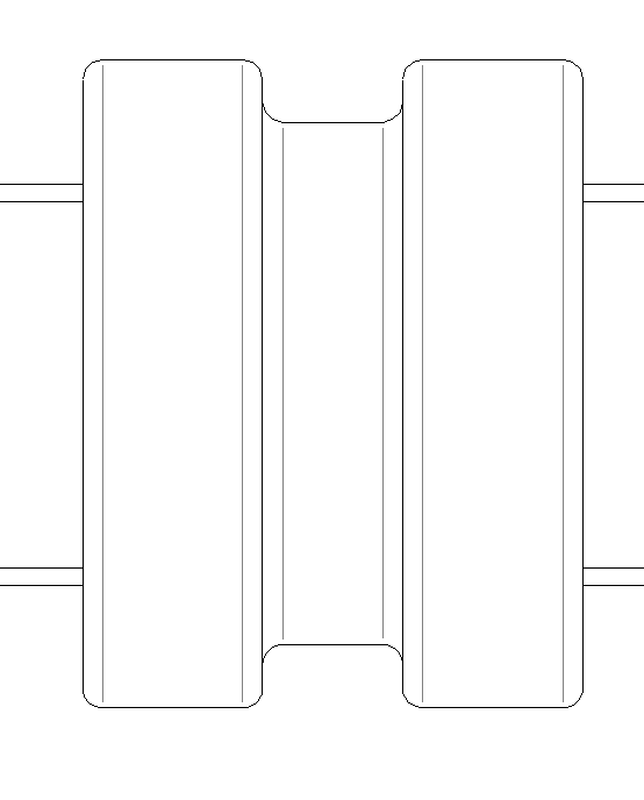

Projektant 2016-06-30, 10:18 Pomógł 0 raz(y).	CZy jest możliwość w SW wyświetlania stycznych linii promieniowych jako cienkie niepełne? Ma to Inventor jest możliwosć w SolidEdge. Pomaga to wczytelności rysunku.


Robert Plura

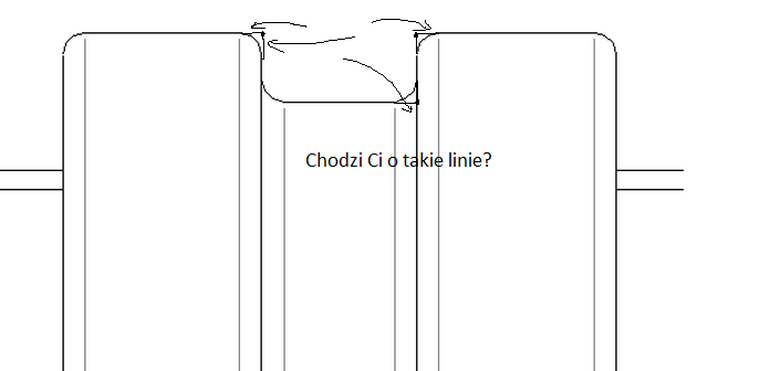

2016-06-30, 11:12 Pomógł 0 raz(y).	Jeżeli tak to wduszasz CTRL klikasz na jedną i drugą linie po między którymi znajduje się łuk na którym ma powstać linia pomocnicza i wduszasz pkt w szkicu. Powstaną linie pomocnicze. W opcjach można zmienić jak mają być wyświetlane np. pkt


Grzegorz Nowakowski

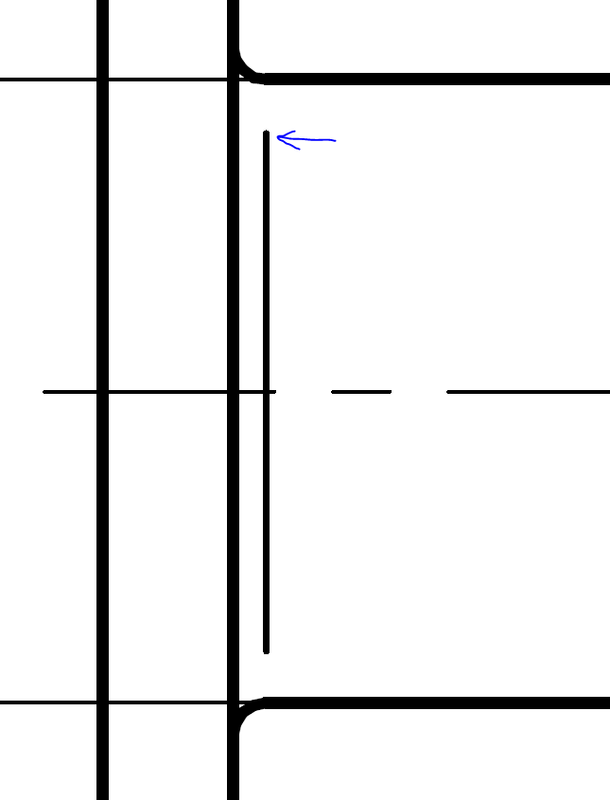

Projektant 2016-06-30, 11:47 Pomógł 0 raz(y).	Nie chodzi mi dokładnie o te linie reprezentujące styczne promienie. Na załaczonym obrazku niedociągnięte do końca i w kolorze szarym


Grzegorz Nowakowski

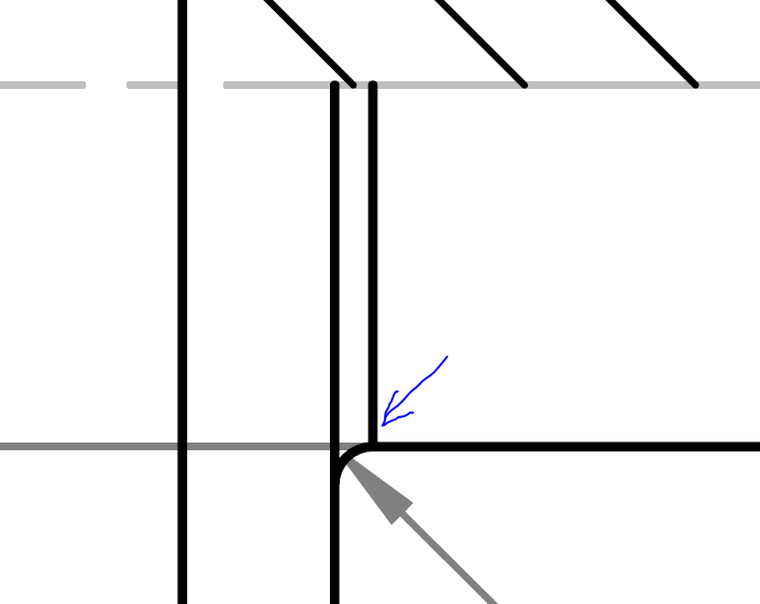

Projektant 2016-06-30, 11:56 Pomógł 0 raz(y).	SE preprezentuje to tak Natomiast SW ta sama grubosć linii i dociągnięte do końca. Przy odpowiedniej ilości szczegułu zlewa się wszystko. Jest róznica w czytelności tylko nie mówcie że nie ma.


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2016-06-30, 12:11 Pomógł 406 raz(y).	Prawy przycisk > Styczna krawędź > w kroju linii. Można to ustawić w opcjach na stałe dla rysunków.


Grzegorz Nowakowski
Projektant 2016-06-30, 16:20 Pomógł 0 raz(y).	Fakt jest gdzie w opcjach ustawić (ukryj końce?) żeby było na stałe?
