Użytkownik usunięty
|
|
|
Witam, mam wymodelowaną konstrukcję spawaną składającą się z kilku profili. Chcę stworzyć dla niej dokumentację w taki sposób, by każdy jej element był przedstawiony na osobnym rysunku. Problem mam z tabelką rysunkową i polem MASA. Podana w tym polu jest zawsze masa dla całej konstrukcji, czy jest sposób by masa automatycznie była przypisana danemu pojedynczemu elementowi konstrukcji spawanej a nie całej konstrukcji ? Tzn, wrzucam na rysunek jedna bryłę z tej konstrukcji, a pole masa uzupełniała by się o masę danej wrzuconej bryły ? |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-07-04, 09:56
Pomógł 406 raz(y).
|
Już zdaje się pisałem o tym, że masę można połączyć dopiero wówczas, jak już jest wstawiony obiekt o konkretnym ID. Dzieje się tak dlatego, że łączymy adnotację z właściwością listy elementów ciętych, a nie z globalną właściwością części (w menu plik). Rozwiązaniem będzie: 1. Stworzenie konfiguracji, gdzie w danej będzie tylko 1 typ obiektów pochodzący z tego samego folderu w liście cut list 2. Zapis obiektów do złożenia z przeniesieniem właściwości z obiektu do pliku. 3. Użycie makr. Jeżeli zna ktoś rozwiązanie - to niech się podzieli:) |
|
|
|
|
2016-07-04, 21:59
Pomógł 36 raz(y).
|

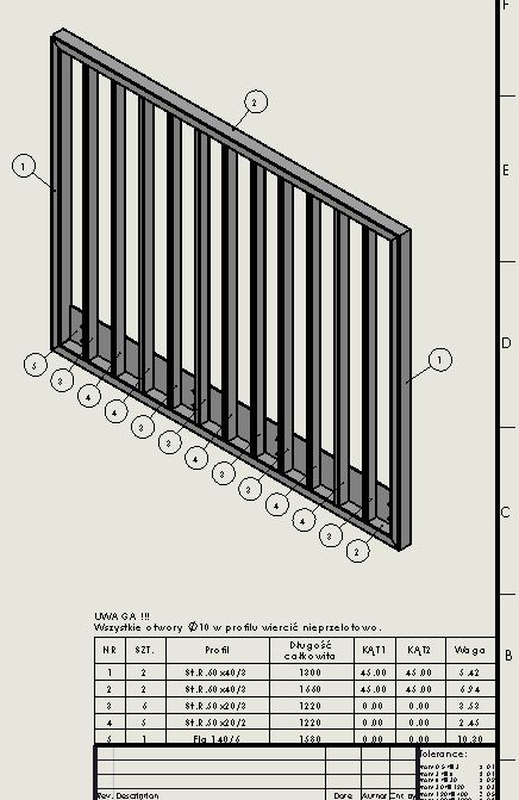

Witam. Jeśli kolega robi rysunki dla każdej części to i waga powinna być także tej części. A więc, klikamy (w konstrukcji spawanej) na detal i PPM (mamy okno) wybieramy "wstaw do nowej części" i zapisujemy jako nową część np. z dopiskiem "a" lub "01". Z tejże części robimy dokumentację 2D i waga powinna automatycznie we właściwościach wyskoczyć. ps. Ale mając nie duże złożenia można to uwzględnić w tabelce BOM np:  Pozdrawiam. |
|
|
|
