SolidWorks >> Rysunki >> Wymiarowanie
Odpowiedz
Autor Wypowiedź
brak
2010-10-22, 09:35
Pomógł 0 raz(y).
 Mam problem: Dwa wymiary obok siebie , ale tak male ze strzalki nachodza na siebie. Norma BS8888 pozwala na wspolnej lini zamiast strzalek zrobic kropke. Nie byloby problemu jesli bym chcial wszystkie strzalki zastapic. Ale jak zmienic jedna strzalke w wymiarze a druga pozostawic .

Mechanical Engineer
2010-10-22, 10:38
Pomógł 3 raz(y).

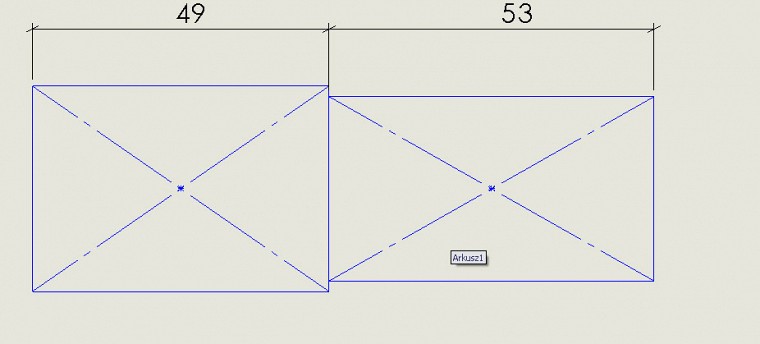

 Obawiam się, że raczej nie uda się tego rozwiązać...w AutoCAD'zie nie jest to żaden problem no ale jak widać SW nie bardzo sobie z tym radzi...ja proponuje zrobić coś takiego:

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-10-22, 11:20
Pomógł 405 raz(y).
 Najedź kursorem na grot tej strzełaki, kiedy pokaże się symbol z zielonym kółkiem kliknij prawym klawiszem i zmień pojedynczo.

brak
2010-10-22, 13:34
Pomógł 0 raz(y).
 Dziala,
Takie proste, ale jak ktos za raczke... i nie pokaze to d...
Sliczne dzieki

2010-10-27, 10:58
Pomógł 2 raz(y).
 A mozna gdzies ustawic zeby z automatu solid zmienial strzalki na linie (ukosne) jezeli jest mal wymiar - mala odl. i strzalki na siebie zachodza? Denerwuje mnie ze musze to recznie zmieniac

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-10-27, 11:21
Pomógł 405 raz(y).
 Moim zdaniem, nie ma takiej opcji... a wnioskuję tak dlatego, że jeżeli zmienia się model to w dokumentacji sam muszę np. sterować, czy strzałki są zwrócone do wew. czy na zewn.
Ale przyznaję, że mogłaby być taka opcja w ustawieniach :)
