SolidWorks >> Rysunki >> Zapis rys. do formatu PDF
Odpowiedz
Autor Wypowiedź
2017-02-14, 18:10
Pomógł 36 raz(y).
 Witam.

Czy ktoś jest w stanie mi powiedzieć, w jaki sposób zapisać dokument 2D jako PDF-a, ale żeby linie części były także w kolorze w PDF, jak w dokumentacji 2D ?
np.
Dokumentacja 2D SW

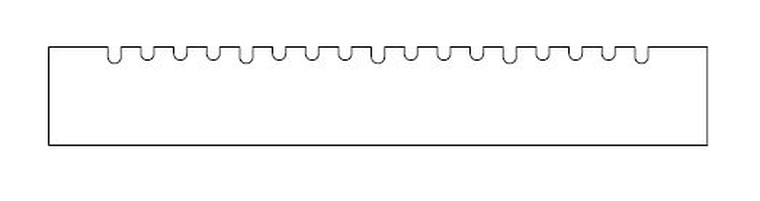

A tu już zapisany jako PDF


Pozdrawiam.

.
2017-02-14, 23:01
Pomógł 52 raz(y).

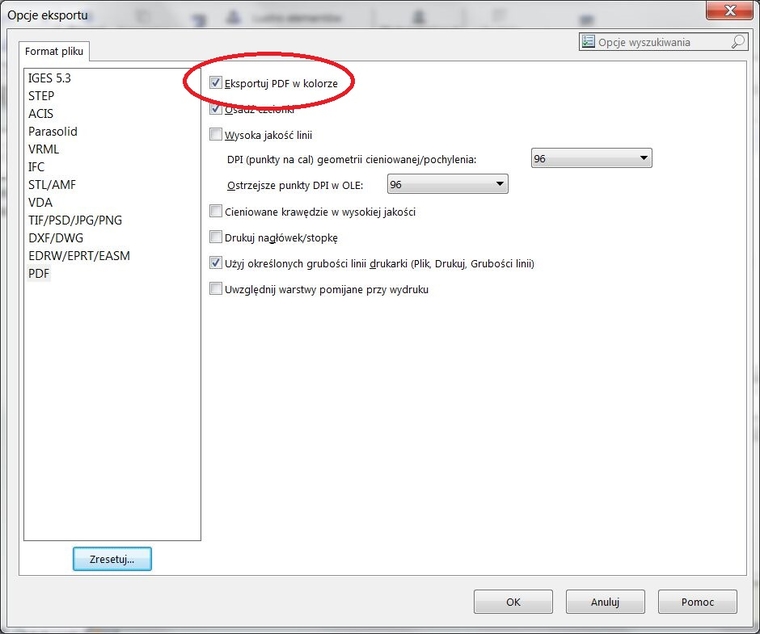

 Trzeba włączyć odpowiednią opcję eksportu:

2017-02-15, 05:37
Pomógł 36 raz(y).
 Witam.
Tą opcję mam zaznaczoną (sprawdziłem) i zapisz jako PDF i nadal nie ma kolorowego PDF-a.
Kolor linii (tych fasolek) wykonałem w dokumentacji 2D z pogrubieniem linii.

Jeszcze jakieś pomysły?

.
2017-02-15, 07:15
Pomógł 52 raz(y).
 To może PDF kreatorem ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-02-15, 09:24
Pomógł 406 raz(y).
 A mi zapisuje, sprawdziłem w SW2017. W opcjach zapisu mam zaznaczone wszystko oprócz stopki.

Kolor zmieniłem za pomocą formatu linii, dla warstw nie testowałem.

2017-02-15, 12:39
Pomógł 36 raz(y).
 Witam.
Proszę sprawdzić z załącznika.

http://www.pswug.info/image/forum/forum_760_4_2525_8985.7z

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-02-15, 14:56
Pomógł 406 raz(y).
 Nie znam rozwiązania, w dołączonym pliku rysunku po zmianie krawędzi nie było efektu. Utworzyłem warstwę i dalej coś pozmieniałem - w losowy sposób zapisało się to do pdfa.

Zrobiłem nowy rys. i od razu działa.

2017-02-28, 17:02
Pomógł 36 raz(y).
 Witam.

Zeby nie zakladać nowego tematu, (temat również związany z PDF-m), zadam pytanie tutaj.

Wchodząc do własciwości opcji dokumentu / grubość linii zaznaczam np 0,5 następnie powrót i zapisz jako PDF. W bezpośrednim wydruku w SW z dokumentacji 2D grubości są OK, ale już jako wygenerowany PDF ma wszystkie takie same grubości liń. Taka sama sytuacja w pracy jak i w domu SW 2017.

Co należy zrobić zapisując dokument 2D jako PDF, były również pogrubione linie W PDF-ie danej części w stosunku do liń wymiarowych ?

Pozdrawiam.
