 Cześć,

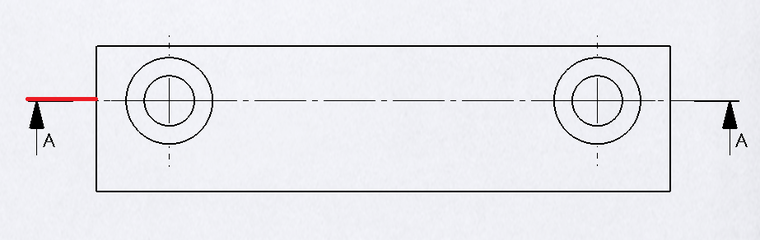

Czy da się gdzieś w opcjach (ja nie znalazłem) ustawić długość ramion linii cięcia wychodzących poza detal (kolor czerwony na rysunku poniżej) przy wstawianiu automatycznego przekroju?



Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-12-20, 20:59
Pomógł 406 raz(y).
 Ale ma to wyglądać jak ta czerwona linia? Czy ma być krótkie?
Tak czy inaczej należy zdefiniować we właściwościach dokumentu nowy krój linii i jego wybrać w ustawianiach linii przekroju.

2017-12-21, 07:35
Pomógł 1 raz(y).
 Ma być krótkie, czerwona linia jest tylko dla zaznaczenia odcinka, o którego skrócenie mi chodzi. Problem w tym, że we właściwościach dokumentu>widoki>przekrój nie widzę takiej opcji.

.
2017-12-21, 09:18
Pomógł 52 raz(y).
 A ja z kolei mam krótkie a chciałbym długie i też nie mogę znaleźć tej opcji :(

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-12-21, 14:16
Pomógł 406 raz(y).

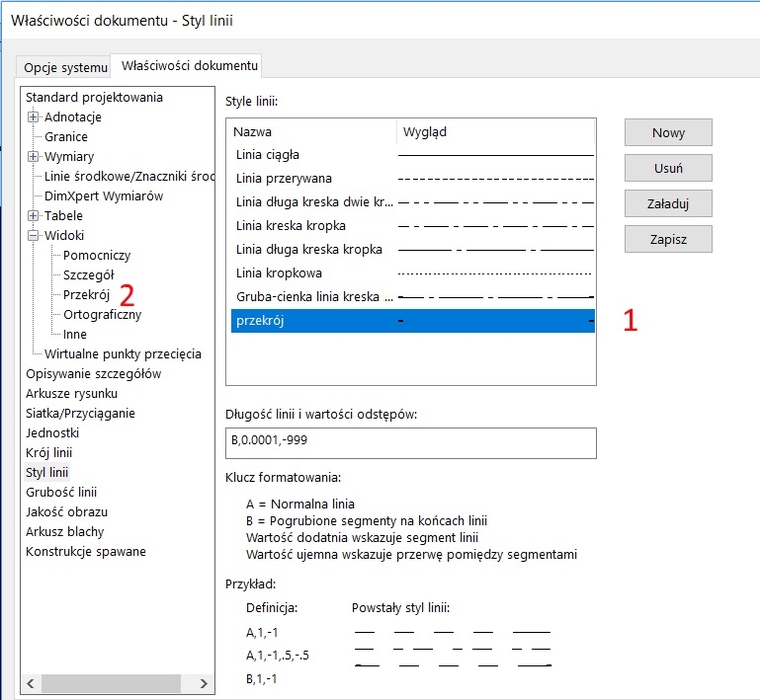

 Trzeba stworzyć nowy wzór linii i wybrać go we właściwościach przekroju.

2017-12-21, 14:41
Pomógł 1 raz(y).
 Spróbuję jutro. Dzięki.

SolidWorks 2017 SP3
2017-12-22, 10:18
Pomógł 0 raz(y).
 Witam.
Ja mam problem taki, że przy zmianie stylu linii we właściwościach dokumentu -> Przekrój na rysunku nic się nie zmienia. Nieważne jaki krój wybiorę to i tak na rysunku cały czas jest ten sam. Co może być tego przyczyną.

.
2017-12-22, 19:09
Pomógł 52 raz(y).
 Niestety w SW 2015 tego nie ma :(
