SolidWorks >> Rysunki >> Linie gięcia w rysunku blachy.
Odpowiedz
Autor Wypowiedź
2011-01-11, 21:37
Pomógł 0 raz(y).
 Cześć wszystkim.
(SW2007)
Dzisiaj spędziłem dużo czasu aby utworzyć nowy format arkusza z wieloma "udogodnieniami".
Zapisałem rysunek jako format arkusza, ale pozmieniałem coś w opcjach dokumentu i najwyraźniej usunąłem opcję odpowiedzialną za wyświetlanie przerywanych linii zgięć blachy. Widać opisy np("90stopni w dół") ale nie ma linii. Kiedy w danym miejscu umiesczę wskaźnik myszy to podświetla się ta linia i...tylko taki poniej ślad. Wyłączanie i włączanie opisów zgięć nic nie daje. Nie mogę znaleźć odpowiedniej opcji w ustawieniach.
Czy ktoś mógłby mi pomóc?
Michał

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-01-12, 07:35
Pomógł 406 raz(y).
 Czy w modelu po rozłożeniu linie szkicu oznaczjące linie gięcia są widoczne? Spotkałem się z tym problemem ale nie pamiętam rozwiązania...

2011-01-12, 07:46
Pomógł 0 raz(y).
 Tak, w modelu są widoczne.
Jeśli tą samą część wstawię do rysunku z innymi(domyślnymi) "właściwościami dokumentu" to linie są, ale nie mogę znaleźć opcji, która za to odpowiada.

2011-01-12, 07:53
Pomógł 0 raz(y).
 Zauważyłem też, że opcja:
właściwości dokumentu->arkusz blachy->notatki zgięcia-> wyświetlaj notatki zgięcia
ma znaczenie tylko dla nowo wstawianych rozkrojów blachy.
Szukam dalej.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-01-12, 08:39
Pomógł 406 raz(y).
 Może jest po prostu wyłączone pokazywanie szkicu w rysunku albo zmienione kolory...

2011-01-12, 09:05
Pomógł 0 raz(y).
 Kolory próbowałem zmieniać i nic to nie daje.
Najlepsze jest to, że można bez problemu linię zgięcia zaznaczyć czy zwymiarować, a po wskazaniu myszą czegoś innego linia zgięcia znika. Jest po prostu widoczna tylko podczas zaznaczenia.
Stworzyłem nowy dokument z domyślnymi ustawieniami i jest ok.
W tym feralnym nie mam pojęcia co zmienić. Poddaję się.

2011-01-12, 11:57
Pomógł 0 raz(y).
 Robię nowy rysunek i nie wiem czemu znowu zniknęły linie.
grrrrrrrrrrr

Panienka do wszystkiego
2011-01-12, 12:10
Pomógł 66 raz(y).
 Czesc,

to proste - wlacz w widokach (rysunek) SZKICE i przebuduj (CTRL-Q).

Pozdr. tomek






2011-01-12, 13:37
Pomógł 0 raz(y).
 Nie takie proste.

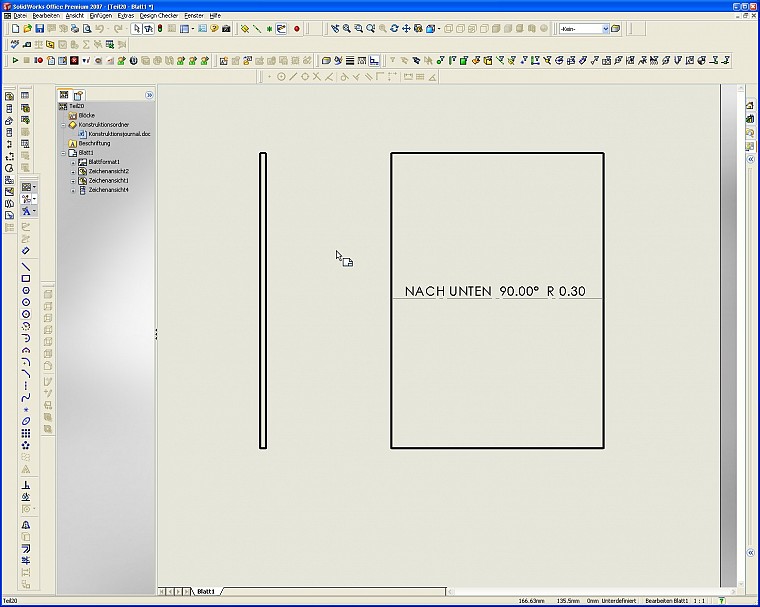

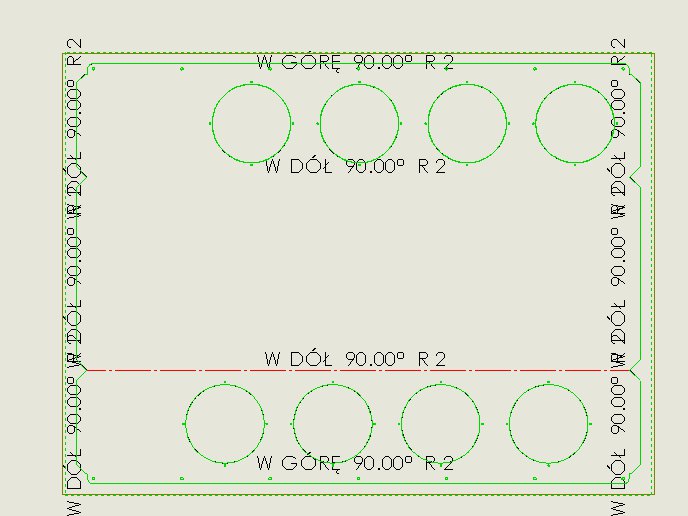

A tutaj jak najadę wskaźnikiem myszy:

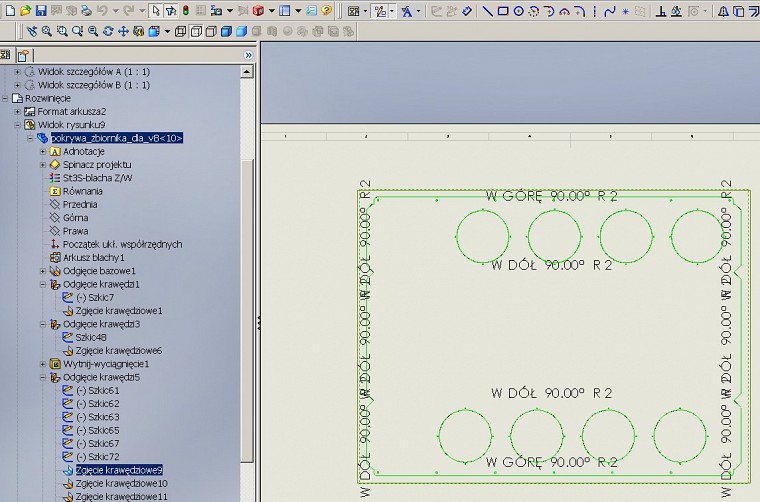

Przebudowywałem zarówno poprzez CTRL-Q jak i naciskając przycisk.

Panienka do wszystkiego
2011-01-12, 13:45
Pomógł 66 raz(y).
 czesc,
a daj mi ten plik i rysunek... t.merta@sbs-sondermaschinen.de

Jaka wersje SWX?

Pozdr. tomek

2011-01-12, 14:17
Pomógł 0 raz(y).
 Wysłałem.
SW2007 profess

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-01-12, 14:28
Pomógł 406 raz(y).
 Ja też poproszę - w SW 2011 jest takie sprytne narzędzie więc może znajdę różnicę w szablonie.
pawel.keska@pswug.info

2011-01-12, 14:47
Pomógł 0 raz(y).
 Sprawa rzeczywiście prosta.
W menu widok włącza i wyłącza się widoczne typy.
Ciekawe, że przez prawie 4 lata tego nie używałem. :-)
Pozdrawiam, dzięki.
Aha... wcześniej myślałem, że kolega pisze o widokach na rysunku a nie o menu WIDOK na głównym pasku aplikacji. Uparcie próbowałem zmieniać coś w drzewie operacji rysunku.

Panienka do wszystkiego
2011-01-12, 19:13
Pomógł 66 raz(y).
 Czesc,

jeszcze gwoli wyjasnienia - linie zgiec, to normalny szkic widziany tylko w rozlozeniu. W modelu, poniewaz rozlozenie jest zdezaktywowane (?), ich nie widac.

Pozdr. tomek
