SolidWorks >> Rysunki >> Problem z wymiarowaniem

Autor	Wypowiedź
A K

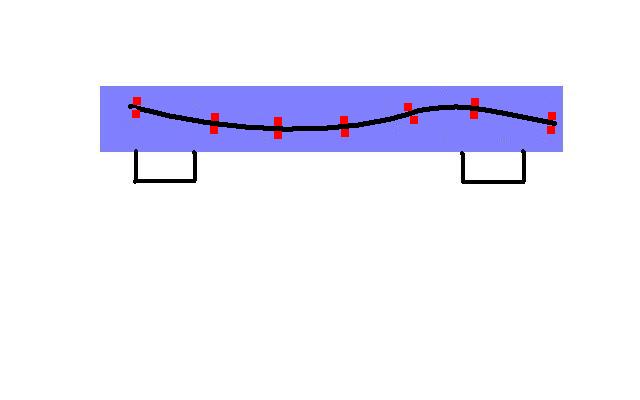

kkk 2011-01-12, 10:16 Pomógł 0 raz(y).	Witam, Mam problem odnośnie wymiarowania, w solidzie probuję się bawić od około 2 tyg, samouczki przeszedłem, lecz to zabardzo nie pomogło. Przejdę więc do sedna sprawy, otóż chcę np. stworzyć sprawdzian pod dany detal (co do śrub, nakrętek tulei mam już zrobione) także detal którym jest zakrzywiona rura. Problem tkwi w tym, że nie potrafię rozmiścić tulei, aby pożniej przy złożeniu detali idealnie pasowały pod detal(rure). Mam nadzieję, że w miarę zrozumiale opisałem problem, z góry dzięki za pomoc. Przedstawiam mój problem na rysunku. (Przepraszam, że robiony w paincie) Plyta(spr) z nierozmieszczonymi dobrze tulejami


Michał Niepodamnazwiska
2011-01-12, 11:28 Pomógł 0 raz(y).	Możesz utworzyć złożenie składające się z części i projektowanego sprawdzianu. W złożeniu kliknij na edycję sprawdzianu(edytuj część). W szkicu sprawdzianu zrzutuj odpowiednią krawędź z drugiej części( druga część podczas edycji pierwszej jest przezroczysta). Teraz możesz do tej linii dorysować dowolne elementy.
