SolidWorks >> Rysunki >> Wymiar niewidocznej średnicy

Autor	Wypowiedź
Robert Jaśkiewicz

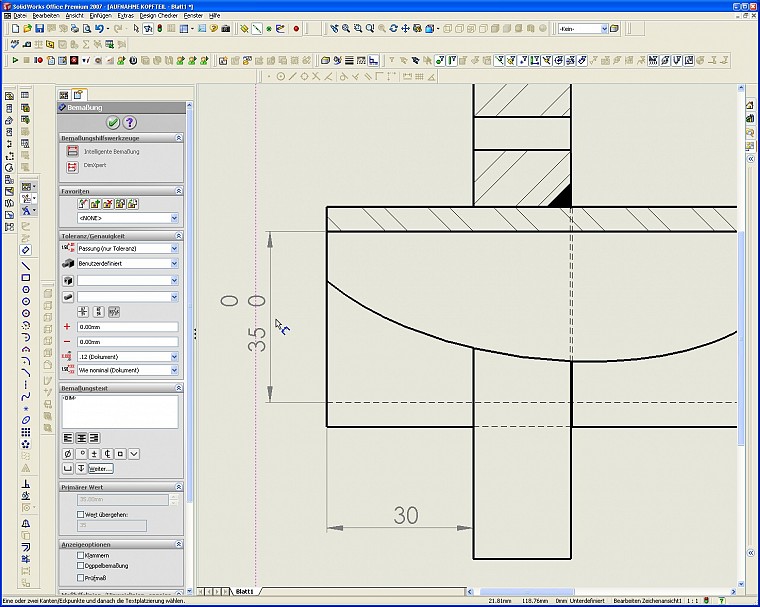

2011-01-29, 14:15 Pomógł 0 raz(y).	Witam, Mimo, że siedzę w SW już kawałek czasu to kilka razy zatrzymałem się na następującym problemie. Podczas rysowania półwidoku- pół przekroju nie potrafię wstawić wymiaru średnicy której widoczna jest tylko jedna krawędź. A może problem tkwi w tym jak uzyskuję taki rysunek? Ja radzę sobie robiąc wyrwanie dolnej połowy detalu na głębokość promienia. Dla pewności poprawnego zrozumienia dodaję rysunek. Z góry dzięki, pozdrawiam


Tomasz Merta

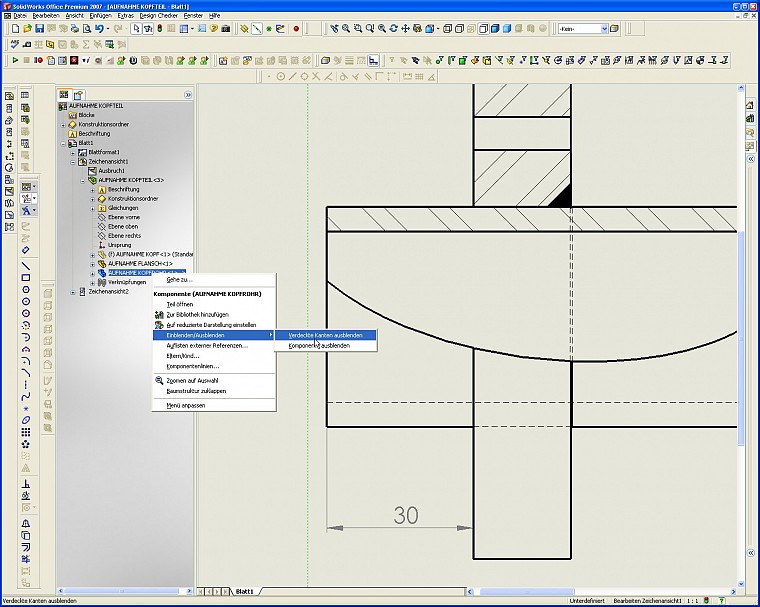

Panienka do wszystkiego 2011-01-29, 16:58 Pomógł 66 raz(y).	Witam, najszybciej - wlacz niewidoczne krawedzie i zwymiaruj... Pozdr. tomek


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2011-01-29, 19:23 Pomógł 406 raz(y).	Półwidok-półprzekrój można wstawić wybierając widok rzutowania dla dwóch prostopadłych linii szkicu. A ukrywanie linii wymiaru obecnie jest pod prawym klawiszem: (ukryj linię wymiaru, ukryj linię pomocniczą). W starszych wersjach ta opcja była we właściwościach wymiaru.
