| Autor | Wypowiedź |
|
k
2011-06-21, 21:17
Pomógł 0 raz(y).
|

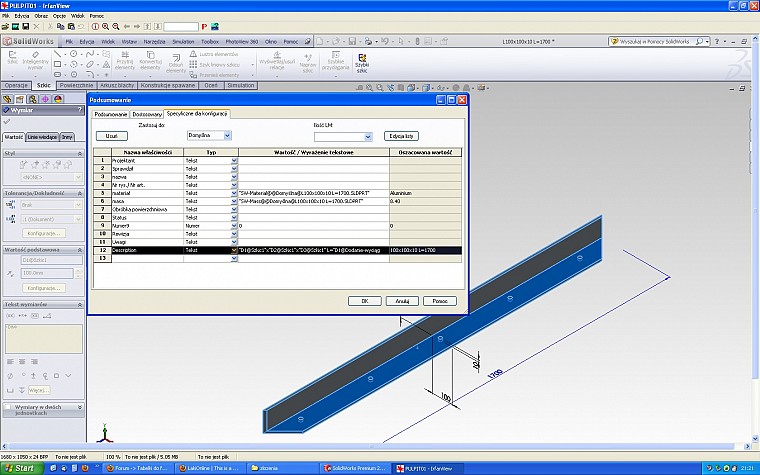

Witam. Czy jest jakiś sposób aby wymiary ( "D1@Szkic1"x"D2@Szkic1"x"D3@Szkic1" L="D1@Dodanie-wyciągnięcie1" ) automatycznie się wpisywały, nie wpisując ich z każdym razem z nowa częścią w wierszu Description ? Czy po kazdym utworzeniu nowej części, muszę wpisywać "Description" ? Bo to później odzwierciedla się na tabelce we formatce, chodzi tu o wymiary np. tego kątownika. Bardzo jest to pomocne przy zmianie np. długości czy grubości, bo się aktualizuje w arkuszu dokumentu, w tabelce właściwości danej części, już po otwarciu rysunku 2D. (Jakie pliki zdjęć wstawiać, aby była lepsza jakość, niż ta po niżej) To jest ostatnia linia wiersza.   |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-06-22, 07:16
Pomógł 405 raz(y).
|
Wszystko co jest we właściwościach można zapisać wraz z szablonem, natomiast program nie wpisze z automatu tych gabarytów. Oczywiście możesz w szablonie w dowlnym polu dodać opcję długość dla parametru D1@Szkic1 itd. i zapisać szablon już z tymi wymiarami. Ale nie ma chyba w żadnym programie takiego automatu, który rozpozna co to jest szkic 1 a szkic 2 i 3 i w odpowieniej kolejności w niego kliknie... Poza tym to co widzę to kątownik, jeżeli będzie to wykonane jako konstrukcja spawana to możma pobrać długość i właśnie opis automatycznie. Jakich elementów to dotyczy, tylko kątowników? |
|
|
|
|
k
2011-06-22, 10:01
Pomógł 0 raz(y).
|
Witam Pawle. Dotyczy kątowników, profili, blach, plaskowników - bardziej kształtów złożonych. |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-06-22, 11:41
Pomógł 405 raz(y).
|
W przypadku blach można pobrać wymiary tzw. ramki granicznej (arkusza z którego sa się to wyciąć). Dla konstrukcji spawanych dodaje się odpowiednie wpisy description w bibliotece profili. Każdy inny element wymaga wpisanie takiej adnotacji ręcznie i raczej nie da się tu niczego zautomatyzować bo każdy profil może być inny. Zawsze można sobie przygotować listę rozwijalną opis (która może pobierać nazwy np, z excela) i po wykonaniu modelu wybrać odpowiedni wpis. Jednak z długością będzie problem bo albo ją trzeba wpisać albo kliknąć na odpowiedni wymiar. Z drugiej strony i tak najczęściej wymiaruje się pojedyncze segmenty więc nie do końca rozumiem czemu profil w opisie musi mieć długość... ps. obrazki są skalowane, jak ma być większy to trzeba wyciąć tylko ten fragment, który ma się pojawić w skali 1:1 |
|
|
|
|
k
2011-06-22, 17:29
Pomógł 0 raz(y).
|
Witam Pawle. Dziękuję za wyczerpujacą odpowiedź, więc trzeba będzie wpisywać we właściwościach, a w tabelce sie już rozmiar części pojawi. Rozumiem już treraz, że każda jakaś tam częśc jest inna i z tąd trzeba wpisywać to ręcznie. Pozdrawiam. |
|
|
|
