SolidWorks >> Rysunki >> Dodawanie wymiarów w jeden duży
Odpowiedz
Autor Wypowiedź
2012-01-28, 00:59
Pomógł 0 raz(y).
 Witam! Czy istnieje w Solidzie opcja dodania do siebie kilku wymiarów (w tym długości łuku) tak, aby sterował on długością całości? Jak na rysunku - chciałbym, żeby suma wszystkich wymiarów oznaczonych póki co jako zależne (czyli 370, długość łuku i pionowe ok. 195) wynosiła dajmy na to 600. Wymiar pionowy miałby być usunięty i byłby zależny od tej sumy. Jak można to zrobić?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-01-28, 10:41
Pomógł 405 raz(y).
 Istnieje, można to zrobić np. równaniem, gdzie wymiar D =570 zależy od sumy wymiarów RD (zależnych).

2012-01-28, 17:11
Pomógł 0 raz(y).
 Jasne. A czy można jakoś ten wymiar przedstawić na rysunku? Wiem, że to raczej niezgodne z zasadami rysunku technicznego, ale czy da radę po prostu mieć ten wymiar pokazany na szkicu...?

Panienka do wszystkiego
2012-01-28, 17:26
Pomógł 66 raz(y).
 A mozna - rownanie juz masz - dodaj nastepne Wymiar= (tu klick na wymiar calkowity). Potem wejdz we wlasciwosci dokumentu (partu) i zadeklaruj nowa wlasciwosc wybierajac wartosc WYMIAR. Potem podepnij ja na rysunku. I cacy.



Pozdr. tomek

2012-01-28, 18:32
Pomógł 0 raz(y).
 Hmmm a napiszesz jeszcze dokładniej, bo pogubiłem się od punktu wchodzenia we właściwości...? W które właściwości dokładnie, gdzie kliknąć? Sorki, początkujący jestem jeszcze :)

Panienka do wszystkiego
2012-01-28, 18:56
Pomógł 66 raz(y).
 Prosze bardzo...


http://www.pswug.info/image/forum/forum_760_4_571_3719.zip




Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-01-29, 10:55
Pomógł 405 raz(y).

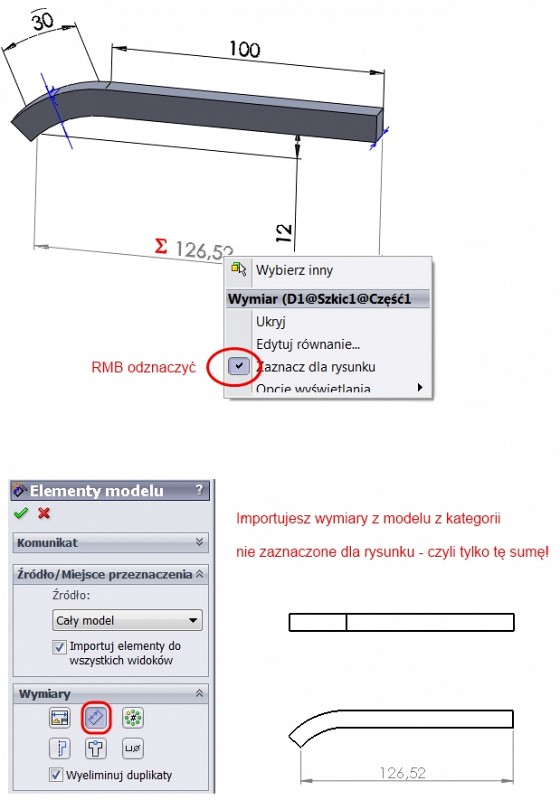

 To ja załączam jaśniejszy opis z obrazkami. Jeżeli długość wynikowa zależy od kliku innych wymiarów, to musi być ona wymiarem zależnym obliczanym z równania, sumy długości linii i łuków.

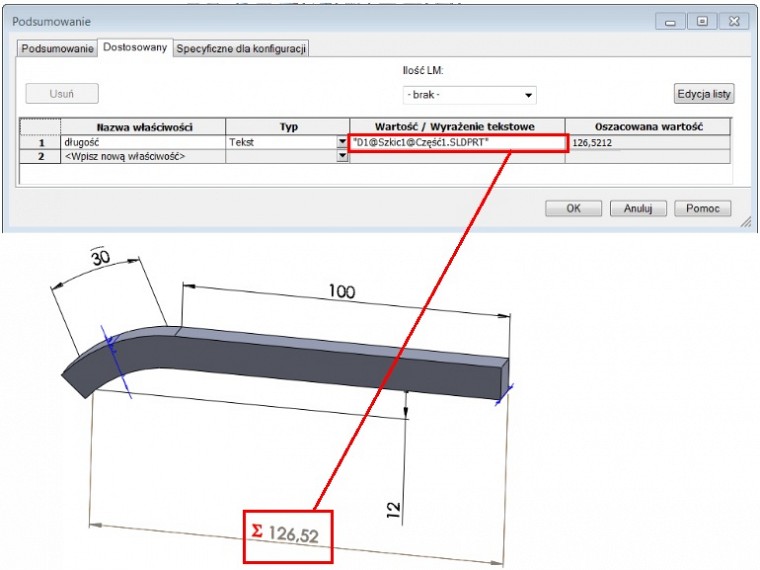

A co do wstawiania w rysunku, można dodać do właściwości po prostu klikając w ten wymiar bez tworzenia zmiennych,



albo odznaczyć opcję zaznaczony dla rysunku (żeby go wyróżnić) i później pobierasz tylko ten wymiar.

2012-01-29, 14:27
Pomógł 0 raz(y).
 Wielkie dzięki, działa :)

Rozumiem, że jedyną możliwością, by zmienić wynik sumy sterujący tą zmienną długością, jest wejście do edytora równań i wprowadzenie zmian właśnie tam, prawda? Czy można wyciągnąć to nie tyle w rysunek co jeszcze w budowanie modelu, by mieć na wierzchu możliwość szybkiej zmiany tego wymiaru?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-01-29, 15:01
Pomógł 405 raz(y).
 Żeby mieć na wierzchu to można ukryć inne wymiary operacji pozostawić tylko ten (prawy klawisz na adnotacje > pokaż wymiary operacji) albo można powiązać wart. wymiaru z notatką. Robi się to następująco, z menu wstaw > adnotacje i klikasz w wymiar.

2012-01-30, 01:00
Pomógł 0 raz(y).
 Dzięki :D
