SolidWorks >> Rysunki >> Wałek
Odpowiedz
Autor Wypowiedź
Użytkownik usunięty
Krzysztof Kowalski

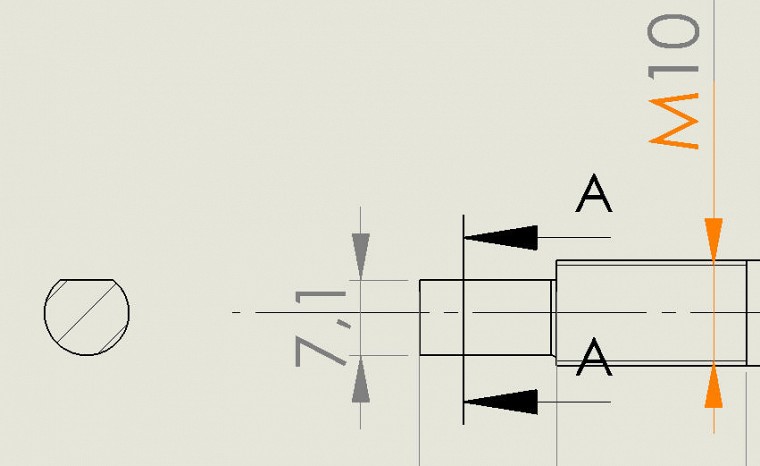

Ostani stopień wałka ma powierzchnę płaską /sfrezowanie/ chcę zwymiarować jego średnicę na rzucie głównym, ale wymiar jest "łapany" właśnie od tej płaskiej powierzchni. Jak sobie z tym poradzić?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-05-17, 21:20
Pomógł 406 raz(y).
 Pobierz wymiar z modelu (o ile taki jest) albo wymiaruj do szkicu, który się ukrywa a wymiar pozostaje.

Panienka do wszystkiego
2012-05-17, 21:41
Pomógł 66 raz(y).
 Albo zwymiaruj klikajac na krawedz walka (okrag), postaw wymiar (R=...) i zmien we wlasciwosciach tego wymiaru na SREDNICE.



Pozdr. tomek

Użytkownik usunięty
Krzysztof Kowalski
Nie da się pobrać wymiaru z modelu, niewidocznej lini też nie widać







z tą zamianą promienia na średnice nie wiem o co chodzi

2012-05-19, 07:25
Pomógł 36 raz(y).
 Witam.

Tak na szybko, wałek (frezowany) mierzy się klikając na jego krawędż, a w lewym oknie wybierasz promień lub srednice. i nie widzę żadnego problemu z wymiarowaniem.

Użytkownik usunięty
Krzysztof Kowalski
Dzięki, wymiar podawany jest ylko jako promień a jak zmienić na średnicę? szukałem we właściwościach jak pisałeś ale nadal nie mogę zamienić na średnicę

Panienka do wszystkiego
2012-05-19, 11:53
Pomógł 66 raz(y).



Pozdr. tomek

Użytkownik usunięty
Krzysztof Kowalski
nie wiem jak mogłem tego nie zauważyć -ślepota mnie chyba dotknęł, dzięki

2012-05-20, 07:53
Pomógł 36 raz(y).
     Trela Grzegorz
    Dzięki, wymiar podawany jest ylko jako promień a jak zmienić na średnicę? szukałem we
    właściwościach jak pisałeś ale nadal nie mogę zamienić na średnicę





Witam.

Także jest tutaj wybór:

promień, średnica itd.



Pozdrawiam.
