SolidWorks >> Rysunki >> Wymiarowanie do stycznych
Odpowiedz
Autor Wypowiedź
SW 2011 SP5.0
2012-11-27, 08:03
Pomógł 6 raz(y).
 Przy wymiarowaniu zdarza się, że wymiar chwyta na linii stycznej np. zaokrąglenie. Mam wyłączone pokazywanie stycznych krawędzi ale to nic nie pomaga. Linie są ukryte ale zdarza się, że wymiar w nie chwyci. Należy uważnie zaznaczać wymiary. Czy jest na to sposób ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-27, 08:56
Pomógł 406 raz(y).
 Tak się dzieje, ponieważ są włączone automatyczne relacje.

Przytrzymaj Ctrl to je chwilowo wyłączysz:)

SW 2011 SP5.0
2012-11-27, 09:25
Pomógł 6 raz(y).

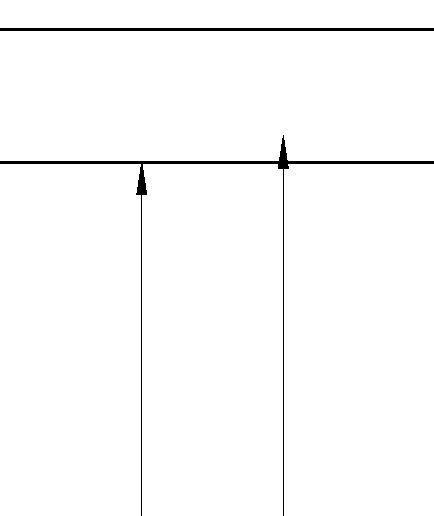

 Jednak to nie jest rozwiązanie mojego problemu. Być może źle opisałem. Dołączam zdjęcie. Wymiar jest chwycony od zaokrąglenia (tego nie chcę) oraz normalnie od krawędzi.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-27, 09:43
Pomógł 406 raz(y).
 Czyli chwyta krawędzi, która jest fizycznie ale jej nie widać?

Ciężko się połapać z takiego wycinka rysunku...

Nie wiem czy chodzi o min - max - środek, jeżeli tak to wymiaruje się z Shift.

SW 2011 SP5.0
2012-11-27, 10:01
Pomógł 6 raz(y).

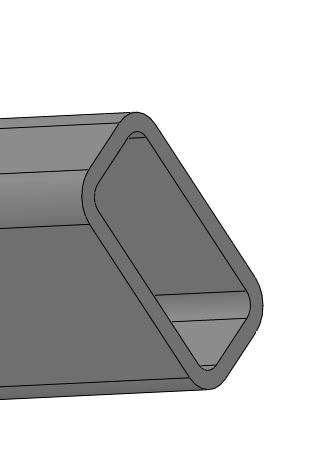

 Tak chodzi o linię, ktora fizycznie jest ale na rysunku jej nie widać - PPM - Styczna krawędź - Styczne krawędzie usunięte. Rysuenek to wycinek belki, ale przykłady mogą być także inne.

Panienka do wszystkiego
2012-11-27, 10:20
Pomógł 66 raz(y).
 No,.....

trzeba bardzo uwazac. Tez mi sie zdarza ale przestalem juz szukac.

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-11-27, 10:42
Pomógł 406 raz(y).
 Hmm, ja jak ukryję krewędź lub wyłącze pokazywanie stycznych to nie chwyta mi jej...
Popatrzyłem w opcjach ale nic mi nie przychodzi do głowy, oprócz Opcje systemu > Wyświetlaj wybór - wybieranie krawędzi dla trybu ULU ale to rozumiem chodzi nie krewędź niewidoczną tylko będącą "na wierzchu"?

No zawsze można odpowiednio powiększyć ale to nie do końca zadawalające rozwiązanie.

SW 2011 SP5.0
2012-11-27, 11:39
Pomógł 6 raz(y).
 Tak jest to krawędź na wierzchu. Być może jest to wina wersji. Posiadam 2011 SP 5.0.

Tak z tym żyję, po prostu powiększam. Myślałem, że znadję na to sposób.

SW 2022 x64 SP2.0
2012-12-11, 08:28
Pomógł 2 raz(y).
 Witam,

też się z tym spotkałem i ... wrr.

Wydaje mi się, że jak w widoku mam ustawiony styl wyświetlania na "Ukryte linie usunięte" i w opcjach wyłączone wybieranie ukrytych krawędzi to ten proble nie występuje (Opcje systemu Wyświetlaj/Wybór).

Sprawdźcie, może zadziała :)

SW 2011 SP5.0
2012-12-11, 10:34
Pomógł 6 raz(y).

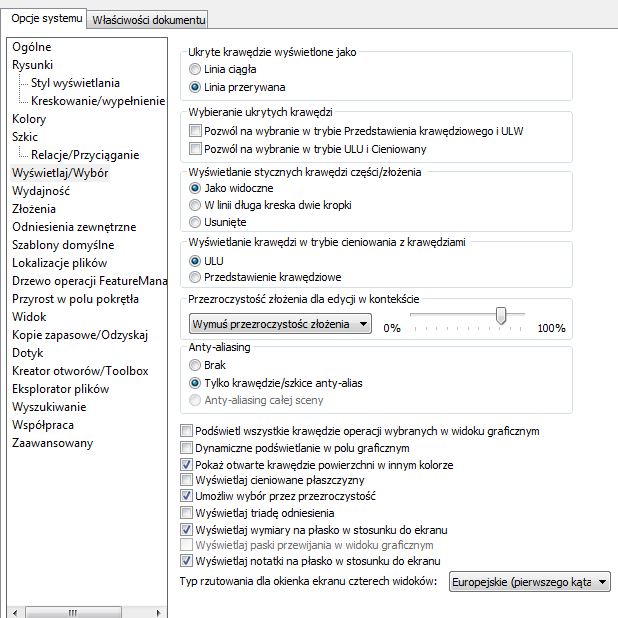

 Spróbowałem i niestety nie działa. Przesyłam moją kartę ustawień. Może tam jest jeszcze coś co odpowiada za te linię.

2012-12-11, 11:19
Pomógł 2 raz(y).
 Daj w Wyswietlanie stychnych na Usuniete, moze pomoze:)

SW 2011 SP5.0
2012-12-11, 12:13
Pomógł 6 raz(y).
 Nic z tego.

SW 2022 x64 SP2.0
2012-12-12, 07:50
Pomógł 2 raz(y).
 Zerknij jeszcze co masz ustawione w "Opcjach systemu / Rysunki / Wybierz ukryte elementy"

SW 2011 SP5.0
2012-12-12, 11:20
Pomógł 6 raz(y).
 I życie staje się piękniejsze. O to chodziło. Należy wycziścić to pole.

Dziękuję.
