SolidWorks >> Rysunki >> Gwint trapezowy na rysunku

Autor	Wypowiedź
Marek Radecki
2012-12-09, 18:02 Pomógł 0 raz(y).	Temat zacząłem w innym dziale, ale pomocy nie uzyskałem. Mam taką sytuację: jest śruba napędowa z gwintem trapezowym (toolbox chyba nie jest w stanie mi pomóc). Zamodelowałem ją (podobnie jak nakrętkę) jako gładki tłok (nakrętka-cylinder) o średnicy równej średnicy podziałowej żądanego gwintu trapezowego. W złożeniu wybrałem wiązanie śruba-nakrętka, dałem odpowiedni skok i nawet się rusza, ale na rysunku oczywiście gwintu nie widać. Co w takiej sytuacji powinienem zrobić? Modyfikować rysunek w autocadzie już po skończeniu wszystkich pozostałych rzeczy? Czy to się da jeszcze inaczej rozwiązać? Byłbym wdzięczny za pomoc ;)


Tomasz Merta

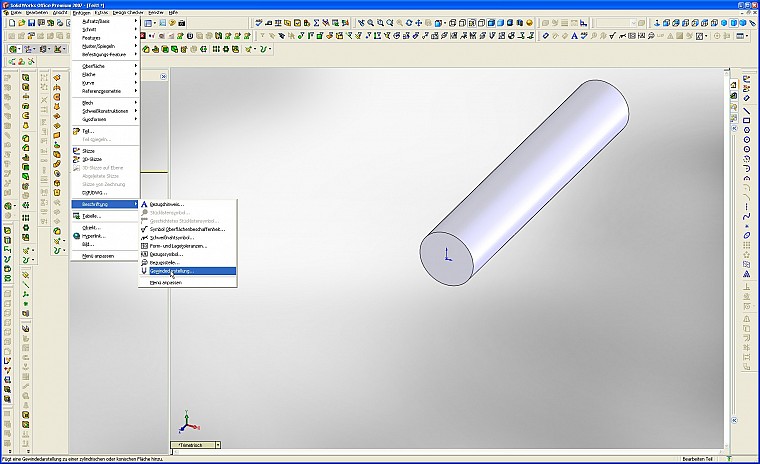

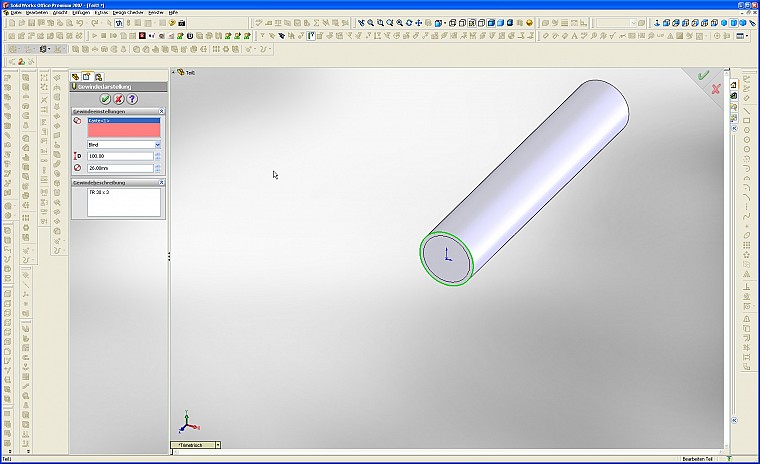

Panienka do wszystkiego 2012-12-09, 19:24 Pomógł 66 raz(y).	A po co w ACAD - mozesz tez na rysunku (SLDDRW) narysowac w widokach (linia konstr.) uproszczony zarys gwintu. Mozna tez w modelu wygenerowac adnotacje dot. gwintu zewnetrznego. Pozdr. tomek
