SolidWorks >> Arkusze blachy >> Ile potrzebuje blachy ?
Odpowiedz
Autor Wypowiedź
"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-06-11, 10:21
Pomógł 0 raz(y).
 Witam.

Mam podana srednice di=125 mm i zastanawiam sie ile potrzebuje blachy, aby moc zagiac walec o zew srednicy 125 mm ? Jak moge to zrobic ?

Z gory dziekuje,
Pozdrawiam,

SOLIDWORKS 2018
2013-06-11, 10:48
Pomógł 43 raz(y).

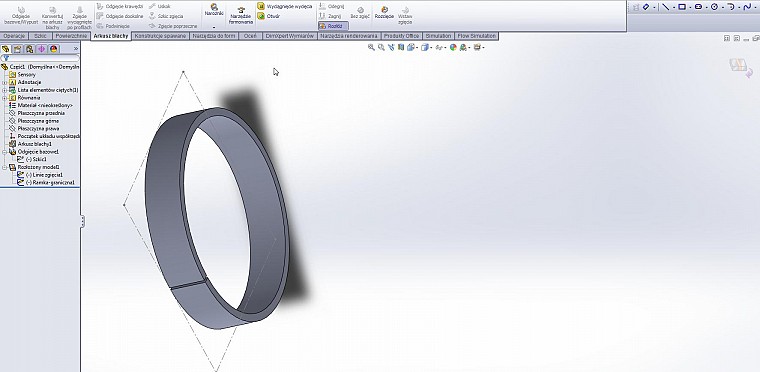

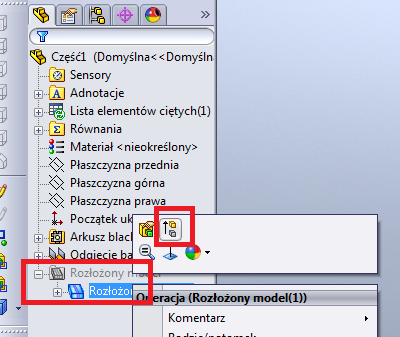

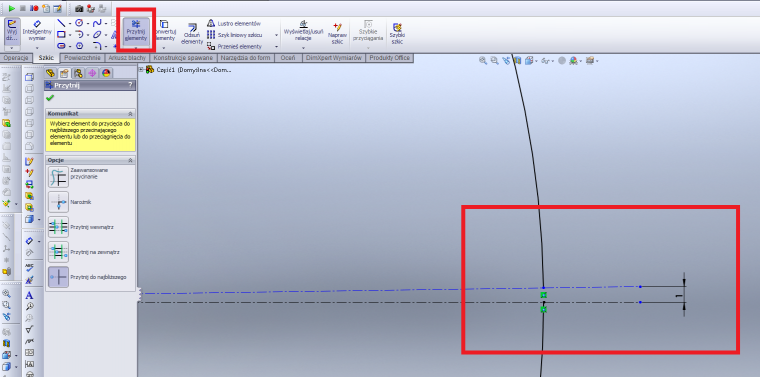

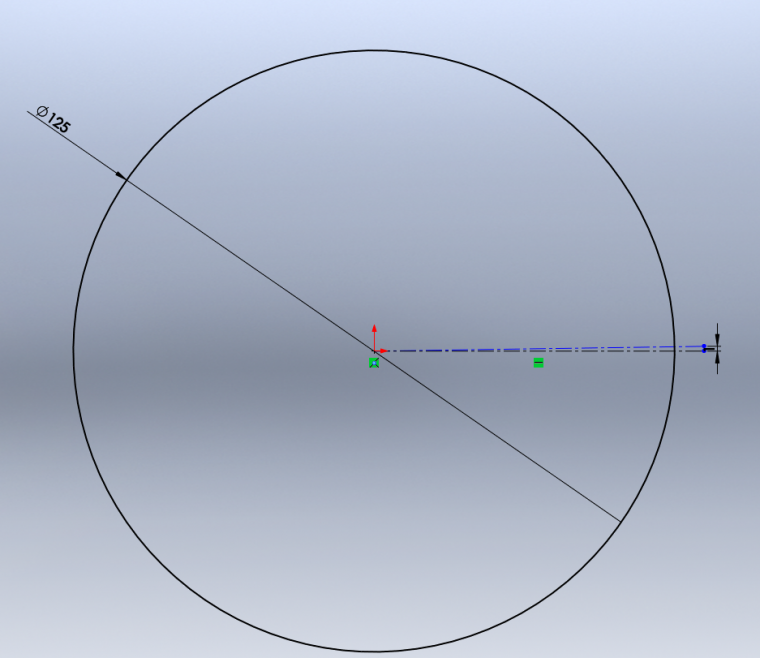

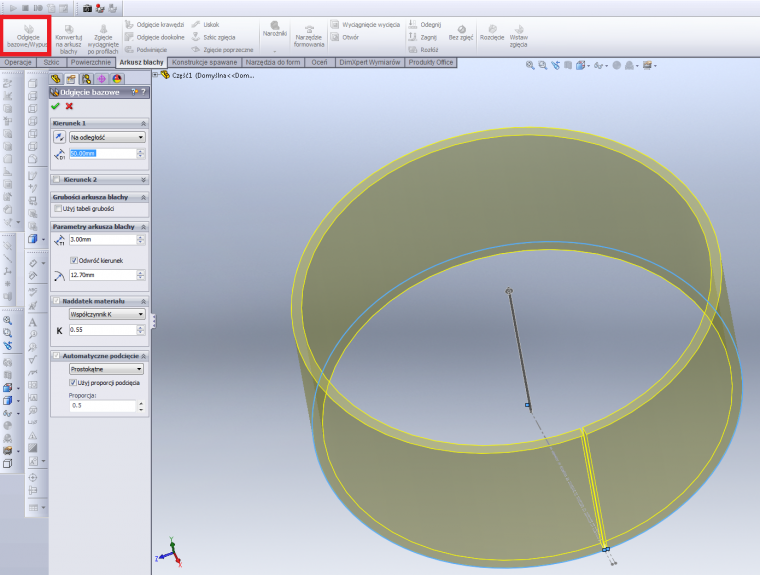

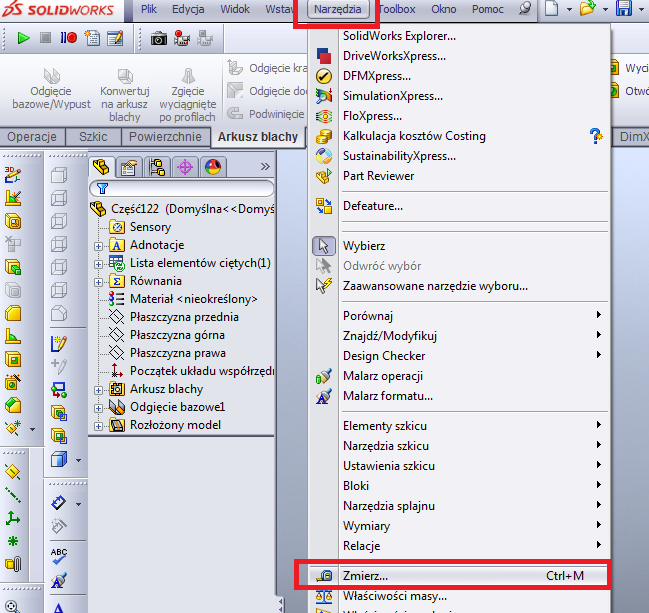

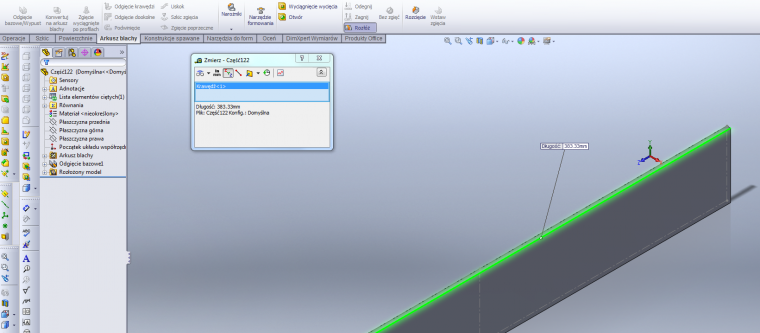

 Szkicujesz okrąg, robisz w nim mała przerwę, potem odgięcie bazowe z arkusza blach (uważaj w jakim kierunku jest nadawana grubość blachy - zewnątrz/wewnątrz szkicu). Potem rozwiń blachę i zmierz. Jest pewnie jeszcze kilka innych sposobów.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-11, 10:56
Pomógł 405 raz(y).
 Piotr to niby już opisał, należy zrobić model i wyciągnąć go jako blachę uwzględniając odpowiednie przeliczenie naddatku, ponieważ tutaj całość jest gięciem.

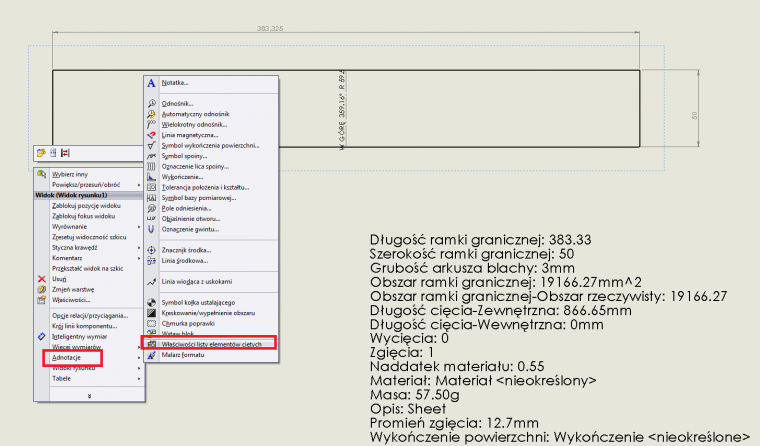

Po zaktualizowaniu listy elementów ciętych od raz we właściwościach podane są wymiary tzw. ramki granicznej - tam znajdziesz długość rozwiniętego arkusza.

SOLIDWORKS 2018
2013-06-11, 11:01
Pomógł 43 raz(y).
 Tak. Z rysunku mozna wyciągnąć więcej parametrów.

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-06-17, 09:30
Pomógł 0 raz(y).
 Dziekuje za super odpowiedz, jestem wdzieczny. Nie wiem dalczego u mnie sie to nie chce rozwijac ? Wszystko dolaczone na PP.

Pozdrawiam,

P.S

Problem rozwiazany, narysowalem dwa okregi zamiast jednego.
