SolidWorks >> Arkusze blachy >> wyciecie i zagiecie
Odpowiedz
Autor Wypowiedź
2014-02-27, 11:08
Pomógł 0 raz(y).
 Witam

Jestem poczatkujacy, jak mam wyciac dany szkic i wykonac zagiecie na podstawie(linia konstrukcyjna).

Prosze o wskazowki bo mi to niewychodzi :(



sorki niewkleilo sie.

http://www.pswug.info/image/forum/forum_760_8_1433_6282.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-02-27, 11:22
Pomógł 406 raz(y).
 Pierwszym krokiem do uzyskania pomocy jest umiejętne opisanie problemu. Postaraj się to zrobić tak, by inni to zrozumieli. Jeżeli obiekt jest arkuszem blachy to wycinami standardową operacją wyciągnięcie wycięcia, na zgięciach trzeba zaznaczyć cięcie prosropadłe.



Zagięcie można uzyskać rysując linię szkicu (kontur a nie konstrukcyjna) i wybierając Szkic zgięcia.

2014-02-27, 13:01
Pomógł 0 raz(y).
 Chyba robie coś nie tak bo mi niechce zaginać.

dodalem plik z przykladem do pobrania.

SOLIDWORKS 2018
2014-02-27, 13:24
Pomógł 43 raz(y).
 Odnosze wrażenie, że nie chcesz zgiąć blachy ale wykonać w niej wytłoczenie tego kształtu (szkicu).



Tu masz od Pawła tutorial http://www.youtube.com/watch?v=1z9jgYQuKzw

2014-02-27, 14:08
Pomógł 0 raz(y).
 Piotrze a wlaśnie chce zgiąć.

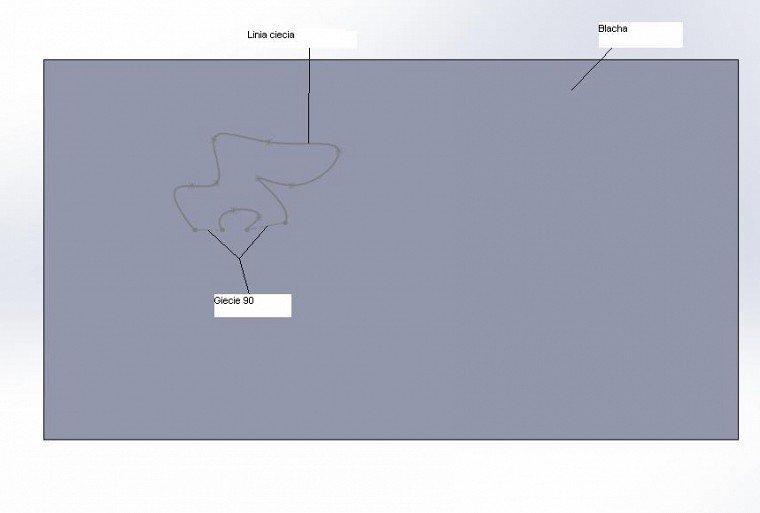

Zapodaje zdjecie

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-02-27, 14:30
Pomógł 406 raz(y).
 Średnio to się da zrobić...Miecje oznaczone jako Gięcie 90 musi posiadać linię konturową i współliniową. Nie jestem przekonany, czy tam nie są łuki. Rozumiem, że ten dziwny kształt ma być odgięty? Więc trzeba wcześniej naciąć szczelinę, narysować linię gięcie szkicem konturowym. Zwróć uwagę, że trzeba wybrać odpowiedni sposób gięcia, by całość od szkicu była do wewn.

2014-02-27, 15:11
Pomógł 0 raz(y).
 Tak ten dzwiny ksztalt ma byc odgiety.

SOLIDWORKS 2018
2014-02-27, 15:23
Pomógł 43 raz(y).

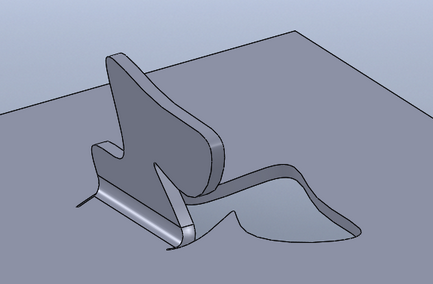

 Tak na szybko coś podobnego odgiąłem. U ciebie dwie krawędzie odgięcia, nie mam pewności czy w prosty sposób się da.

2014-02-27, 17:20
Pomógł 0 raz(y).
 Zapodaj jak tego dokonales.. mi nawet z jedna krawedzia cos niewychodzi :(

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-02-27, 17:31
Pomógł 406 raz(y).
 Trzeba naciąć rowek i w oddzielnym szkicu narysować linię gięcia. Zrozum, że nie da sie odgiąć tak, jak to sobie narysowałeś...ten odgięty listem musiałby być rozcięty.
