| Autor | Wypowiedź |
|
SW 2011 SP5.0
2014-03-15, 11:50
Pomógł 6 raz(y).
|
Wykonuję arkusz blachy, który będzie zginany. Nic skomplikowanego. Arkusz 500x500 zginany pod kątem 90 stopni na długość 50mm. Materiał stal kwasoodporna. Znalazłem informację na forum aby dla takiej stali stosować współczynnik K=0,333. Grubość arkusza blachy 2mm. Promień gięcia 2,5mm. Postanowiłem sprawdzić jaki wpływ ma współczynnik na rozwinięcie. Podałem dwie skrajne wartości K=0,001 oraz K=1. Solid nie pokazał żadnych różnic dla tych wartości. Ta sama długość rozwinięcia. Nie wiem czy to normalne czy coś robię źle. Jeśli wszystko dobrze to po co jest ten współczynnik? Proszę o pomoc. |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-03-15, 12:10
Pomógł 405 raz(y).
|
To znaczy, że coś robisz źle... Współ. k równy 0,5 oznacza, że oś obojętna jest dokładnie po środku, zmieniając k od 0 do 1 będzie to miało wpływ na długość rozłożonego arkusza, co prawda nie będzie ona duża dla takiego promienia i grubości. Uwaga natury ogólnej, nigdy nie stosuj w ciemno współczynnika, należy go sprawdzić u siebie na maszynie. |
|
|
|
--
2014-03-15, 18:36
Pomógł 6 raz(y).
|

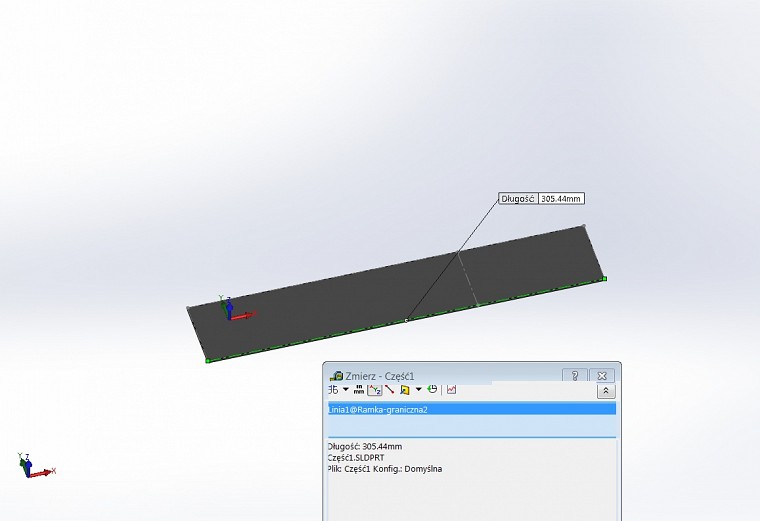

Przy tak małej grubości nie ma to większego wpływu na długość rozwiniętego elementu. Przy grubości np. 30mm umiejscowienie osi obojętnewj jest znaczące i ma wpływ na rozwinięcia. Ja w pracy codziennie wykorzystuje SW do rozwinięć różnych grubości i za zwyczaj dl astali S235JR i podobgego gatunku stosuję odpowiednio do elementów walcowanych K=0.5 czyli w połowie grubości a dla krawędziowanych K=0,33. Tu masz wykonany Twuj model jak widać różnica jest : dlaK=1 - 308,58mm i K=0,001 - 305,44   |
|
|
|
|
Engineer of old school
2014-03-17, 01:50
Pomógł 20 raz(y).
|
Polecane przez Instytut Obróbki Plastycznej w Poznaniu rw - promień gięcia g - grubość blachy rw/g= 0.5 k=0.25 rw/g= 0.8 k=0.3 rw/g= 1 k=0.35 rw/g= 2 k=0.37 rw/g= 3 k=0.4 rw/g= 5 k=0.48 Powyżej 5 k= 0.5 |
|
|
|
