SolidWorks >> Arkusze blachy >> rowinięcie blachy
Odpowiedz
Autor Wypowiedź
2014-06-09, 14:58
Pomógł 0 raz(y).
 witam kolejny temat z seri rozwiniecie blachy.

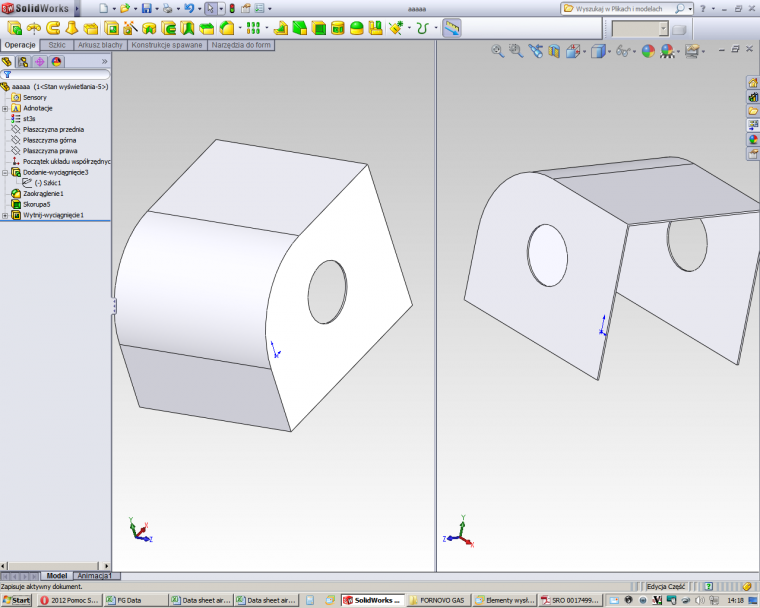

niemoge sobie poradzić wydawalo by sie z prostym elemenem. Potrzebuje to rowinąc nie moge rozciąć tej krawędzi po łuku.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-09, 16:28
Pomógł 406 raz(y).
 W takim przypadku chyba należy rozciąć ręcznie ponieważ program dopuszcza tylko krawędzie liniowe.

2014-06-10, 09:42
Pomógł 0 raz(y).
 witam
dzienki.

no właśnie ja nie moge klikną tych krawedzi ręcznie niepodświetlaja mis sie wogule
pisze ze wybrana krawędź nie może byc krawędzią zgięcia poniewąż ściana dla tej krawędzi nie jest planarna.

2014-06-10, 12:24
Pomógł 0 raz(y).
 możesz mi wysłać drzewko print scr tego może coś robie nietak, chociaż niechem sie wierzyć, albo całą tą bryłe narysowna przz ciebie.

Panienka do wszystkiego
2014-06-10, 14:47
Pomógł 66 raz(y).
 Ja bym to tak zrobil...

http://www.pswug.info/image/forum/forum_760_8_1542_6597.zip

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-10, 14:47
Pomógł 406 raz(y).
 Mogę wrzucić model ale mam w wersji 2014.

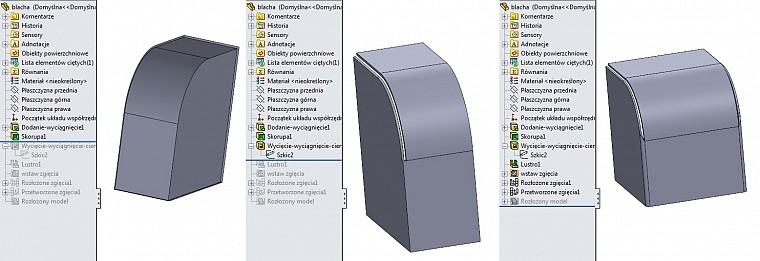

A zrobiłem tak:



Przy założeniu, że wychodzimy z bryły. W sumie można to uzyskać na wiele sposobów.

2014-06-11, 08:26
Pomógł 18 raz(y).
 Szczerze?



To bym wolał od początku zamodelować jako arkusz blachy, 3 minuty roboty a i operacji mniej.

2014-06-11, 15:47
Pomógł 0 raz(y).
 dzienki
on ci automatycznie dopasował płaszczyzny giecia do łuku czy ręcznie to rysowałeś?

pytanie do Tomasz Merta

2014-06-11, 15:51
Pomógł 0 raz(y).
 odp dla Tadeusz Śliwiński
tak wiem dzienki chodzi mi własnei zeby automatycznie dopasowac te krawedzie.

bo mam bardziej skomplikowane bryły i niedzie tego narysowac recznei tylko rozbijajac skorupy na blachy.
a w krawędziach łukowych nie moge odznaczyc krawedzi do rozciecia nie widzi mi ich.

Panienka do wszystkiego
2014-06-11, 17:51
Pomógł 66 raz(y).

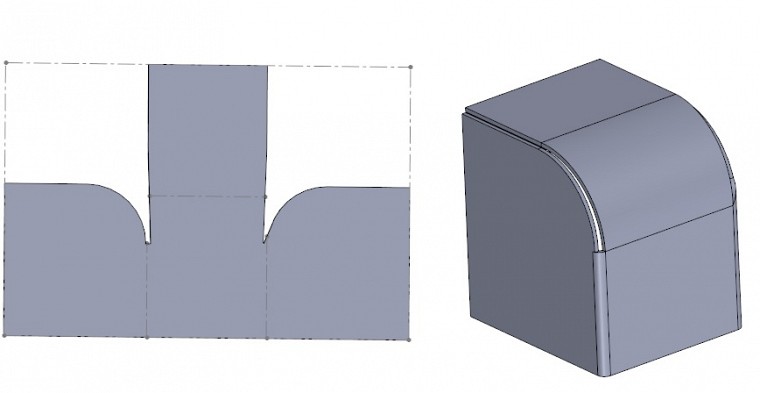

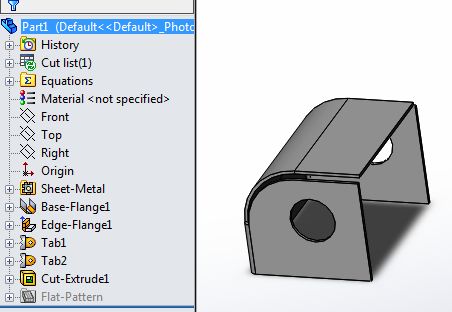

 Racja, zapomnialem napisac. Tworzysz zagiecie (prostokatne, zwykle) a potem wchodzisz w szkic tego zagiecia i dopasowujesz.

Pozdr. tomek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-06-11, 18:08
Pomógł 406 raz(y).
 Wrzuć jakiś bardziej zbliżony model do docelowego to wymyślimy wspólnie sensowną metodę :)
