SolidWorks >> Arkusze blachy >> Narzędzia formowania
Odpowiedz
Autor Wypowiedź
2014-10-31, 11:28
Pomógł 0 raz(y).
 Witam.

Mam pytanie odnośnie funkcji - narzedzia formowania w SW, mianowicie mając stempla kulistego i chcąc zrobić za jego pomocą wytłoczenie w materiale, SW zawsze (bez względu na to z jakiego materiałum jest blacha) odgniata tylnią ściankę o tyle samo. Mowiąc ściślej za każdym razem łopatkologicznie powieksza wypływke o grubośc blachy nie patcząc na materiał.
Żeby przekonać się ile naprawdę wypłynie materiału na tylniej ściance muszę przeprowadzić symulację?

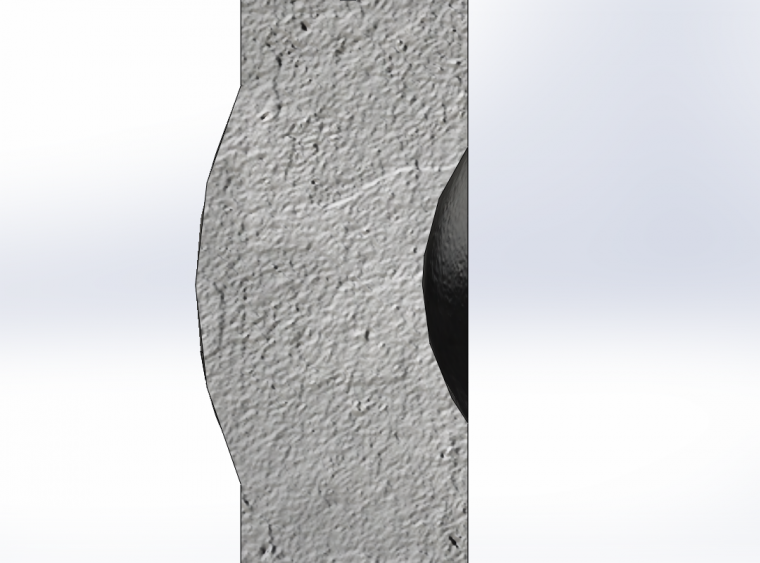

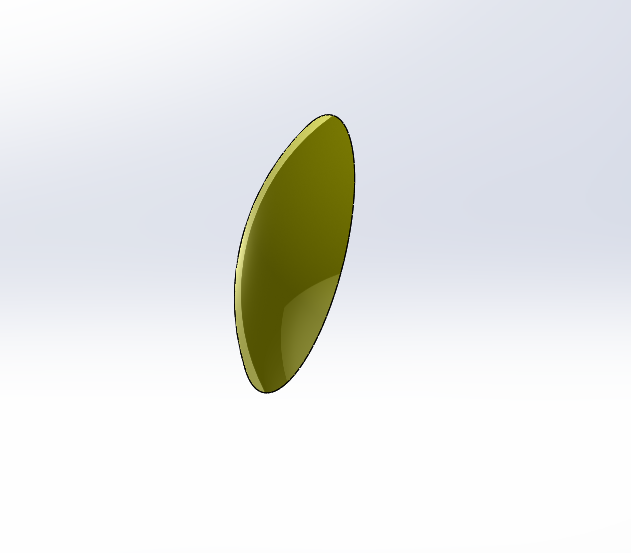

Przesyłam pogladowe zdjęcia.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-10-31, 11:43
Pomógł 406 raz(y).
 Do optymalizacji tłoczenia są oddzielne narzędzia, sam SW ich nie zawiera (wykorzystują zazwyczaj metodę elementów skończonych - a nie bazują na gięciu opartym o wspołczynnik k).

Przykłady poniżej.

http://www.logopress3.com/en/index.php

http://www.forming.com/index.php/solidworks-based/blankworks.html

http://www.stampingworksite.com/default_en.asp

http://www.3dquicktools.com/

2014-10-31, 12:00
Pomógł 0 raz(y).
 Jak rozumiem podane przez Ciebie przykładowe programy są w pełni kompatybilne z SW?
Czy masz może Pawle jakieś doświadczenie z tymi programami, tzn. czy możesz jakiś polecić?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-10-31, 13:55
Pomógł 406 raz(y).
 Pierwszy z nich sprzedaje firma www.cns.pl, Blankworksa chyba też jeszcze mają w ofercie więc tam najłatwiej będzie poprosić o demo czy inne dodatkowe informacje.

Wszystkie te programy są kompatybilne - są to solution albo gold partnerzy SW.

Polecić nie mogę bo mimo, że wiem jak działąją i widziałem to na żywo to nie pracowałem na żadnym z nich.

2014-10-31, 13:58
Pomógł 0 raz(y).
 Dziękuję za informacje.
Pozdrawiam

2014-12-06, 17:32
Pomógł 0 raz(y).
 Jest jeszcze zdaje się HyperExtrude, znam firmy, które używają do tego MSC Marc oraz BlankWorks (dodatek do SW).
