SolidWorks >> Arkusze blachy >> Błąd generowanie DXFa
Odpowiedz
Autor Wypowiedź
Wykonam każde makro w SolidWorks
2015-05-28, 13:47
Pomógł 12 raz(y).
 Witam,

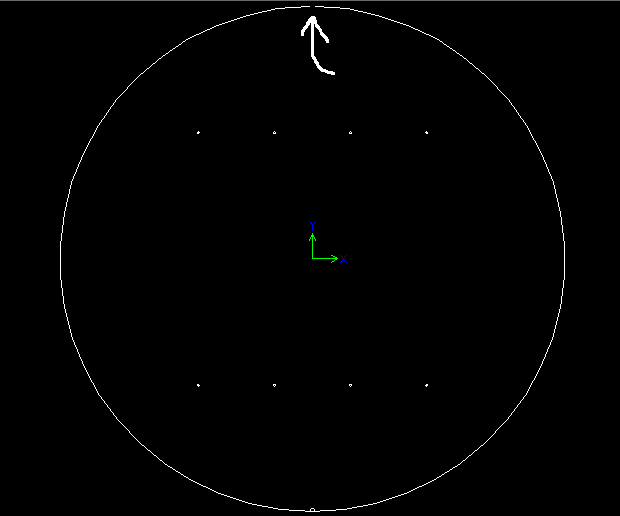

Przy parametrze "wysokość@Szkic1" np. równym 800mm SW generuje DXFa z przerwą. Ma ktoś pomysł o co chodzi. Błąd SW? Da się z tym coś zrobić?

http://www.adksolid.com/PSWUG/DXF.SLDPRT

SOLIDWORKS 2018
2015-05-28, 14:19
Pomógł 43 raz(y).

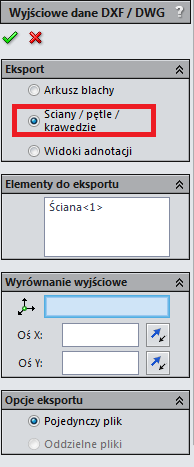

 Wyjściowe dane jako ściana i jest ok. A czemu jak jest arkusz blachy to odwraca ten duży okrąg to pojęcia nie mam.

.
2015-05-29, 12:04
Pomógł 52 raz(y).
 Ten błąd ciągnie się od dawna , bo spróbowałem w SW 2010 i też jest.
Fragment z pliku DXF opisujący ten łuk:

40
408.0000000000016 ' promień
100
AcDbArc
50
90.5617255782 ' kąt początku , powinno być 270.5617255782
51
89.4382744218 ' kąt końca . powinno być 269.4382744218

Coś tu Solid sobie żle wylicza. :(

A mnie zastanawia jeszcze jedna rzecz, dlaczego nie da się w tym modelu wukluczyć operacji ' 1 słupek a' ?

Wykonam każde makro w SolidWorks
2015-05-30, 08:38
Pomógł 12 raz(y).
 Dziękuję za odpowiedź

Operacji "1 słupek a" nie da się wygasić ponieważ model posiada równania pod operacje, uzależnione od wymiaru wysokość@Szkic1

"1 słupek a" = iif ( "wysokość@Szkic1" > 500 , "unsuppressed" , "suppressed" )

"1 słupek b" = iif ( "wysokość@Szkic1" > 500 , "suppressed" , "unsuppressed" )

.
2015-05-30, 10:22
Pomógł 52 raz(y).
 O tym nie pomyślałem:) ale swoją drogą nie wiem czy polecenia użytkownika nie powinno być silniejsze? albo Solid mógłby go przynajmniej o tym poinformować przy próbie wygaszenia.
