SolidWorks >> Arkusze blachy >> Wykonanie perforacji stożka
Odpowiedz
Autor Wypowiedź
Makom
2015-06-22, 09:19
Pomógł 0 raz(y).
 Mam problem z wykonaniem perforacji stożka. Chciałbym jak najprościej wyciąć w stożku otwory prostokątne w następujący sposób:
-odległości między otworami powinny być takie same (gęstość otworów na całej powierzchnie jednakowa)
-otwory ułożone wzdłuż promienia
Ja zacząłem robić to ręcznie, tzn. wycinałem według krzywej każdy rząd osobno, a wcześniej umieszałem ręcznie każdy prostokąt (czy można na rysunku zrobić szyk liniowy według dowolnej prostej a nie osi x czy Y).
Czy jest sposób aby zrobić to szybko .

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-22, 09:44
Pomógł 406 raz(y).
 Wzór wypełnienia z trybem kołowym. Obszar perforacji można ograniczyć szkicem.

Makom
2015-06-22, 10:09
Pomógł 0 raz(y).

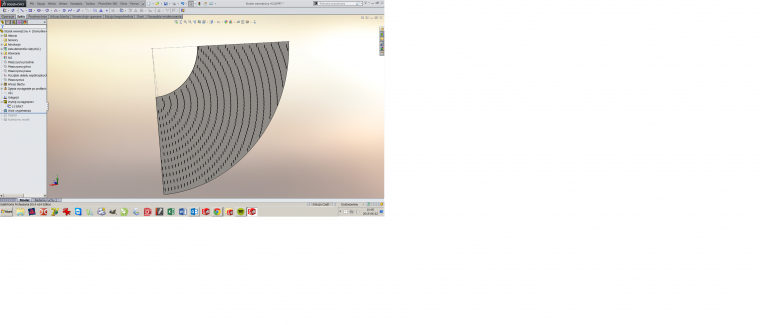

 Przy tym wypełnieniu otrzymuję perforację jak na zdjęciu (muszę wybrać oprerację wycięcia).

Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-22, 11:55
Pomógł 406 raz(y).
 Trzeba wybrać inny punkt początkowy, to oczywiste że nie tak ma to wyglądać.. Na dole w edycji operacji się wybiera.

Makom
2015-06-24, 09:22
Pomógł 0 raz(y).
 Jak wybiorę wycięcie w środku już ściętego stożka to mam błąd wycięcia. Stożek tworzę poprzez wyciągnięcie po profilach. Następnie wycinam jeden otwór (wycięcie musi być w blasze). Ten otwór wykorzystuję do tworzenia wzoru wypełnienia.
Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-24, 09:57
Pomógł 406 raz(y).
 Jaka wersja SW? Może zrobię przyklad

Makom
2015-06-24, 10:05
Pomógł 0 raz(y).
 SW 2014x64
Andrzej

Makom
2015-06-24, 12:33
Pomógł 0 raz(y).

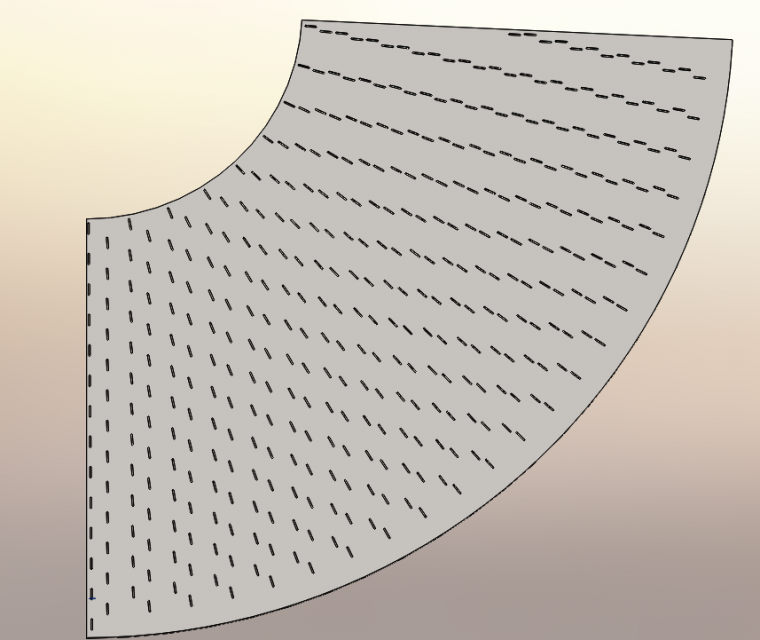

 Zrobiłem ten przykład , lecz zajęło mi to dużo pracy. Najpierw wykonałem rysunek wycięć a następnie każdy rząd osobno wykonywany po krzywej. W załączeniu zdjęcia tego co zrobiłem
Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-06-24, 12:40
Pomógł 406 raz(y).
 Nie uda się jednak tak jak myślałem, gdyby to był otwór kołowy to tak. Może w 2015 z opcją szyk zmiennej.

Makom
2015-06-24, 12:43
Pomógł 0 raz(y).

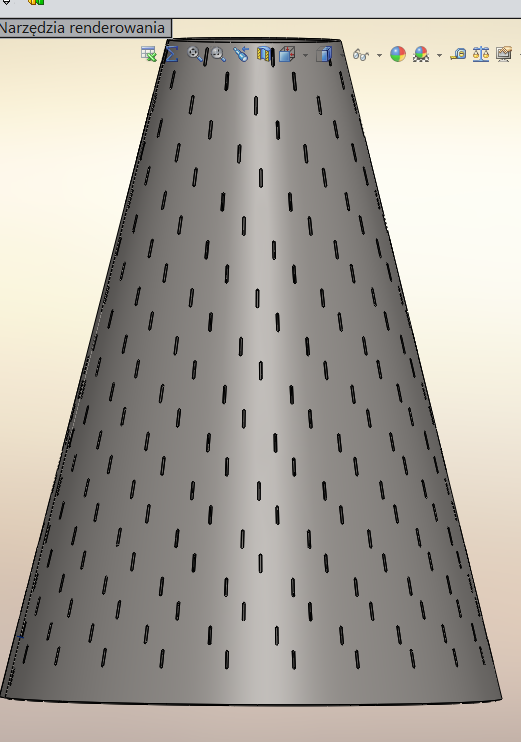

 A tak wygląda stożek zwinięty.
