SolidWorks >> Arkusze blachy >> Ślimak na blachę

Autor	Wypowiedź
Andrzej Nowakowski
Makom 2010-09-15, 13:04 Pomógł 0 raz(y).	W jaki sposób można przekształcić rysunek elementu podajnika ślimakowego na blachę. Pozdrawiam Andrzej


Tomasz Merta
Panienka do wszystkiego 2010-09-15, 22:17 Pomógł 66 raz(y).	Czesc, prosto - zrobic od poczatku jako blache. Dwie Helissy i (blaszane) wyciagniecie od profilu do profilu. Pozdr. tomek


Bartosz Brzozowski

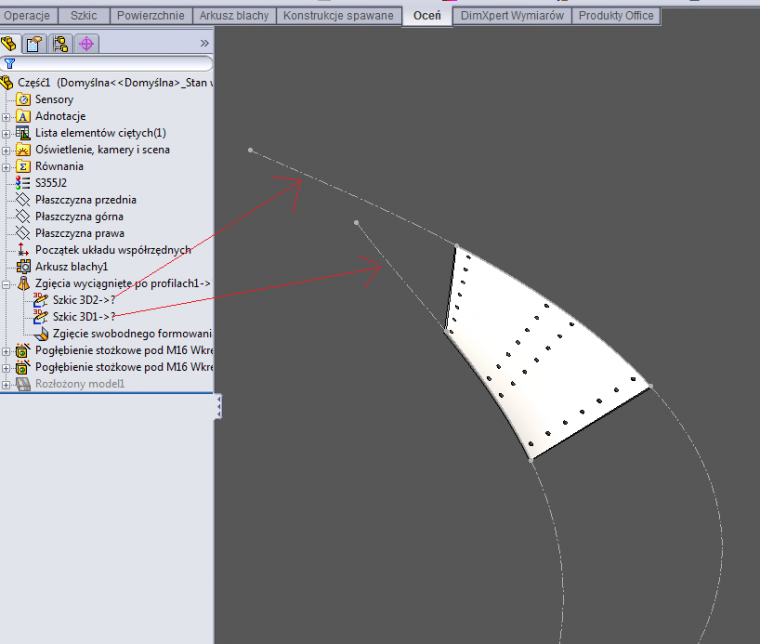

Let there be rock 2010-09-16, 07:31 Pomógł 2 raz(y).	Czyli mniej więcej w ten sposób bo akurat robiłem kiedyś coś takiego. Szkice 3D to zrzutowane krzywe helisa/spirala.


Andrzej Nowakowski
Makom 2010-09-16, 09:45 Pomógł 0 raz(y).	Dzięki o to mi chodziło, super Andrzej


Andrzej Nowakowski
Makom 2010-09-16, 14:28 Pomógł 0 raz(y).	Mam jeszcze jeden problem. Załączam rysunek ślimaka rozłożonego. Jak zwymiarować go (promienie zewnętrzne , wewnętrzne) bo to jest jakaś krzywa i to nie jedna. Andrzej


Bartosz Brzozowski
Let there be rock 2010-09-16, 20:20 Pomógł 2 raz(y).	Spróbuj sobie nanieść kilka punktów na rozłożonym modelu na krawędziach i zwymiarować je łańcuchem wymiarowym poziomym i pionowym, bo to o nie chodzi. Wskazujesz któryś punkt jako 0 i potem klikasz na kolejne i otrzymujesz współrzędne x i y każdego z punktów.


Andrzej Nowakowski
Makom 2010-09-17, 10:20 Pomógł 0 raz(y).	Rzeczywiście to skutkuje. Dzięki
