SolidWorks >> Arkusze blachy >> Wykonanie przetłoczenia na krawędzi zagiętego detalu
Odpowiedz
Autor Wypowiedź
Projektant
2016-04-21, 12:38
Pomógł 0 raz(y).

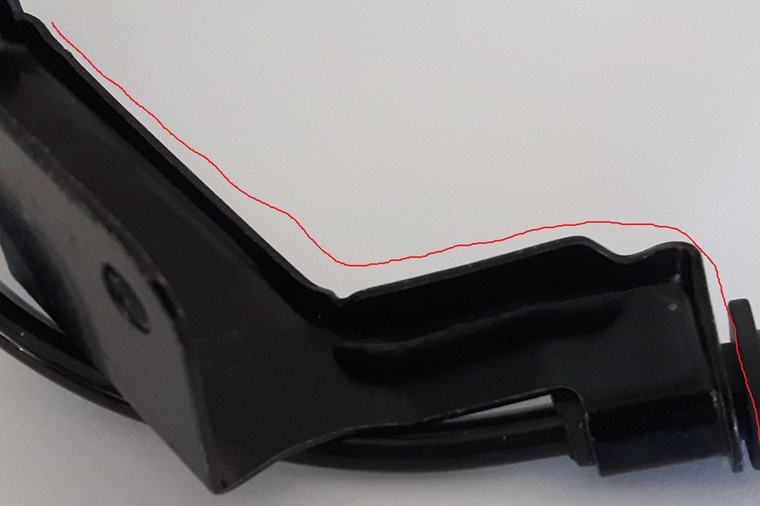

 Głowię się od jakiegoś już czasu czy jest możliwość w module blach SW spowodować jakąś operacją wywinięcie/przetłoczenie blachy na całej długości również po zagięciach ird. Mam dużo detali które mają wywinięcia jak na zdjęciu określone czerwoną linią. Czy w takim przypadku trzeba się przełaczać do modułu powierzchni i ciągnąć to wywinięcie powierzcchniami?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-21, 14:33
Pomógł 406 raz(y).
 W module blach nieda się tego wykonać ponieważ nie jest to gięciem. Z resztą widać na łuku co się dzieje z blachą - faluje...

Można się pobawić wyciągnięciem po ścieżce, powierzchnią rozwijalną i dalej pogrubieniem itp.

Projektant
2016-04-21, 14:56
Pomógł 0 raz(y).
 Jasne że się faluje. W efekcie aby takiego nie było każdy detal musiałby by być tylko gięty po linii a wszystkie operacje w arkuszu blachy tworzyły by powierzchnie jednak w praktyce tak się nie dzieje trzeba wzmacniać przetłaczać itd. Musi być do tego metodyka. Jeżeli wykonam powierzchnię rozwijaną do i nadam jej grubość to po jabłkach z obróbką tego w module blach.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-04-21, 18:03
Pomógł 406 raz(y).
 Pytanie, czy ma to podobnie wyglądać (jak na foto) czy ma to jeszcze do czegoś służyć, np. do obliczenia plastyki materiału?

Jeżeli pierwsze, to można zrobic dowolną techniką - byle skuteczną. Jeżeli drugie, to należy posłużyć się specjalnymi programami. np:

http://www.solidworks.com/sw/products/details.htm?productID=4427

http://www.solidworks.com/sw/products/details.htm?productID=866

http://www.solidworks.com/sw/products/details.htm?productID=211

http://www.solidworks.com/sw/products/details.htm?productID=922

http://www.solidworks.com/sw/products/details.htm?productID=932



Wystarczy?

Projektant
2016-04-22, 08:05
Pomógł 0 raz(y).
 Żadnej analizy nie będzie spodziewałem sie uzyskać ten efekt w module do blach.
Dziękuję za pomoc.

Projektant
2016-04-29, 12:17
Pomógł 0 raz(y).
 Jest problem z odciśnięciem krawędzi. Faktycznie podziałem i pogrubieniem łatwo można odwzorować stempel do takiej operacji jednak operacja odciśnij pozwala jedynie na odciśnięcie gdy część formująca mieści się w całości na detalu plus odsunięcie od każdej krawędzi wynosi mimimum grubość odciśnięcia (tak aby wyformować wszystkie ściany. Natomiast narzędzie odciśnięcie nie pozwala na wykonanie operacji gdy "stempel" znajduje się na krawędzi detalu.

Jaką metodę polecacie na wymodelowanie takiego wywinięcia aby nie trzeba było ręcznie obliczać promieni itd.
