SolidWorks >> Arkusze blachy >> Konwersja bryły
Odpowiedz
Autor Wypowiedź
laserowiec
2017-02-03, 16:14
Pomógł 0 raz(y).

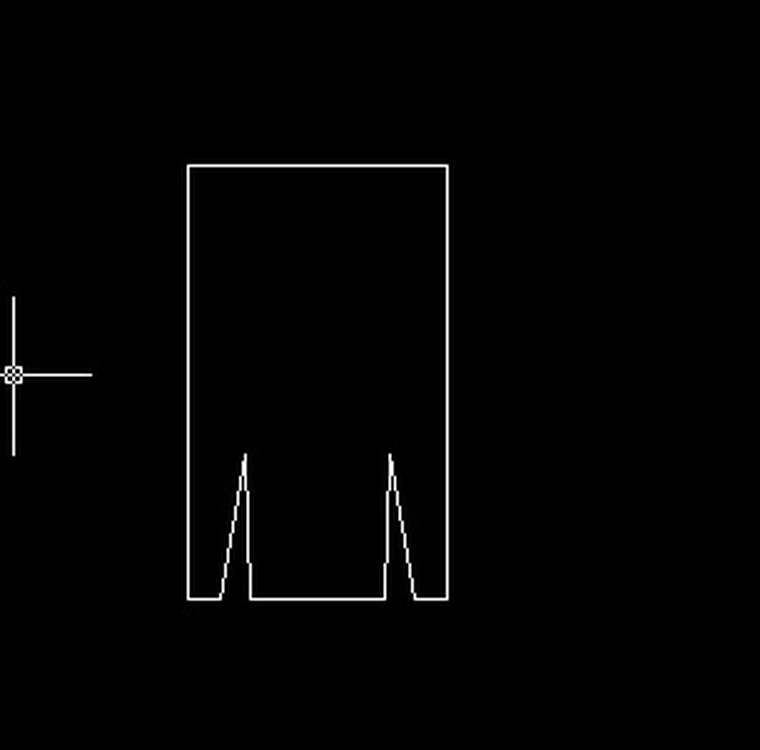

 Witam. Czy jest możliwość przekonwertować bryłę na arkusz blachy, aby uzyskać mniej więcej taką siatkę jak na screenie w załączniku?

http://www.pswug.info/image/forum/forum_760_8_2513_8947.sldprt

2017-02-03, 17:59
Pomógł 36 raz(y).
 Witam,
Tak można, ale trzeba wstawić promienie wewnętrzne i zewnętrzne, oraz wykonać cięcie. Lepiej wykonać w arkuszu blachy, bo to nie jest skomplikowana część.


Pozdrawiam.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-02-03, 21:08
Pomógł 406 raz(y).

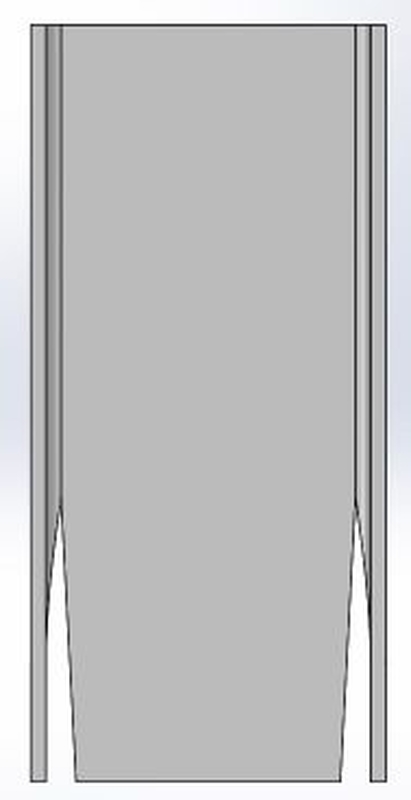

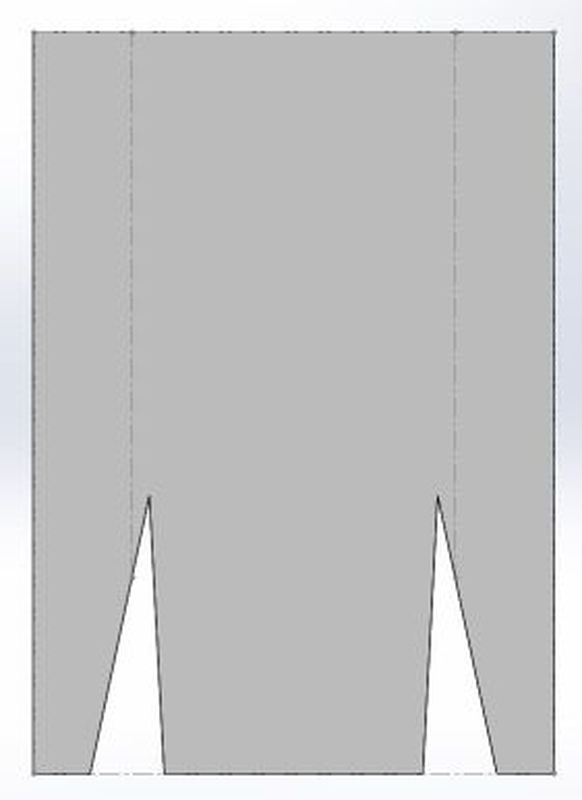

 A proszę bardzo.

BTW - leciwa wersja...
http://www.pswug.info/image/forum/forum_760_8_2513_8952.sldprt

laserowiec
2017-02-04, 09:03
Pomógł 0 raz(y).
 Wielkie dzięki. Kolego Kazimierz, mógłbyś wrzucić tu gotowy plik? Pozdrawiam

2017-02-04, 16:52
Pomógł 36 raz(y).
     Nowicjusz Mariusz
    Wielkie dzięki. Kolego Kazimierz, mógłbyś wrzucić tu gotowy plik? Pozdrawiam

Nie mam SW14 więc plik jest jako parasolid. Wciągnij do swojego SW (otwartego okna) i kliknik na największą ścianę, następlnie kliknij na ikonę "Wstaw zgięcia) i OK. Będziesz już miał gotowe. Możesz włączyć rozpoznawanie operacji.

Pozdrawiam.
http://www.pswug.info/image/forum/forum_760_8_2513_8955.rar

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-02-05, 12:39
Pomógł 406 raz(y).
 Nie zwróciłem uwagi na miejsce rozcięcia - tak po zmianie krawędzi. Nie wiem czy ta metoda jest optymalna, jeżeli nie jest to plik typu import.
http://pswug.info/image/forum/forum_760_8_2513_8956.sldprt
