SolidWorks >> Arkusze blachy >> Część+rozłożenie

Autor	Wypowiedź
Bartłomiej Poznański
2017-05-22, 14:49 Pomógł 0 raz(y).	czy mogę coś takiego wykonać na jednym arkuszu? chcę mieć zwymiarowaną część oraz rozłożenie, jeśli tak to w jaki sposób?


Kazimierz Kazimierz

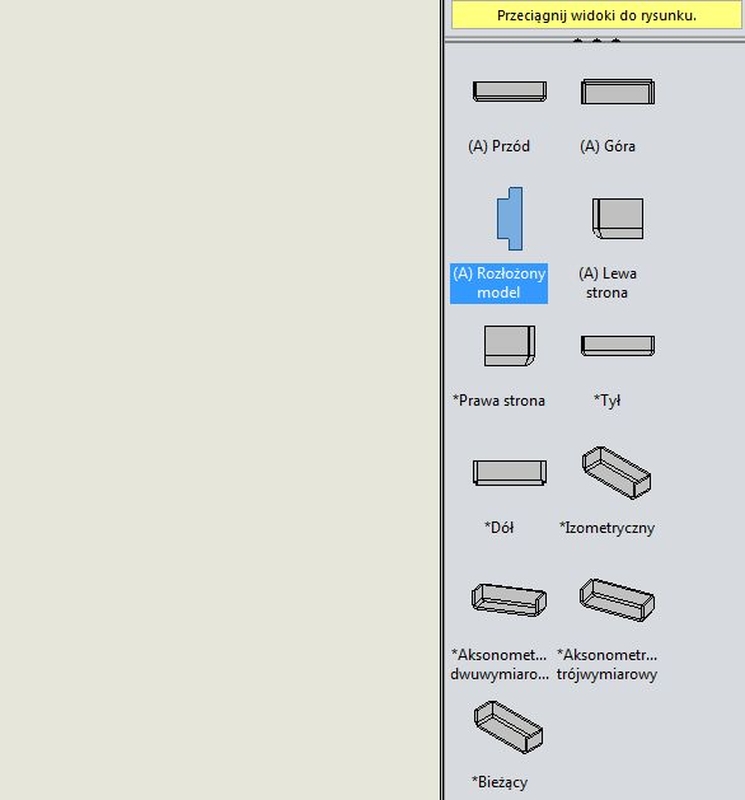

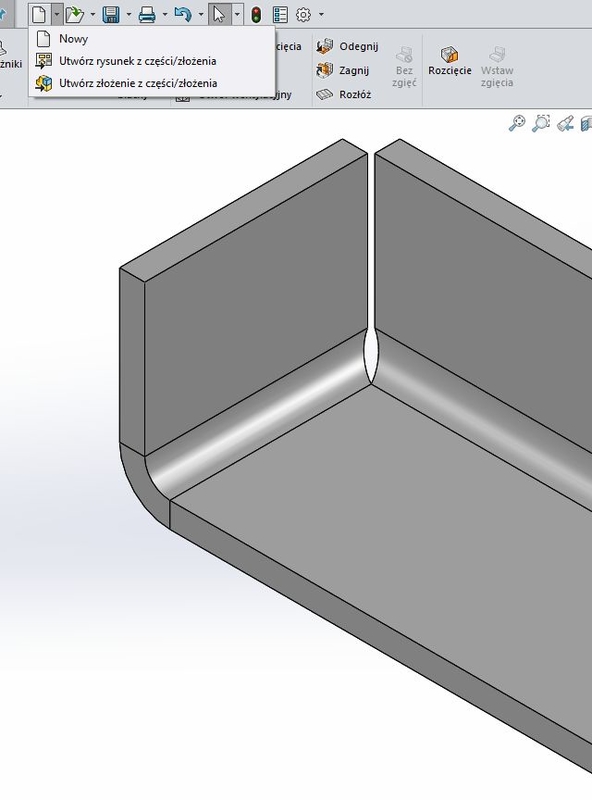

2017-05-23, 19:29 Pomógł 36 raz(y).	Witam. W arkuszu blachy tworzysz część, zapisujesz. W tej części klikasz na nowy (górny pasek) rozwijasz okno i wybierasz "utwórz rys. z części". W prawym oknie masz różne rzuty, wybierasz i trzymając LPM wciągasz na dokumentację. Pozdrawiam.


Bartłomiej Poznański
2017-05-25, 12:06 Pomógł 0 raz(y).	Przy rozłożonym widoku program nie wstawia linii gięć


Piotr Bartosiński

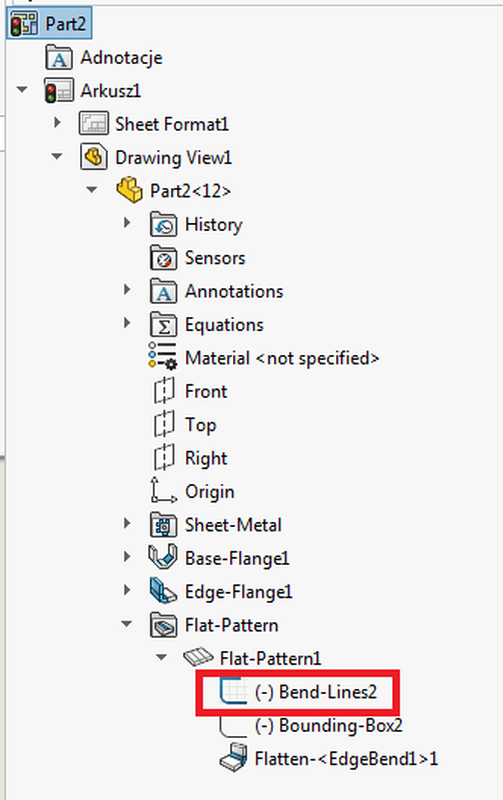

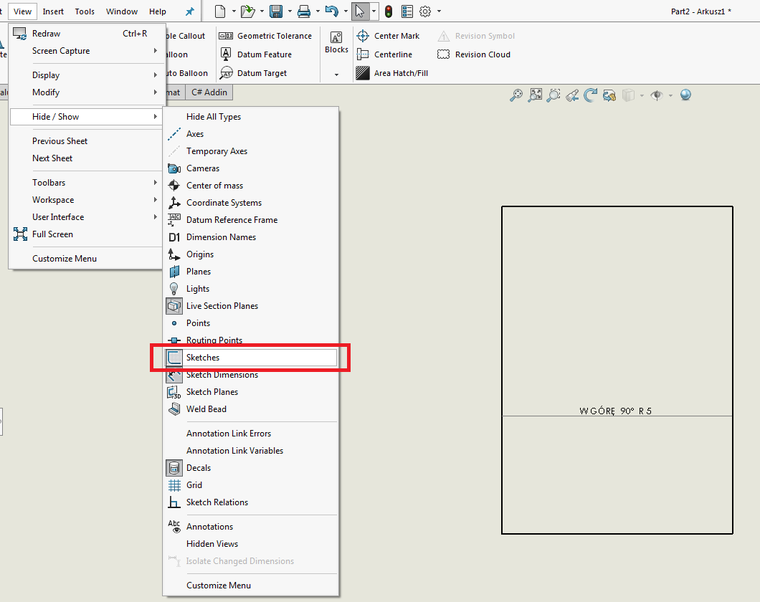

SOLIDWORKS 2018 2017-05-25, 14:10 Pomógł 43 raz(y).	1. Albo masz szkice niewidoczne 2. Albo jakimś cudem ukryte te linie


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-05-25, 14:56 Pomógł 406 raz(y).	Jeżeli w części znajduje się kilka blach (część wieloobiektowa) to procedura wygląda nieco inaczej. Trzeba wybrać obiekt podczas tworzenia widoku w rysunku. Niestety nie ma załącznika.
