SolidWorks >> Arkusze blachy >> Wycięcie normalne do płaszczyzny walca
Odpowiedz
Autor Wypowiedź
2017-06-02, 12:44
Pomógł 0 raz(y).
 Witam. Po pierwsze:Czy jest mozliwość wycięcia normalnego do płaszczyzny na walcu ? Szkic 3D wykonany przez krzywą przecięcia w kontekscie złożenia.Podczas tworzenia wycięcia, prosi o wskaznie kierunku wycięcia. Chciałbym później wykonać rozwinięcie takiego elementu i przesłanie go na plazmę.W załącznikach są dwa pliki. Jeden ze screenów, w drugim zastosowałem metodę wycięcia jak wyżej. Po drugie:Kiedyś widziałem filmik na youtubie jak docinane są krawędzie rury przy tworzeniu trójnika, lecz nie mogę go znaleść i się nim posiłkować. Wykorzystywali w nim właśnie funkcję wycięcia normalnego. Może ktoś taki filmik widział, albo może stworzyć. Nie jestem niestety pewien czy to było w SW czy w innym programie.

2017-06-02, 12:52
Pomógł 0 raz(y).


http://www.pswug.info/image/forum/forum_760_8_2616_9157.sldprt
http://www.pswug.info/image/forum/forum_760_8_2616_9159.sldprt



Nie wiem dlaczeog ale nie dodało mi screenów i plików w pierszym poście.

SolidWorks 2015

2017-06-02, 14:12
Pomógł 18 raz(y).
 A dlaczego nie tak?

http://www.pswug.info/image/forum/forum_760_8_2616_9160.sldprt



albo tak:

http://www.pswug.info/image/forum/forum_760_8_2616_9161.sldprt



A załączniki w pierwszym poście się nie dodają, taki urok tego forum :-)

2017-06-02, 18:18
Pomógł 0 raz(y).
 Dzięki.



Myślałem, że jest jakaś specjalna funkcja do takiego wycięcia przeznaczona.

Sprawdzałem pliki dxf rozłożenia takiego wyciecią i jest to wygenerowane jako jedna linia.

Zatem przy blachach to zadziała, przynajmniej przy takim prostym przykładzie, nie mam teraz bardziej skomplikowanego aby sprawdzić czy również to zadziała.

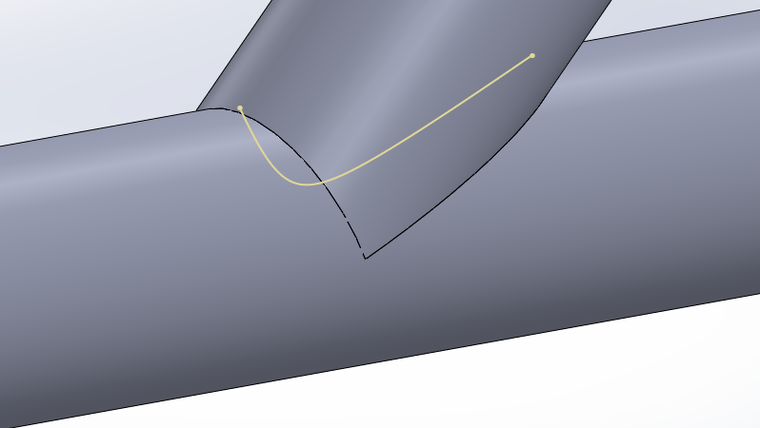

A co np. w takim trójniku jak w załączniku ?









http://www.pswug.info/image/forum/forum_760_8_2616_9164.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-06-02, 22:21
Pomógł 406 raz(y).
 A np. tak.
http://pswug.info/image/forum/forum_760_8_2616_9165.sldprt

2017-06-03, 09:17
Pomógł 0 raz(y).
 Dzięki Paweł.

Taka możliwość na pewno się przyda, lecz źle sformułowałem zapytanie.

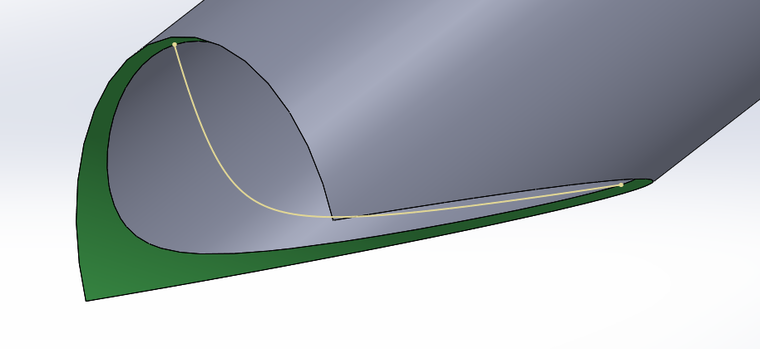

Chodzi o usunięcie zielonej części (jak na screenie) w rurze pod kątem, aby można było dać ją na wypalarkę profili.

Tutaj mi się prawie to udało.

http://www.pswug.info/image/forum/forum_760_8_2616_9166.sldprt

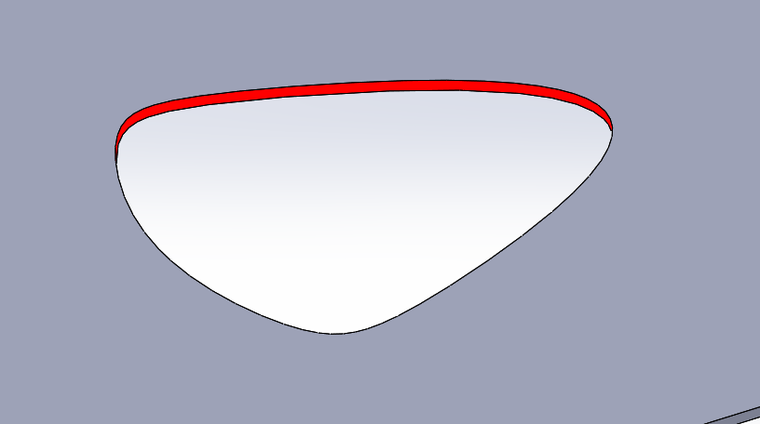

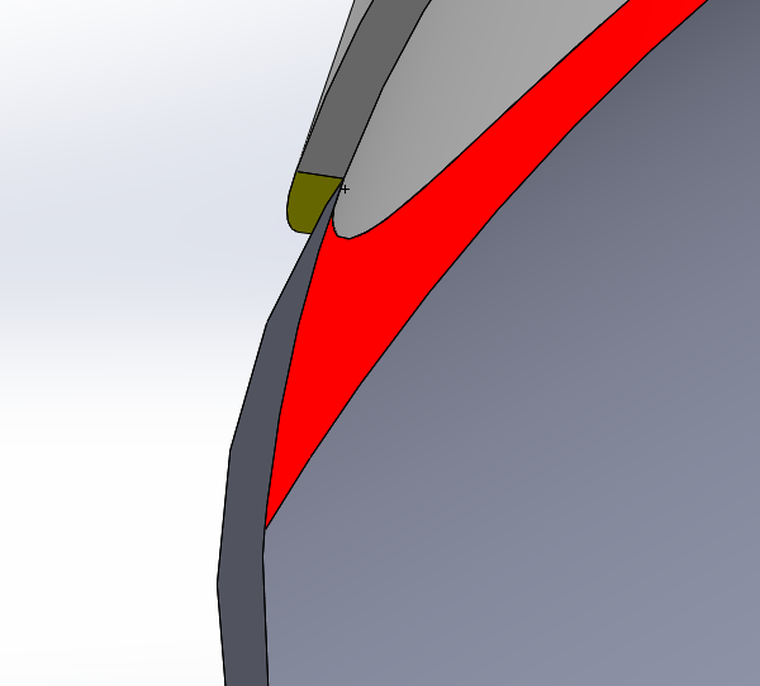

Pomimo, że dolna rura (teraz blacha) jest na rozłożeniu odpowiednio przycięta to w "normalnym" stanie jest przycięta jak niżej. Na rysunku to widać tą różnicę.





Dodatkowo, mam problem z wstawienie oznaczenia spoiny. W załączniku rysunek z problemem.

http://www.pswug.info/image/forum/forum_760_8_2616_9169.rar

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-06-03, 10:36
Pomógł 406 raz(y).
 Odsuń powierzchnię o zero (wewn.) i później pogrub na grubość ścianki. Nie mam teraz solida więc nie zrobię przykładu. Jeżeli ma to być rozwijalne, to zamieniając na blachę po nacięciu, wpływ na wynik będzie mieć fakt, którą krawędź się zaznaczy - czy wewnętrzą czy zewnętrzną.

2017-06-04, 08:16
Pomógł 0 raz(y).
 Dzięki Paweł.

Rury wykonałem w sposób "zerowego odsunięcia" aby uzyskać wycięcie normalne do powierzchni.

http://www.pswug.info/image/forum/forum_760_8_2616_9172.rar

Obe części straciły swoje właściwości konstrukcji spawanej, czyli podczas tworzenia rysunku nie mogę z nich porbrać długości do tabeli, tylko muszę wymiarować na rzutach.

Do przejrzenia online trójnika:
http://a360.co/2s68Bak

Jeżeli ktoś zna jeszcze jakieś strony z możliwością przesłania modeli do oglądania online to proszę napisać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-06-04, 13:29
Pomógł 406 raz(y).
 Pytanie, czy ma być konstrukcją spwaną (rurą) czy ma być blachą (dającą się rozwinąć)? Od tego uzaleźniłbym rozwiazanie.

Jeżeli ma być konstr. spawaną to kwestia wycięcia. Wstaw powierzchnię rozwijalną normalnie do krawędzi i nią wytinj (cięcie powierzchnią).

Jednak pojawia się pytanie, skoro to nie blacha a zwykła rura to po co tak ciąć? Jeżeli rurę tniesz tą samą średnicą to taki klin pozostanie.

2017-06-04, 18:06
Pomógł 0 raz(y).
 Powierzchnia rozwijalna zadziałała dla rury pozimej, niestety dla rury pod kątem nie chce wyciąć.

http://www.pswug.info/image/forum/forum_760_8_2616_9173.sldprt

Paweł, może wiesz dlaczego ?



Teraz to bardziej mnie interesuje jak to rozwiązać w programie, niż zastosowanie w w realu, ponieważ zazwyczaj trzeba gdzieś, coś przeszlifować aby było dopasowene, ale dzięki takim wycięcią jest mniej szlifowania.
