SolidWorks >> Arkusze blachy >> Jak przyciąć dwa stożki
Odpowiedz
Autor Wypowiedź
Makom
2010-11-22, 15:28
Pomógł 0 raz(y).

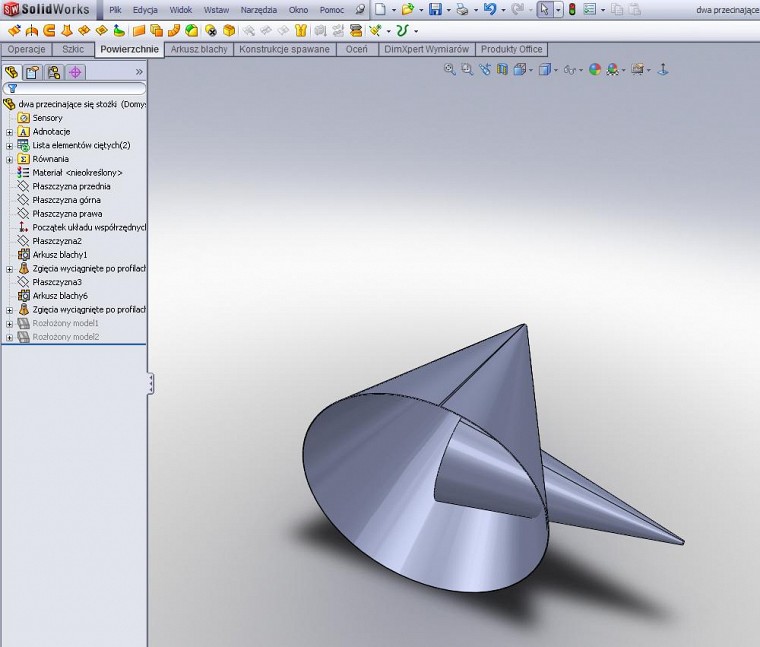

 Mam narysowane dwa przecinające się stożki. Są wykonane jako arkusze blachy. Nie wiem jak przyciąć ten mały stożek dużym i aby w dużym był otwór po przycięciu tego małego. Po ucięciu małego dużym w dużym ma być przejście do małego. Po wykonaniu musi być możliwość rozwinięcia tych stożków w blachę płaską (obecnie jest taka możliwość).
SolidWorks 2010
Pozdrawiam Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-11-22, 15:42
Pomógł 405 raz(y).
 W dużym odsuwasz powierzchnię o zero i odcinasz: wstaw > wytnij > cięcie powierzchnią.
Analogicznie w małym odsuwasz powierzchnię o zero, domykasz ją by nie było przerwy i wycinasz.
Jest tylko jeden problem, tzw. cięcie prostopadłe - jeżeli blacha będzie miała otwory nieprostopadłe do ściany to nie da się ich rozwinąć.
Załącz plik to spojrzę na to.

Makom
2010-11-22, 15:59
Pomógł 0 raz(y).
 Załączam plik. Zmieniłem rozszerzenie pliku na jpg bo inaczej nie mogłem go dodać. Jest to normalny plik SolidWorks.

Makom
2010-11-22, 16:02
Pomógł 0 raz(y).
 Jeszcze raz załączam
http://www.pswug.info/image/forum/forum_760_6_47_1658.zip

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-11-22, 16:14
Pomógł 405 raz(y).
 Z *.jpg się nie da - musi być spakowany. Proszę wysłać na pswug@pswug.info i ktoś z nas wrzuci na forum.

Makom
2010-11-23, 09:07
Pomógł 0 raz(y).
 Stożka który jest wbity w drugi stożek nie da się rozwinąć.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-11-23, 10:11
Pomógł 405 raz(y).
 Da się, da...
Przecież pisałem o tzw. cięciu prostopadłym - w grubych
arkuszach istnieje pewne przekłamanie no ale inaczej się nie da. A w praktyce to
robi się tak, że rozkrój potrzebny jest do przygotowania arkusza płaskiego, więc
po zawinięciu można naddatek zeszlifować (na łączeniu blach).

http://www.pswug.info/image/forum/forum_760_8_263_1678.zip

2010-11-23, 10:45
Pomógł 2 raz(y).
 A tam się nie da. Jak się nie da?
U mnie jakoś się da. Prześlij plik.
