| Autor | Wypowiedź |
|
SW 2018 SP5
2020-08-29, 20:38
Pomógł 0 raz(y).
|

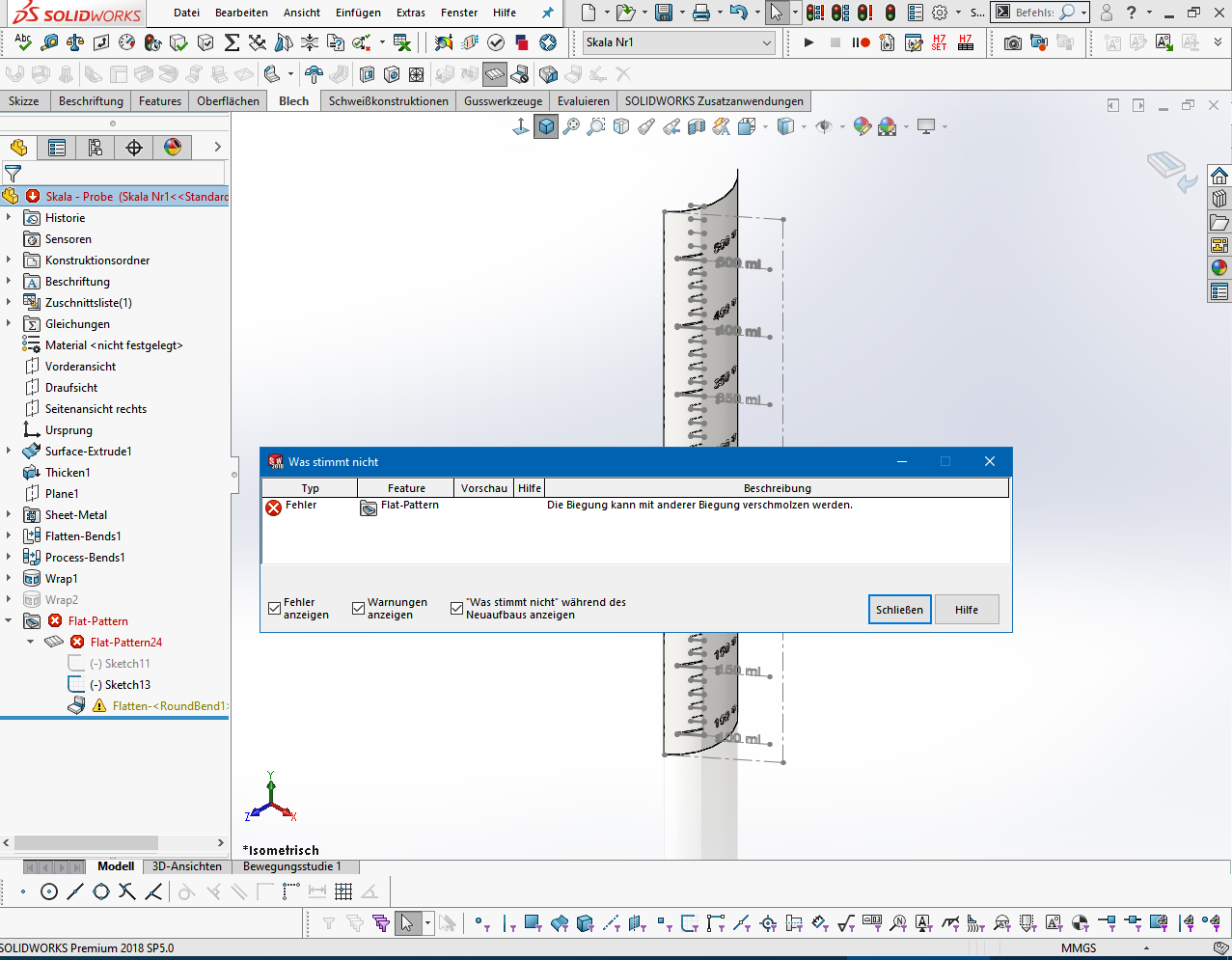

Próbuję zrobić skalę pokazującą ilość cieczy w zbiorniku przy pomocy arkusza blachy. Chodzi mi o to aby można było zamodelować ją i "przykleić" na zbiornik a jednocześnie rozłożyć ją aby wykonać z niej rysunek. Ładnie udaje mi się zawinąć skalę wokół kawałka rury (zbiornik będzie z rury)  jednak przy próbie rozłożenia albo pojawiają się błędy (wersja pierwsza) albo rozwinięcie jest bez skali.  Co robię źle albo w jaki inny sposób uzyskać efekt, na którym mi zależy? Plik wersja 1: https://www.pswug.info/image/forum/forum_760_8_3254_10343.sldprt Plik wersja 2: https://www.pswug.info/image/forum/forum_760_8_3254_10344.sldprt |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-08-29, 22:36
Pomógł 406 raz(y).
|
A po co robić to zawijaniem (wrap)? Skoro blacha jest rozłożona, to wówczas wytnij na płasko i zagnij ponownie. Z pewnością nie rozwija bo chodzi o cięcie prostopadłe. Nie będę się czepiał, ale jaki jest sens rysować zbiornik/blachę za pomocą pogrubionej powierzchni? Przecież to się robi jedną operacją wyciągając blachę z łuku. ps. z tymi obrazkami coś się popsuło, zgłosiłem to już koledze, który obiecał spojrzeć po weekendzie. |
|
|
|
|
SW 2018 SP5
2020-08-30, 18:42
Pomógł 0 raz(y).
|

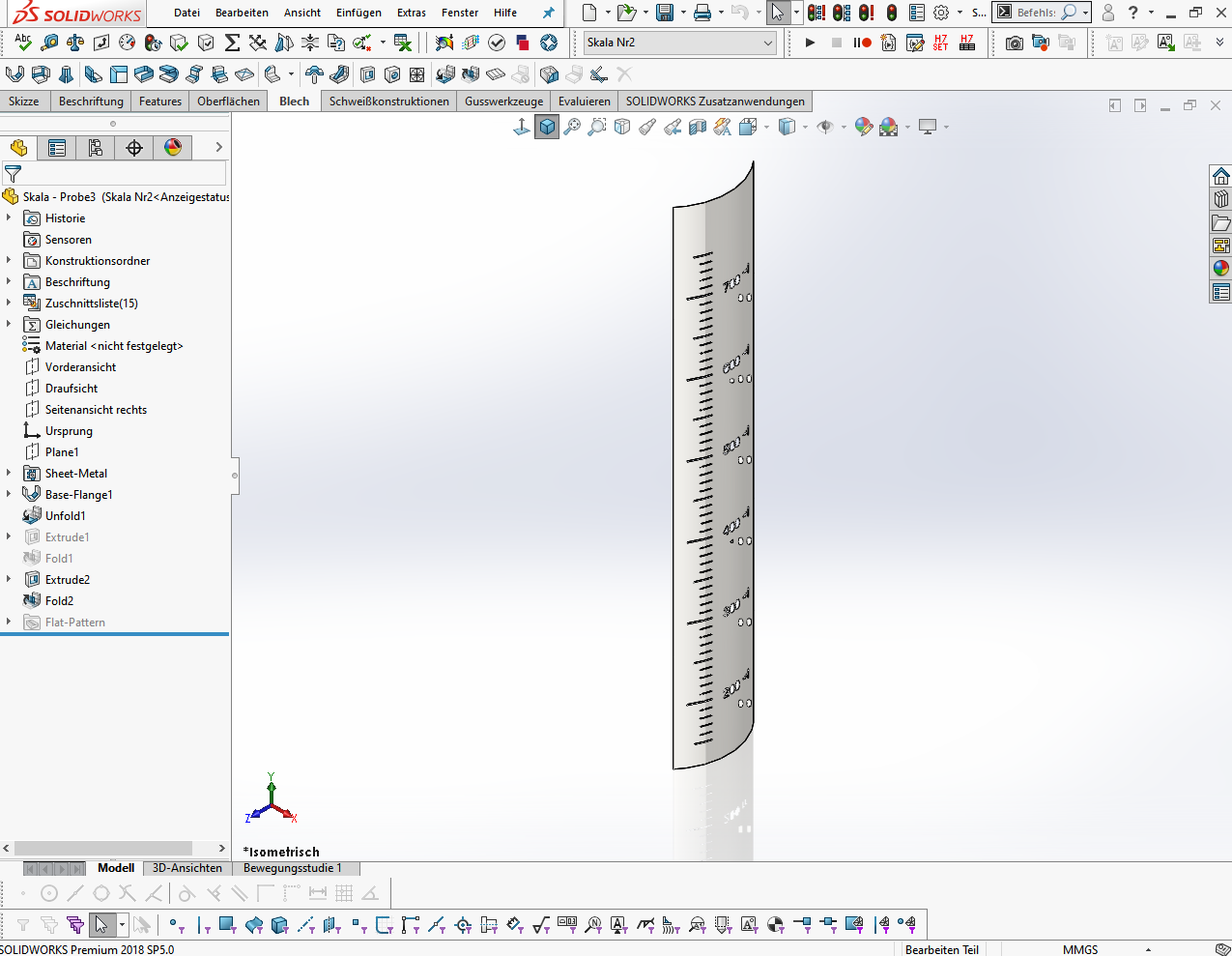

Kęska Paweł Nie będę się czepiał, ale jaki jest sens rysować zbiornik/blachę za pomocą pogrubionej powierzchni? Przecież to się robi jedną operacją wyciągając blachę z łuku. Pierwsza wersja została tak zrobiona jak wyżej. Druga jako alternatywa powstała przez pogrubienie powierzchni i zamianę na blachę. Nadal mi to nie wychodzi. Tworzę blachę z łuku, rozkładam ją, na niej szkic i wycinam. Przy zawijaniu pojawiają się błędy i brak napisów. Jeżeli przy wycinaniu zaznaczę opcję "przez wszystko" to po zawinięciu jest prawie dobrze ale tworzą się nowe obiekty ze środków zer, które nie są zawijane.  Do tego plik: https://www.pswug.info/image/forum/forum_760_8_3254_10347.sldprt |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-08-30, 22:10
Pomógł 406 raz(y).
|
Może literki typu O nie mają mostków... to się objawia brakiem możliwości rozłożenia. Jutro mogę spojrzeć na plik SW. |
|
|
|
|
SW 2018 SP5
2020-08-31, 19:27
Pomógł 0 raz(y).
|
Zgadza się, nie mają. Co wtedy? Pozostaje rozbijanie tekstu do elementów graficznych i ręczna przeróbka? Makabra ... |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-08-31, 22:39
Pomógł 406 raz(y).
|
Można ręcznie dorysować wspomniane mostki. Są podobno też czcionki specjalne dla blach. Trzecia opcja z jaką się spotkałem to umieszczanie tekstu na rozwinięciu w DXF. Ale to nie zmienia faktu, ze jeżeli "o" będzie wyglądało jako "0", to po wypaleniu środek wypadnie... |
|
|
|
|
wsparcie tech, audyty, szkolenia
2020-09-01, 22:29
Pomógł 10 raz(y).
|
Cześć Dariusz, popieram w 100% Pawła. Niestety czeka Cię ręczne rysowanie mostków po wcześniejszym rozbiciu tekstu, lub zastosowanie odpowiedniej czcionki: Zapoznaj się z tym wątkami: https://forum.solidworks.com/thread/187069 https://forum.solidworks.com/thread/59332 Pozdrawiam, Kajetan Sekuła |
|
|
|
|
SW 2018 SP5
2020-09-02, 20:37
Pomógł 0 raz(y).
|
Znalazłem czcionkę z mostkami: https://www.pswug.info/image/forum/forum_760_8_3254_10361.zip Aby ją zainstalować wystarczy pod prawym przyciskiem myszy nacisnąć "Zainstaluj". Po zastosowaniu tej czcionki jest lepiej w przypadku, gdy blachę tworzę z pogrubionej powierzchni, a następnie zawijam na niej szkic z napisami. Efekt jest bardzo dobry. Jednak po rozwinięciu blachy cały szkic wycina blachę na wylot, nawet jeśli przy zawijaniu zaznaczę opcje nawijania z dodawaniem materiału. https://www.pswug.info/image/forum/forum_760_8_3254_10362.zip Jeżeli natomiast tworzę blachę bezpośrednio z łuku, rozwijam ją, na jej powierzchni wycinam szkicem na pewną głębokość to po ponownym zawinięciu są błędy i nie ma wycięć na zawiniętej blasze. https://www.pswug.info/image/forum/forum_760_8_3254_10363.zip EDIT 2020-09-11: Podpiąłem jeszcze raz pliki już jako pliki *.zip. Poprzednio mogłem pobierać pliki SW bezpośrednio. Teraz się nie da, więc jeszcze raz jako pliki spakowane. |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-09-13, 21:06
Pomógł 406 raz(y).
|
Jak ma to ostatecznie wyglądać? Otwór tych oznaczeń ma być przelotowy czy na pewną głębokość? Pobrałem plik probe3 - nie widzę tam mostków. Jak jest zrobiony tekst poprawnie to wszystko działa jak należy.  |
|
|
|
|
SW 2018 SP5
2020-09-14, 20:29
Pomógł 0 raz(y).
|

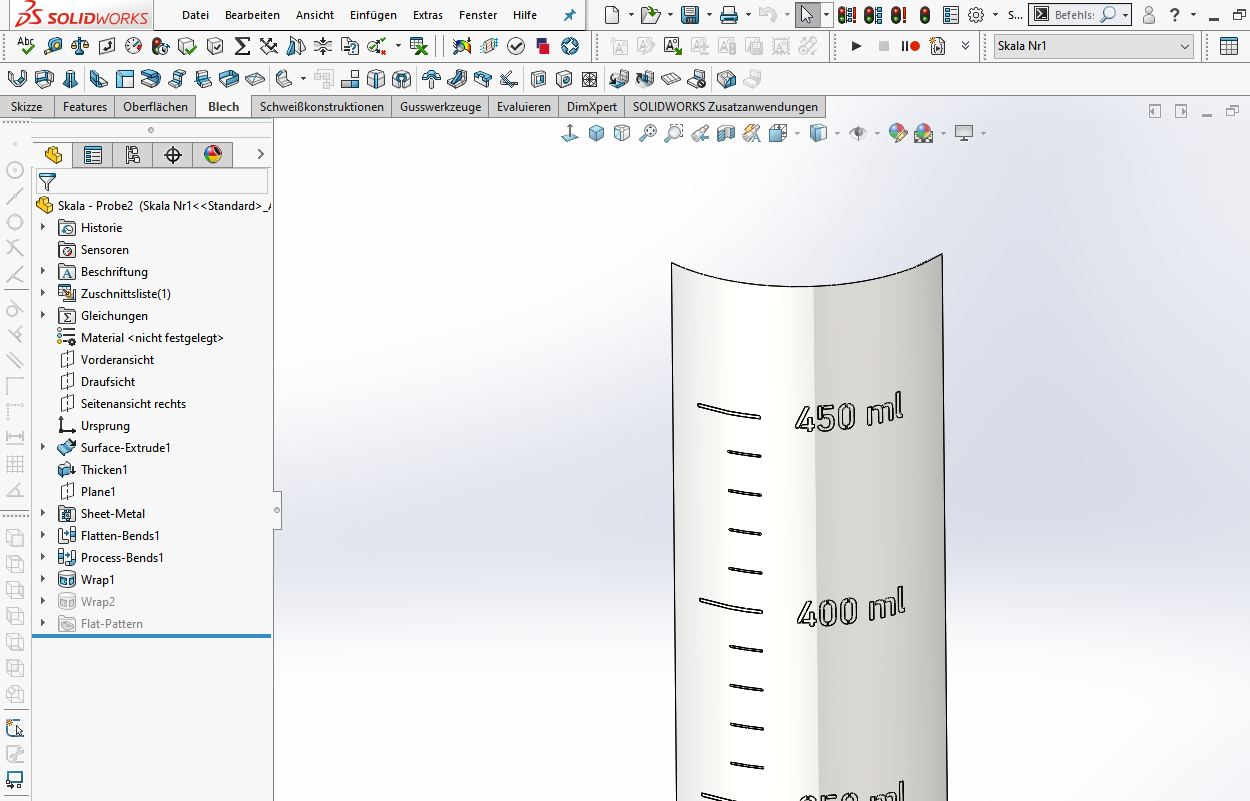

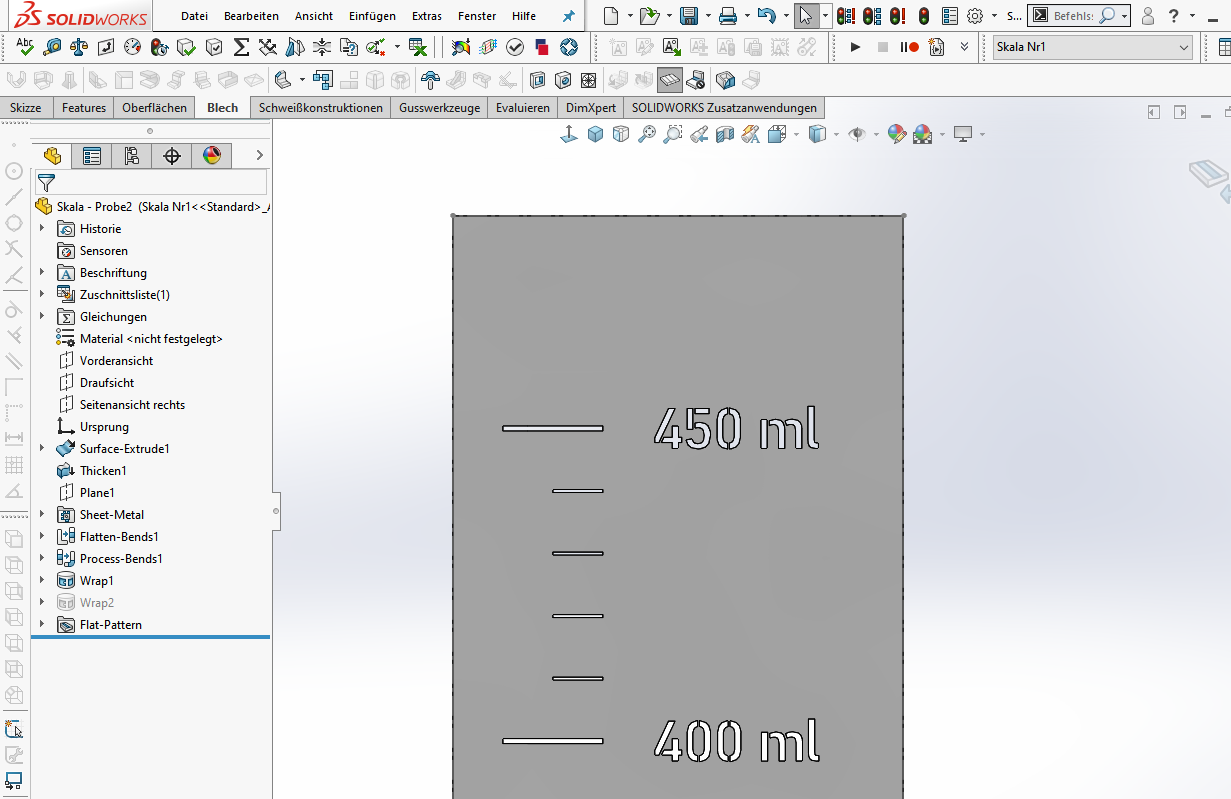

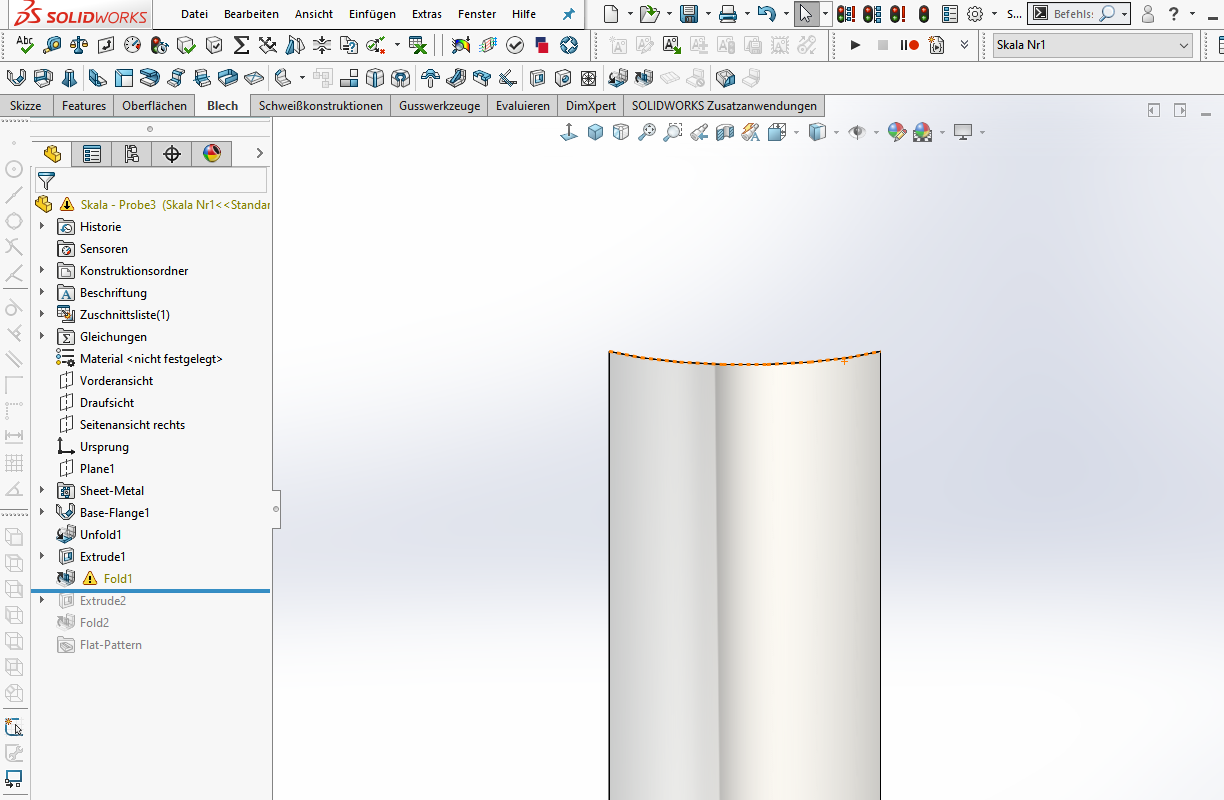

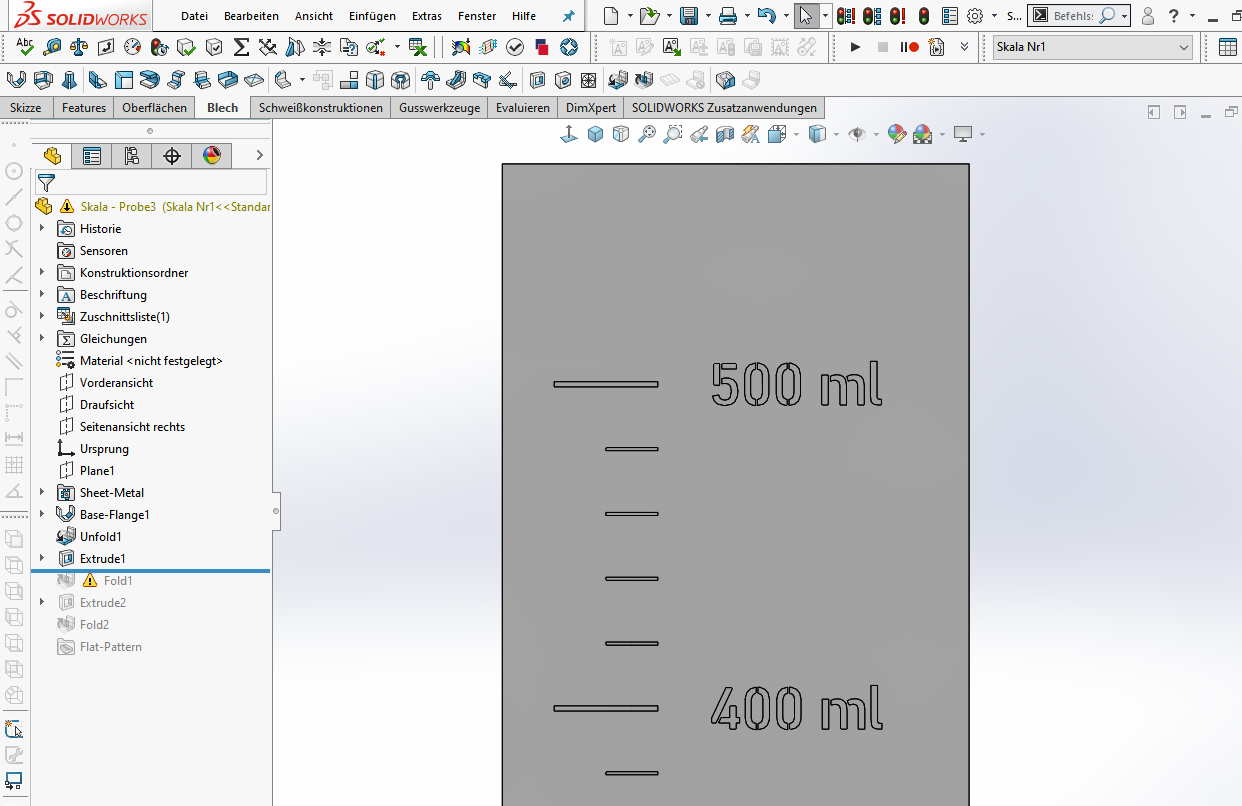

Co do plików, ma Pan rację. Nie miałem już tamtych starych i zapisałem inne, które nie miały mostków. W poprzednim poście zaktualizowałem pliki i czcionki są z mostkami. Zachowują się tak jak opisałem w poprzednim poście. Plik pierwszy powstały przez pogrubienie powierzchni, zamianę w blachę, nawinięcie szkicu na pewną głębokość w nawiniętym stanie wygląda tak jak powinien. Po rozwinięciu blachy jest dobrze, poza tym, że nie wiedzieć czemu w stanie rozwiniętym wycina "na wylot", a tak nie powinno być. W stanie nawiniętym napis wycięty jest tylko na zadaną głębokość. W stanie zwiniętym:  W stanie rozwiniętym:  Jeżeli natomiast tworzę blachę bezpośrednio z łuku, rozwijam ją, na jej powierzchni wycinam szkicem na pewną głębokość to po ponownym zawinięciu są błędy i nie ma wycięć na zawiniętej blasze. Chciałbym aby po zwinięciu na blasze był napis na głębokość zadaną przy wycinaniu w stanie rozwiniętym. W stanie rozwiniętym:  W stanie zwiniętym (błędy):  Przy okazji: u mnie nie są widoczne obrazki na forum. Czy to tylko mój problem? Edit 15.09.2020: Teraz już pięknie widać obrazki na forum. Dziękuję. |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-09-15, 23:01
Pomógł 406 raz(y).
|
Trzeba wyciąć na wylot i po sprawie. W sumie co za różnica (poza tym, że się medium "wyleje"), na rozwinięciu widać krawędzie a nie głębokość cięcia. Albo trzeba skleić dwie blachy i będzie się rozwijał i będzie nieprzelotowo. Widocznie na zgięciu nie można wycinać na pewną głębokość - ale to już do dystrybutora uwaga. Ja mam tak, że jeżeli czegoś się nie da zrobić to nie drążę przez kilka dni tylko szukam rozwiązania zastępczego. Ale jednocześnie rozróżniłbym błędy w programie od ograniczeń w funkcjonalności. |
|
|
|
|
SW 2018 SP5
2020-09-16, 18:06
Pomógł 0 raz(y).
|
Drążę temat przez kilka dni bo chcę dowiedzieć się jak go rozwiązać bo zwyczajnie mogę czegoś nie wiedzieć. Może robię jakiś błąd? Ostatecznie, jeśli czegoś nie da się w tym programie zrobić to nie zamierzam dalej się z tematem kopać ale zadowalam się obejściem problemu. Ale żeby się tym zadowolić, chcę się upewnić, że danego problemu nie da się rozwiązać wprost. Dziękuję wszystkim za zainteresowanie problemem. |
|
|
|
