SolidWorks >> Arkusze blachy >> Blacha - jak dodac odgiecie

Autor	Wypowiedź
Krzysztof Sadowski
Wiatr, zagle 2011-03-05, 20:07 Pomógł 0 raz(y).	Próbuje wstawic foto, aby opisac zdjecia, ale mi sie nie udaje. Spróbuje jeszcze i moze nastepnym razem mi sie uda. Pozdrawiam ale to proste jak sie wie jak:-) Dziekuje Pawel. Do rzeczy. Chce narysowac w SW2011 blache podobna do tej: o ile ksztaltem podstawowym nie mam problemu, to z odgieciem bocznym (ksztalt mniej wiecej zaznaczony powierzchnia, na czerwono) jest juz problemem. Probowalem, zrobic odgiecie pionowe, i zastosowac przyciecie narozników, i wtedy powycinac, tak jak mi pasuje, ale moze jest jakis inny - szybszy sposób ?? Pozdrawiam Krzysztof


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2011-03-06, 22:05 Pomógł 406 raz(y).	Poniżej instrukcja obrazkowo... Jeżeli używasz nietypowej przeglądarki i są jakieś problemy opisz to dokładniej na pswug@pswug.info


Tomasz Merta
Panienka do wszystkiego 2011-03-10, 13:09 Pomógł 66 raz(y).	Czesc, jest z tym troche roboty ale da sie. Robisz odgiecia a potem wchodzisz w szkic takiego odgiecia i dopasowujesz. Zwroc uwage, gdzie sa spawy. W zalaczniku przyklad. Pozdr. tomek http://www.pswug.info/image/forum/forum_760_8_340_2069.zip


Paweł Kęska

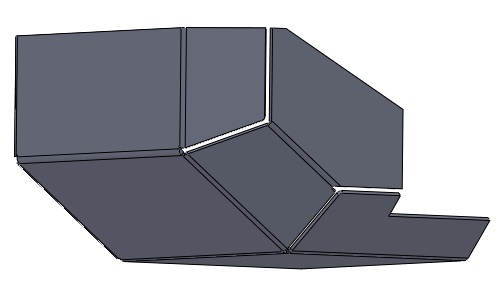

CSWP, CSWE, CSWI * solid-blog.pl * 2011-03-10, 17:39 Pomógł 406 raz(y).	Na tyle na ile dobrze to widzę odwzorowałem i załączam przykład. http://www.pswug.info/image/forum/forum_760_8_340_2070.zip
