SolidWorks >> Arkusze blachy >> Pierścień z blachy
Odpowiedz
Autor Wypowiedź
SOLIDWORKS 2018
2021-12-23, 11:31
Pomógł 43 raz(y).
 hej, chciałbym zapytać jaka jest szansa na rozwinięcie na płasko takiego pierścienia z blachy?

.
2021-12-23, 19:45
Pomógł 52 raz(y).
 Rzadna szansa bo to jest tłoczenie.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-12-24, 06:25
Pomógł 406 raz(y).
 Tzn. w samym SW tego nie rozwiniesz. Są dodatki, np. BlankWorks czy Logopress co potrafią rozwinąć blachy tłoczone.

SOLIDWORKS 2018
2021-12-27, 20:31
Pomógł 43 raz(y).
 No tak. Myślałem sobie czy nie dałoby się zrobić tego pierścienia w taki sposób, że to nie będzie tłoczenie tylko zagięta blacha (w pewnym stopniu zbliżony kanciasty kształt do tego tłoczenia np. kilka gięć a cały pierścień składałby się z wielu takich segmentów - takie wyciągnięcie profilu po ścieżce).

CSWP, CSWE, CSWI *** solid-blog.pl ***
2021-12-28, 21:53
Pomógł 406 raz(y).
    No tak. Myślałem sobie czy nie dałoby się zrobić tego pierścienia w taki sposób, że  to nie będzie tłoczenie tylko zagięta blacha.

Tak się nie uda... Jeżeli sobie wyobrazisz zgięty ceownik (z blachy), to te dwie odgięte ściany musiały by mieć trójkątne wycięcia - wówczas SW to rozłoży.

Ale to jest zupełnie co innego nić załączony przykład.
Mógłbym Ci to rozłożyć poleceniem spłaszczenie, ale nie ma tam żadnej kontroli nad naddatkami itp.

Taki BlankWorks używa siatki jak w MESie, i otrzymujesz pełen obraz plastyki materiału.

SOLIDWORKS 2018
2021-12-29, 21:10
Pomógł 43 raz(y).
 Tak. Rozcięcia wymagane. Liczyłem, że będą na tyle małe aby je potem spoiną zalać. Ale chyba te moje pomysły zaszły za daleko 😀

2022-01-10, 10:54
Pomógł 18 raz(y).

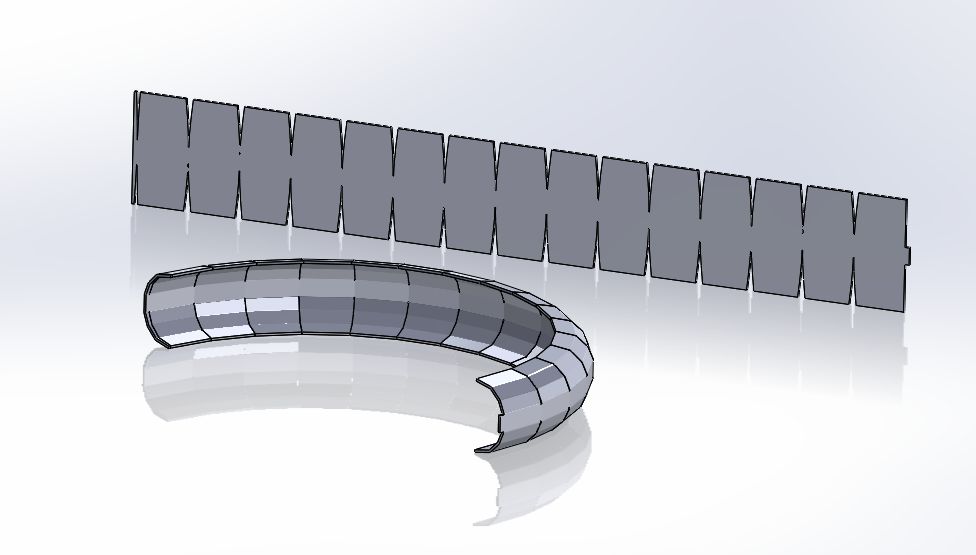

 A takie coś Cię nie zadowoli?
Oczywiście to na szybko, zagięć może być więcej co bardziej wyobli produkt finalny.

SOLIDWORKS 2018
2022-01-15, 19:29
Pomógł 43 raz(y).
 Dokładnie o to chodziło! ;)

SOLIDWORKS 2018
2022-01-17, 09:20
Pomógł 43 raz(y).
 Jakbyś mógł kilka screenów drzewka operacji podesłać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2022-01-17, 11:26
Pomógł 406 raz(y).
 Jeżeli oczywiście taka formuła ("1000 gięć") cię satysfakcjonuje, to ja robiłbym tak.
1. wielobok jako ścieżka. 2. obcięty wielobok jako profil - boków tyle ile gięć.

3. a później polecenie konwertuj na arkusz i sporo klikania...

SOLIDWORKS 2018
2022-01-17, 11:37
Pomógł 43 raz(y).
 "1000 gięć" ;)
Dzięki za screena.

2022-01-17, 12:30
Pomógł 18 raz(y).
 Masz model wg mojego pomysłu, mało klikania :-P.

https://www.pswug.info/image/forum/forum_760_8_3414_10620.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2022-01-17, 14:29
Pomógł 406 raz(y).
 @Tadeusz - zdecydowanie lepszy pomysł :)

Co do tych "1000 gięć" to nawet nie miałem na myśli SW, tylko realną produkcję..

2022-01-17, 20:49
Pomógł 18 raz(y).
 Dzięki. Oczywiście jest niedoskonały, bo na szybko zrobiony, dla przykładu.
Jak dodać ze dwa gięcia więcej (wzdłuż) to byłby jeszcze lepszy.

I tak wszystko rozbija się o narzędzia, jakimi dysponuje autor pytania...

2022-01-20, 14:44
Pomógł 4 raz(y).
 Witam.
Nie mam pojęcia jak duży to element. Mam starą wersję SW więc nawet nie próbuję otwierać załączników. ale:
mały detal - najlepsze wydaje się być użycie wyoblania.
duży detal - półfabrykat w postaci połowy rury o wymaganej średnicy i wycięcie "klinów" ilość i kąt zależne od stopnia "gładkości" - unikasz miliona gięć i skomplikowanej siatki płaskiego arkusza. Ponadto element jest bardziej gładki.

Pozdrawiam

EDIT

Innym sposobem mogło by być wygięcie ruru na giętarce i odcięcie niepotrzebnej części. oczywiście jeśli wymiary na to pozwalaja.
