SolidWorks >> Arkusze blachy >> Stół loftowy
Odpowiedz
Autor Wypowiedź
2025-04-29, 17:48
Pomógł 0 raz(y).
 Może ktoś podpowie jak podejść do tematu, czy blachy czy bryły i potem konwersja na blachy ....
dwie nogi przecinające się każda o kształcie trójkąta, jedna blacha będzie gięta druga dospawana i oczywiście zaślepki góra dół. Krawędzie blach będe musiał ściąc pod odpowiednim kątam. Jak się za to zabarć? myślałem wyciągnięcie po profilach, potem skorupa, odcięcie jednej powierzchni ... tylko czy mi potem te dwie części przekonwertuje na blachy? może ma ktoś sprawdzone rozwiązanie na coś takiego i mógłby się nim podzielić?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-04-29, 18:57
Pomógł 409 raz(y).
 W wyciągnięciu po profilach jest jeden ważny warunek - końce muszą dać się połączyć linią prostą. Jeżeli masz konkretne pytania to pytaj, ale wrzuć jakiś obrazek.

2025-04-29, 19:50
Pomógł 0 raz(y).

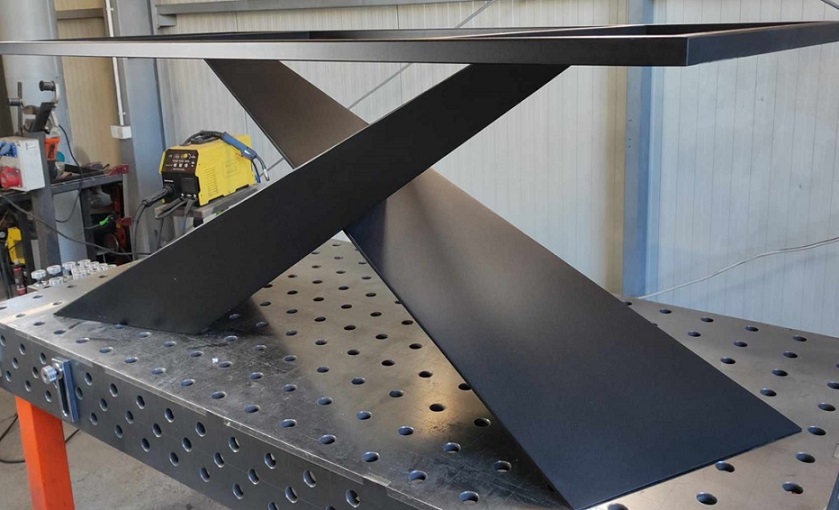

 coś takiego

2025-04-29, 21:48
Pomógł 0 raz(y).
 Po operacjach widać jak robiłem, i tu nie chce mi zamienić tą część na samym dole na blachę

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-04-30, 09:29
Pomógł 409 raz(y).
 Nie widzę tego dokładnie. Ale spróbuj skonwertować 2x do szkicu 3D końcowe krawędzie w kształcie L i wyciągnąć od nowa po profilach blach.

2025-05-01, 19:37
Pomógł 0 raz(y).

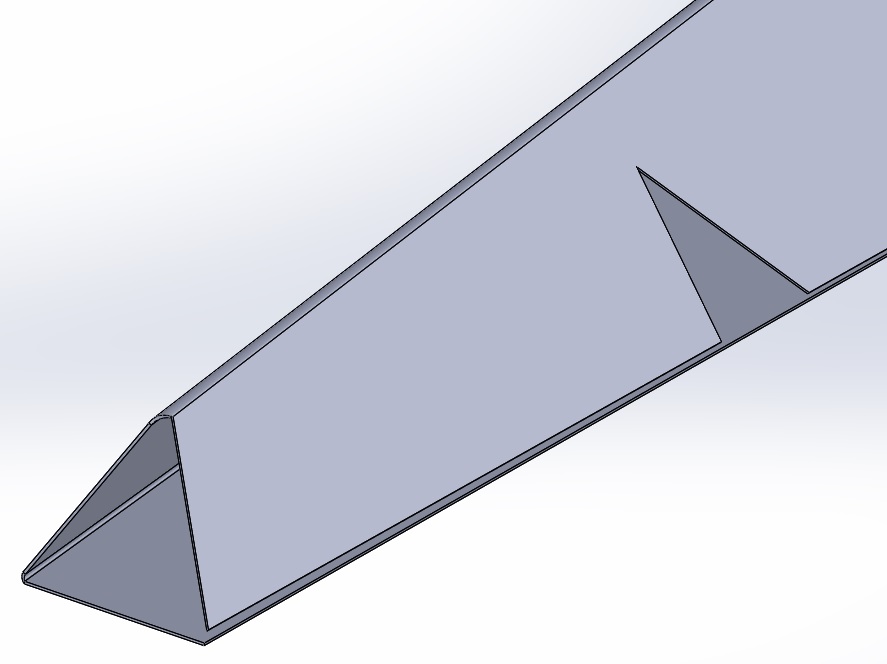

 Nie chce wstawić szkicu 3D ... udało mi się zamienić tą L na blachę ale dziwnie nadbudowuje te cienkie powierzchnie, szczególnie na promyku i przez to chyba nie che prawidłowo rozłożyć, rozkłada tylko jeden bok





te dwa profile one się przecinają, tak to wygląda

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-05-01, 20:02
Pomógł 409 raz(y).
 Musiałbym model zobaczyć, na tym obrazku poprzednim było skręcenie - ściany nie były płaskie, w tym problem.

2025-05-01, 20:16
Pomógł 0 raz(y).
 Nie ma już skręcenia, poprawiłem poszczególne linie szkiców są równoległe ... moze na maila podeślę? próbowałem też wyciągnięciem po profilach, nie w blachach, widząc podgląd wydawało się że nie powinno być problemu ale i tu też nie udało się

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-05-01, 20:50
Pomógł 409 raz(y).
 keska@cadvantage.pl - napisz od razu która wersja sw

2025-05-03, 18:43
Pomógł 0 raz(y).
 Użyłem operacji podziel potem połącz /wykonanie wyjęcia w elementach/, w zakładce Obiekty bryłowe mogę wyłączać poszczególne części oraz skorzystać z Usuń/Zachowaj obiekt ale czy mogę zapisać je oddzielnie, chciałbym pracować na poszczególnych "nogach"?

Muszę też jakoś rozłożyć blachę i zapisać do dxf'a

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-05-04, 08:48
Pomógł 409 raz(y).
 Pod prawym na folderze obiektów > zapisz obiekty (z opcją tworzenia złożenia) lub pod prawym na obiekcie > wstaw do nowej części.

2025-05-09, 19:49
Pomógł 0 raz(y).
 Padaczki dostanę, chcę obciąć /wyrównać/ dwa końce /pod konwersję na blachę/ ale za każdym rzem nie może utworzyc blachy, szkic jest prostopadły, z tego co patrzyłem tez nie robiłeś specjalnych zabiegów tylko wycięcie szkicem po ścieżce, były tam jakies myki?



Skróciłem jeszcze ten element przez odcięcie końcówek powierzchnią, żeby były bardziej prostopadłe, ale dalej nie chce przekonwetować

CSWP, CSWE, CSWI *** solid-blog.pl ***
2025-05-11, 20:05
Pomógł 409 raz(y).
 Nic nie robiłem. Odsuń powierzchnię o zero z jednej strony i wybierz konwertuj na arkusz blachy - samo się zrobi prostopadle.

2025-05-17, 16:08
Pomógł 0 raz(y).
 Nie można wykonać wycięcia na drugim boku blachy, może gdyby nogi przecinały się na części zaginanej, ale mi właśnie zależy żeby zrobić tak jak jest na zdjęciu, nie da się zrobic tak żeby były trzy gięcia /profil zamknięty/, nawet jest to nie możliwe żeby coś takiego wykonać bo wydaje mi się że wtedy może boy coś z tego było...
czy można do tego wykorzystać powierzchnie, czy li czy da się powierzchnię zamienić na blache?
