SolidWorks >> Arkusze blachy >> Kolano rury z blachy - rozwinięcie
Odpowiedz
Autor Wypowiedź
CAD engineering
2012-09-28, 21:38
Pomógł 0 raz(y).
 Witam,

szukam rozwiązania zamodelowania kolana rury fi711x5 z blachy. Na rynku niestety nie jestem w stanie dostać takiej rury, co zmusza mnie do wykonania jej z blachy, nie jest to problemem.

Wykonanie kolana już bardziej. Chcę zamodelować kolana w SW i rozwinąć. Jednak nie wiem jak się za to zabrać. Może ktoś z Was ma pomysł jak takie kolano zamodelować?

W załączniku pokazałem jak takie kolana ma wyglądać.



Pozdrawiam

TG

CAD engineering
2012-09-30, 12:08
Pomógł 0 raz(y).
 Witam,

ma ktoś może doświadczenie w modelowaniu takich elementów? I może podpowiedzieć?



Pozdrawiam

TG

Panienka do wszystkiego
2012-09-30, 12:56
Pomógł 66 raz(y).
 Ja nie mam nowej wersji SWX - tam mozna robic blachy wieloczlonowe. Ale jeden czlon to mozna tak jak w przykladzie.

http://www.pswug.info/image/forum/forum_760_8_793_4709.zip

Pozdr. tomek

2012-09-30, 18:42
Pomógł 36 raz(y).

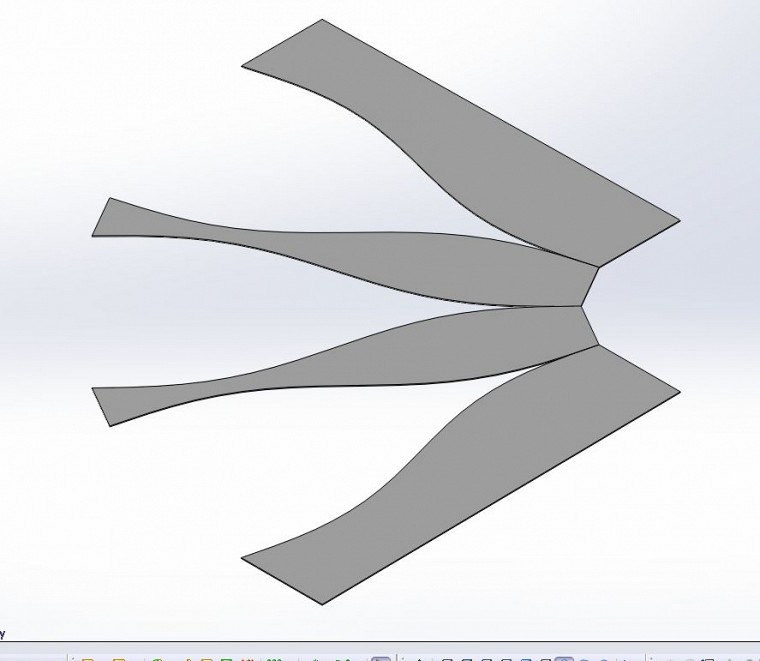

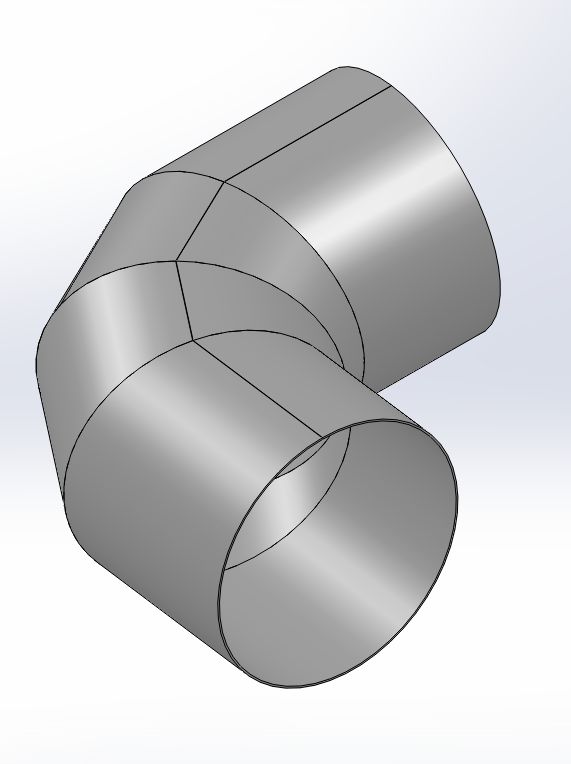

 Tak na szybko myślę,że o to Tobie chodziło




A tu film pomocny kolegi Pawła K.

http://www.youtube.com/watch?v=XLg1Ao8D1oQ

CAD engineering
2012-09-30, 21:18
Pomógł 0 raz(y).
 Wielkie dzięki za odpowiedzi.

Zamodelowałem sobie kolano, ale gdzieć mam błąd.

http://www.pswug.info/image/forum/forum_760_8_793_4714.sldprt

2012-10-01, 06:27
Pomógł 36 raz(y).
 Proponowałbym zrobić kazdą część osobno, bo i tak po wypaleniu tych blach, to się rozleci (jest bardzo mały kontakt między elementami)

Szkic osi skopiuj do nowej cześci, następnie wyciąg członem konstrukcji spawania (jakąś tam rurę i edytuj szkic rury do potrzebnych wymiarów, (tu potrzebujesz fi 705x5) wyciągnij po osi skopiwanego szkicu wszystkie człony, wytnij np. 1mm,( można naraz wszystkie elementy) następnie pod prawym klawiszem każdy element "wstaw do nowej część". Po odtwarciu każdej cześci w arkuszach blachy masz ikonę "wstaw zgięcia" kliknij na krawedź wycięcia i ok. Po tym zabiegu masz już arkusz blachy z możliwością rozwinięcia.

Pozdrawiam.

CAD engineering
2012-10-01, 21:56
Pomógł 0 raz(y).
 Witam,

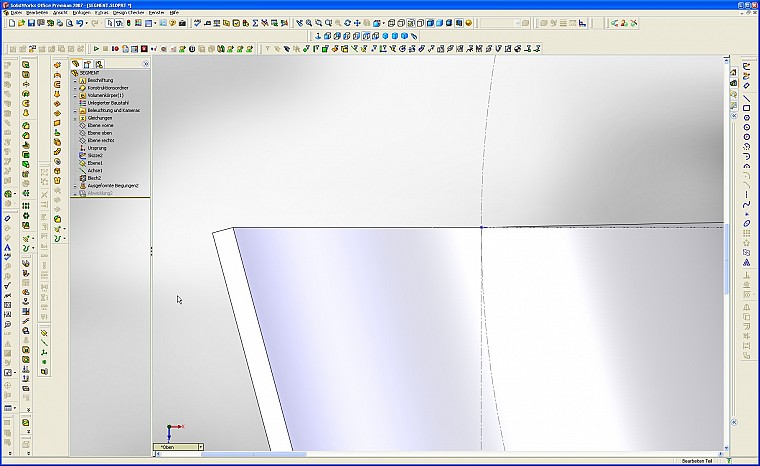

przedstawiam co stworzyłem. Niestety nie mogę zlikwidować po wycięciu, żeby krawędź cięcia nie była prostopadła do krawędzi rury (wydaje mi się, że tak jest). Również pokazuje jak w CADzie to zrobiłem.

Prośbę mam o sprawdzenie modelu w SW.

http://www.pswug.info/image/forum/forum_760_8_793_4715.zip

Nie było by tyle zachodu, ale mam całe 37 ton nierdzewki do prefabrykacji. A cena za nierdzewkę jest dość spora, żeby "bawić się" w próby.



Pozdrawiam

TG

Panienka do wszystkiego
2012-10-02, 08:54
Pomógł 66 raz(y).
 Czesc,

no nie wiem czego oczekujesz - laser/plazma pali prostopadle do blachy. Chyba, ze masz 3D... Dla lepszego widoku dalem grubsza blache.



Pozdr. tomek

CAD engineering
2012-10-02, 20:38
Pomógł 0 raz(y).
 Witam,

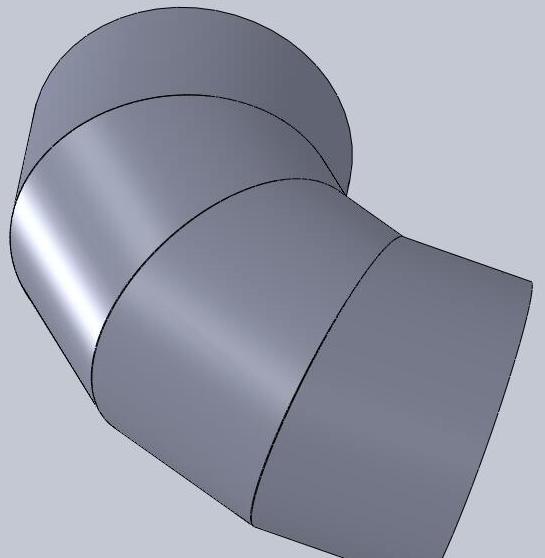

udało się stworzyć takie kolano.





Pozdrawiam

TG
