SolidWorks >> Konstrukcje spawane >> Problem z wymiarem

Autor	Wypowiedź
Waldek Schmidt
2015-03-26, 13:27 Pomógł 0 raz(y).	Witam, Uczę się dopiero Soliworksa i jestem jeszcze bardzo zielony :) Bawię się trochę konstrukcjami spawanymi i mam taki problem. Opiszę go przykładem.Chcę zrobić kratownicę o wym. zewnętrznych 700x8000mm z profili 100x100mm. Jednak po narysowaniu szkicu i utworzeniu czlonu konstrukcyjnego wymiar zewnętrzny kratownicy to 800x8100mm. Powód jest prosty. Linia szkicu jest osią profilu. Nie przeszkadza to w konstrukcjach z przykładu, bo można to skompensować, ale przy bardziej skomplikowanych sprawia duży kłopot. Czy można coś zrobić np. w ustawieniach aby po utworzeniu członu wymiar zewnętrzny się nie zmieniał. Byłbym wdzięczny za poradę. PS. Bawię się Solidworks 2014 SP3


Piotr Bartosiński

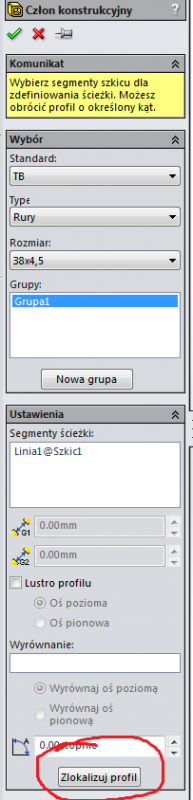

SOLIDWORKS 2018 2015-03-26, 13:32 Pomógł 43 raz(y).	Opcja zlokalizuj profil. I tam pkt. który ma się na lini szkicu znaleźć.


Jacek Koczmierowski
SOLIDWORKS Support Specialist 2015-03-26, 15:48 Pomógł 0 raz(y).	Jest tak jak kolega powyżej napisał. Jeśli zaczynasz z konstrukcjami to polecam Ci krótki artykuł z zakresu tworzenia własnych profilii konstrukcji spawanej http://cnstoday.pl/5-krokow-aby-stworzyc-wlasny-profil-konstrukcji-spawanych-w-solidworks/


Waldek Schmidt
2015-03-27, 09:09 Pomógł 0 raz(y).	Dzięki serdeczne. Pomogło. :)
