Makom
2010-08-31, 08:16
Pomógł 0 raz(y).
 Załączam przykładową konstrukcję z rur. W jaki sposób wykonać rysunki wykonawcze poszczególnych elementów konstrukcji? (SW 2008). Chodzi mi o pokazanie frezowań końcówek rur.
Andrzej

Let there be rock
2010-08-31, 10:44
Pomógł 2 raz(y).

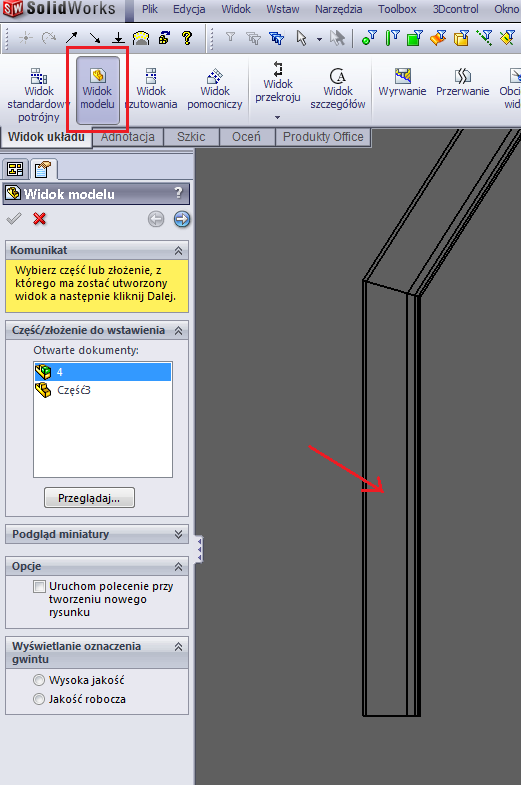

 W 2010 ja to robię w ten sposób, że jak mam konstrukcję spawaną wykonaną w jednej części z wieloma obiektami to po prostu klikam Widok Modelu (to co na pierwszym screenie) http://www.pswug.info/image/forum/forum_760_9_222_1310.png , klikam na interesujący mnie obiekt, pojawia się menu po lewej jak na drugim screenie http://www.pswug.info/image/forum/forum_760_9_222_1311.png Wtedy klikam na Obiekt i wybieram sobie ten, który chce rozrysować. Klikam OK i mam pojedynczy obiekt z konstrukcji spawanej. Tak to wygląda.

Makom
2010-08-31, 13:13
Pomógł 0 raz(y).
 Próbuję zrobić "widok modelu" lecz ikona jest nieaktywna. W pomocy jest napisane "Bieżący widok modelu (dostępny tylko dla
otwartych modeli i tylko do momentu wstawienia widoku". Na mojej części ikona jest nieaktywana.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-08-31, 13:52
Pomógł 406 raz(y).
 Musisz wcześniej wczytać część - wybierając widok modelu jest tam taka opcja, jeżeli są załadowane do pamięci inne części będą widoczne w oknie. Następnie przechodzisz do kolejnego etapu itd.

Inaczej można to zrobić z menu wstaw> widok rysunku > w stosunku do modelu wybierając od razu orientacje - szczególnie przydaje się do do pokazania segmentów inaczej zorientowanych w układzie 3D.

Let there be rock
2010-08-31, 14:21
Pomógł 2 raz(y).
 Albo jak nie jest podświetlona ta ikonka Widok Modelu to po prostu spróbuj wrzucić jakiś inny widok z menu po prawej tak jak tu http://www.pswug.info/image/forum/forum_760_9_222_1312.png i wtedy też pojawi się po lewej to menu, gdzie można wybrać konkretny obiekt do pokazania

Makom
2010-08-31, 16:04
Pomógł 0 raz(y).
 Nie wiem co źle robię.
1.Mam narysowaną część
2.Klikam "Utwórz rysunek z części złożenia"
3.Wybieram arkusz
4.Klikam ikonę "Widok modelu"
5.Klikam moje rury
6.Klikam na wolny arkusz?
7.Pojawia mi się rysunek całości z którego nic nie mogę wydzielić.
I tu coś mi się nie zgadza , dołączam zrzut ekranu

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-08-31, 17:06
Pomógł 406 raz(y).
 Nie widać zrzutu... w wersji 2008 to nie wiem czy była taka możliwość, ale na pewno był widok w stosunku do modelu - patrz wyżej.

Makom
2010-08-31, 17:51
Pomógł 0 raz(y).
 Jeszcze raz załączam zrzut ekranu

Makom
2010-08-31, 17:56
Pomógł 0 raz(y).
 Dlaczego nie widać mojego zrzutu? Wybieram plik z katalogu , klikam dodaj a następnie wyślij?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-08-31, 18:07
Pomógł 406 raz(y).
 Musisz wkleić link, który się pojawi po uploadzie w postaci [img} Twój obrazek {/img]

Ale może być problem jeżeli używasz IE8. Sprawdzimy to.

Makom
2010-08-31, 18:23
Pomógł 0 raz(y).

Let there be rock
2010-08-31, 18:59
Pomógł 2 raz(y).
 Problem jest taki, że Ty jak mówisz masz wersje 2008 a ja mam 2010. Mimo, że pracowałem kiedyś na 2008 to nie pamiętam jak to wyglądało wtedy. Mogło się coś zmienić. U mnie to wygląda tak:

Zwróć uwagę, że po lewej pojawia się możliwość wyboru poszczególnych obiektów z części. Nie pamiętam, czy w 2008 coś takiego było. Podeślij mi plik części jak możesz to wtedy się okaże. Jak u mnie zadziała to znaczy, że w 2008 było to rozwiązane inaczej a wtedy ciężko będzie mi coś podpowiedzieć bo nie mam dojścia do tamtej wersji. Help jest całkiem dobry, może tam coś będzie pisało. Albo ktoś się odezwie kto na 2008 pracuje.

Makom
2010-08-31, 19:17
Pomógł 0 raz(y).
 Ale jak mam podesłać plik części , na forum nie można zamieszczać plików SW.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-08-31, 20:33
Pomógł 406 raz(y).
 Bartek - takie informacje nie są przesyłane z plikiem... bo odpowiadają za nie ustawienia/funkconalność programu.
Na 99% takiej opcji nie było w wersji 2008, zdaje się, że pojawiła się dopiero od wersji 2010.

Let there be rock
2010-08-31, 21:48
Pomógł 2 raz(y).
 No właśnie, chodziło mi o to, że jak u mnie zadziała to znaczy że wszystko jest dobrze zrobione tylko w 2008 nie ma takiej opcji. Bo mogłoby teoretycznie coś być nie tak z modelem. Ale jak wspomniane wyżej, 2008 pewnie nie miał tego. Pozostaje kombinowanie albo po prostu zwymiarowanie na całości a nie na oddzielnym członie.

Makom
2010-09-01, 09:23
Pomógł 0 raz(y).
 Szkoda , że w 2008 tego nie ma . Zwymiarowanie w całości jest niemożliwe gdyż nie widać dobrze podcięć końcówek rur.

2010-09-02, 08:49
Pomógł 1 raz(y).
 Witam
Otwierasz parta, klikasz prawym przyciskiem na "Listę elementów ciętych" i klikasz "Zapisz obiekty".
A potem robisz rysunki pojedyńczych elementów.
Pozdrawiam Piotr

2010-09-02, 08:53
Pomógł 2 raz(y).
 To nie jest rozwiazanie bo program zapisze wszystkie obiekty, a przeciez jest to symetryczne i sie powtarzaja. A co, widok wzgledny w stosunku do modelu jw. nie dziala?

Makom
2010-09-02, 09:07
Pomógł 0 raz(y).
 Jak robię listę to mam tylko nagłówek tabeli?

Panienka do wszystkiego
2010-09-02, 09:55
Pomógł 66 raz(y).
 Witam,

a ZAKTUALIZOWALES liste elementow w modelu?????
