MacroSolid v7 - interfejs do zarządzania makrami

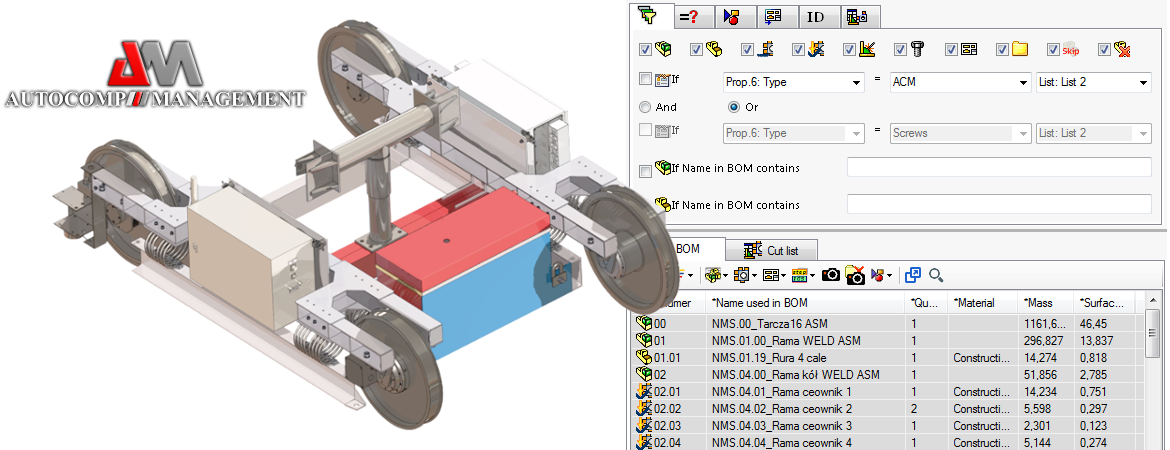

MacroSolid to zestaw autorskich makr firmy ADKSolid dedykowany dla systemu 3D CAD SOLIDWORKS®. Wszystkie funkcjonalności dodatku powstały w wyniku bezpośredniej współpracy z firmami, wypracowane bezpośrednio z użytkownikami SOLIDWORKSa®. Nowe funkcjonalności MacroSolid wersji v7 zostaną omówione na przykładzie projektu konstrukcji ruchomej tarczy zaprojektowanej przez firmę AutoComp - www.ac-m.pl. MacroSolid został wyposażony w interfejs, którego zadaniem jest wyświetlenie niezbędnych danych umożliwiających weryfikację projektu oraz zarządzanie funkcjonalnościami poszczególnych makr.

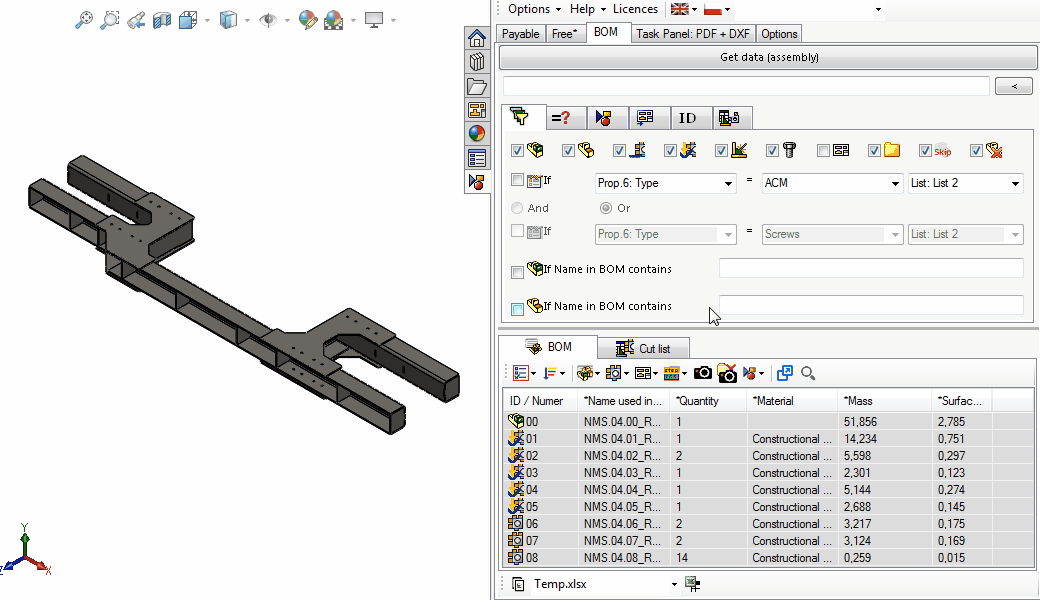

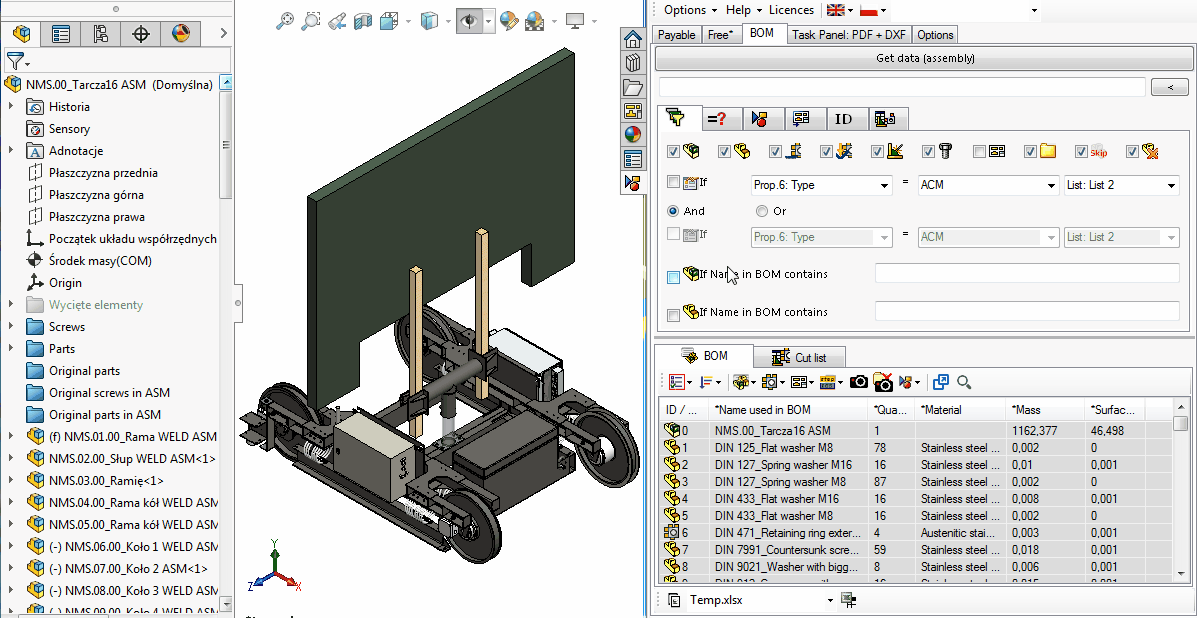

MacroSolid został wyposażony w interfejs, którego zadaniem jest wyświetlenie niezbędnych danych umożliwiających weryfikację projektu oraz zarządzanie funkcjonalnościami poszczególnych makr. Główny element interfejsu stanowi tabela, w której można wyświetlić niezbędne dane w zależności od planowanego zadania. To Użytkownik decyduje ile kolumn i co w danej kolumnie ma zostać wyświetlone/wczytane w danym momencie.

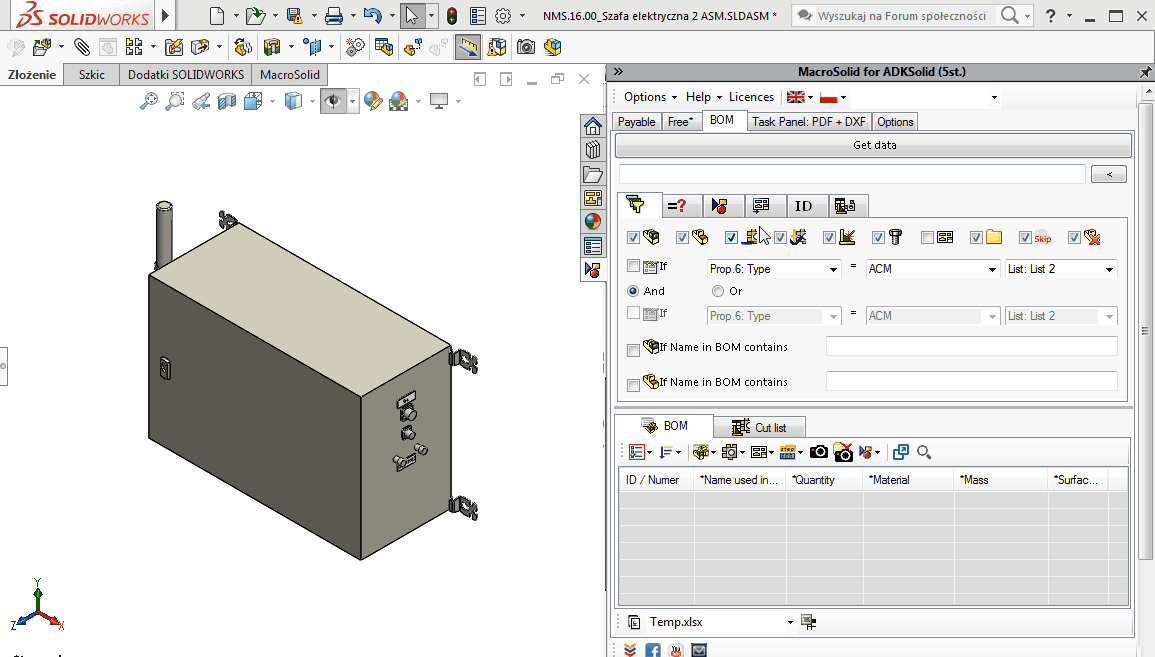

Dzięki wbudowanym filtrom, znajdującym się nad tabelą, na liście mogą zostać wypisane komponenty w zależności od typu części (od lewej: złożenia, części, blachy, blachy gięte, konstrukcje spawane, części ze wskazanej lokalizacji np. z Toolboxa, komponenty posiadające rysunek 2D) dodatkowo z zastosowaniem filtrów pomijania. W tabeli można uwzględniać/nie uwzględniać części: znajdujące się w folderach drzewa operacji FeatureManager, posiadające w swojej nazwie zdefiniowane słowa kluczowe, wykluczone z listy materiałów w samym SOLIDWORKS® oraz posiadające odpowiednie wartości wybranych właściwości.

Dodatkowo interfejs został wyposażony w:

•
  filtr umożliwiający wypisanie tylko tych komponentów, w których to nazwie pojawi się zadeklarowany ciąg znaków tekstowych,

•
  możliwość posortowania tabeli zgodnie z kolejnością komponentów drzewa struktury złożenia SOLIDWORKS® (domyślnie), po nazwach stosowanych w BOM, po materiale, grubości blach oraz po wybranej właściwości plików,

•
  funkcjonalność umożliwiającą porównywanie dwóch informacji, wartości wyświetlanych w kolumnach,

•
  możliwość weryfikacji przypisanego materiału w modelu z nazwami materiałów stosowanymi standardowo w firmie – z wcześniej przygotowaną tabelą materiałów w MacroSolid,

•
  w trzy viewery, które umożliwiają szybki podgląd rysunków 2D, miniaturkę komponentu wykonanego makrem Pic oraz DXF rozłożonej blachy (w trakcie udoskonaleń),

•
  opcję informującą czy dany plik pochodzi z tej samej wersji SOLIDWORKS® czy starszej,

Makra z MacroSolid m.in. Properties, SMPorperties, Colours, SaveAs, DRW->PDF/DXF, Print można uruchamiać z wcześniej przygotowanych i nazwanych ustawień domyślnych w całej liście, przefiltrowanej liście lub na zaznaczonych komponentach.

Z poziomu tabeli można:

•
  poglądowo zweryfikować stan zdefiniowanych właściwości plików i zareagować tj. uzupełnić lub zmienić je korzystając z karty właściwości w SOLIDWORKS® lub uruchamiając makro Properties w wybranym ustawieniu z menu kontekstowego,

•
  sprawdzić czy dla komponentu:



  •
    został wykonany rysunek 2D,


  •
    został wygenerowany plik PDF, STEP, x_t lub dowolnie wybrany PLIK wygenerowany makrem SaveAs,


  •
    będącego blachą używany współczynnik K i R zgodny jest z ustawieniami makra SMProperties,





•
  otworzyć dokument komponentu, jego rysunek, PDF oraz DXF,

•
  wygasić lub przywrócić, ukryć lub pokazać, wyizolować, usunąć zaznaczone komponenty,


•
  wyszukać komponent zaznaczony w SOLIDWORKS® i zaznaczyć go w tabeli,


•
  skopiować tabelę do pamięci i wkleić zawartość do dowolnego programu.
