LiveLink dla SolidWorks to wtyczka umożliwiającą pełną integrację CAD oraz narzedzi symulacji. Poprzez połączenie między tymi aplikacjami, zmiany operacji w modelu CAD automatycznie aktualizują geometrię w COMSOL Multiphysics, zachowując ustawienia parametrów. Umożliwia to symulację i optymalizację konstrukcji bezpośrednio z poziomu programu CAD.
Chemical Reaction Engineering Module zapewnia łatwość symulacji reakcji. Z wbudowaną obsługą CAPE-OPEN, użytkownicy mogą łączyć dane własności termodynamicznych z danymi pochodzącymi z innych systemów w symulacji COMSOL .
COMSOL Inc, jest producentem wiodącego na rynku oprogramowania symulacji środowiska multifizycznego. Ten nowy moduł jest zbudowany na platformie COMSOL. Tworzy jednolite środowiskoo, w którym inżynierowie i naukowcy mogą uzyskać bardzo dokładne badania transportu materiałów i reakcji chemicznych w szerokim zakresie w różnych warunkach pracy. Użytkownicy mogą symulować systemy reakcji od mikro-reaktorów w biotechnologii do operacji jednostkowych w procesach chemicznych i uzyskać niezbędną wiedzę na wczesnym etapie rozwoju. W efekcie jest to bardziej opłacalne i efektywne w cylku rozwoju produktów i procesów.
Na wykresie przedstawiono wyniki symulacji procesu hydroksydealkilacji prowadzonych w reaktorze membranowym.
Chemical Reaction Engineering Module jest łatwy w użyciu dzięki dostosowywalnemu interfejsowi do określenia reakcji chemicznych, transportu masy i energii. W pełni zintegrowane narzędzia w modelu Multiphysics COMSOL można tak skonfigurować, że interfejs odpowiada badanemu zjawisku - wystarczy wpisać równanie reakcji chemicznej. Oprogramowanie automatycznie oblicza kinetykę reakcji, jak również oblicza bilans masy i energii. Po zakończeniu, w wyniku bilansu masy i energii otrzymane wyniki są gotowe do użycia rozwiązania modeli reaktorów.

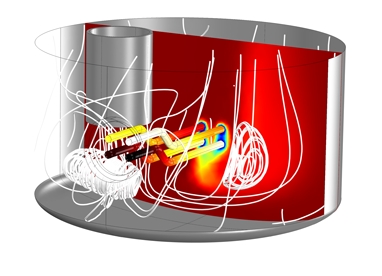

Powyższy obraz powsatł w Chemical Reaction Engineering Module i pokazuje usunięcie CaCO3 z elementów grzejnych w kotle.
- Automatyczne generowanie kinetyki reakcji, masy, energii i równowagi reakcji chemicznych preparatów
- Umożliwia idealne połączenie mieszanych modeli reaktorów
- Wiele narzedzi do symulowania transportu masy na drodze dyfuzji, konwekcji i migracji w rozcieńczonych i stężonych roztworach, jak również w materiałach porowatych
- Funkcjonalność zjawisk w różnych warunkach przez dodawanie i usuwanie niepożądanych chemiczne efektów transportu masy w różnych badaniach w jednym modelu
- Predefiniowane typy reaktorów chemicznych, takich jak batch i reaktory semibatch, CSTR, reaktory i wtyczki do ciągłego przepływu objętości i symulacji zmiennej objętości
- Funkcje definiowane przez użytkownika, które rozszerzają funkcjonalność kinetyki reakcji i opisywania właściwości fizycznych w zależności od składu i temperatury
- CAPE-OPEN interfejs do szybkiej analizy termodynamiki i obliczeń własności fizycznych poprzez łączenie wyników otrzymanych z różnych programów analizy inżynierii chemicznej
- Pliki importu CHEMKIN dla procesu spalania, chemii atmosfery i innych reakcji w fazie gazowej.
