 Witam,
jak policzyć cały zarys koło zebatego od zera ,mając tylko plik dwg z podanymi średnicami.
Dadam że:
łańcuch ma podziłkę P=1" (25.4MM)
Zebów ma być 15
Rolka dr= fi16

Jak policzyć i narysować w solidzie wszystkie te kąty

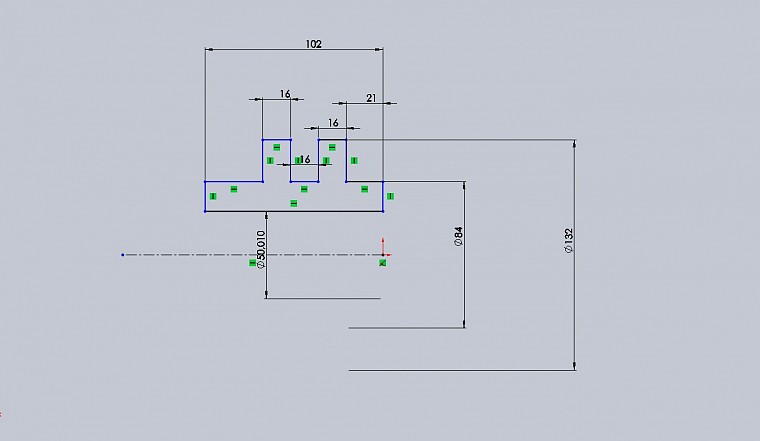

Przesyłam moj zarys i notke z internetu

Engineer of old school
2014-10-23, 22:41
Pomógł 20 raz(y).

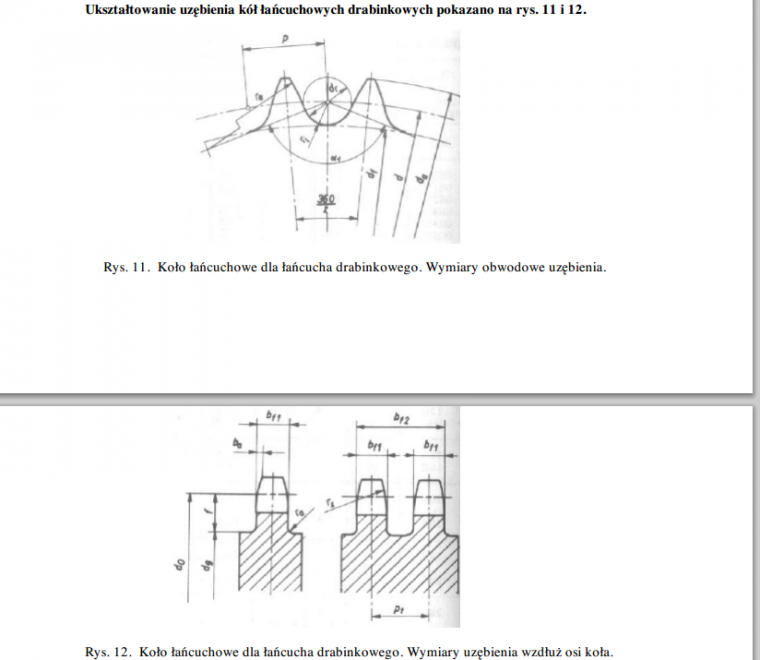

 Rysunek nr11 pochodzi z normy PN-73/M-84161 zawiera ona również wzory do wyliczenia koła.

Kiedyś opracowałem arkusz do obliczeń kół łańcuchowych, jak znajdę to załączę

http://www.pswug.info/image/forum/forum_760_3_1682_6968.pdf

http://www.pswug.info/image/forum/forum_760_3_1682_6967.pdf

SW zawiera narzędzie do generowania kół, Acad mechanical też

Anderk
2014-10-24, 06:14
Pomógł 0 raz(y).
 jakie to narzedzie ?

A czy moglby Pan przestawić wg moje rysunku i moich marametrow jakby to wyglądało - zwymiarowany rysunek dwg.

Engineer of old school
2014-10-25, 14:04
Pomógł 20 raz(y).
 Nie ma znormalizowanego łańcuch o średnicy rolki 16mm - dla łańcucha 16B lub 16A d1=15.88mm (p=1").

Jeśli Ø rolki ma być 16mm to pozostaje jedynie norma.

Normy które załączyłem pozwalają na zaprojektowanie koła, bez najmniejszych problemów, starczy się przyożyć - to tylko arytmetyka.

Dla SW - Biblioteka projektu>toolbox>ISO>Przenośniki napędu>koła zębate

Nie piszę o ACAD bo to forum na temat SW.

Chętnie pomagam, ale oczekuje Pan zbyt wiele

Anderk
2014-10-25, 16:33
Pomógł 0 raz(y).
 spoko/ postaram się popracować nad tym jeszcze
A czy te moje srednice które przedsawiłem na Rys 2D czy ulegną zmianie jesli będę pracował wg norm?
jeszcze ta informacja i zabieram się do pracy

2014-10-25, 21:17
Pomógł 18 raz(y).
 średnica podziałowa sama Ci się policzy ;)...wystarczy narysować wielokąt foremny o ilości boków równej ilości zębów i długości równej podziałce...opisz na nim okrąg i masz już wymiar zależny średnicy podziałowej...odejmij od niej średnicę rolki łańcucha i masz już średnicę stopy...do podziałowej dodaj 0.7rolki i masz średnicę wierzchołków...to tak po krótce...ale wszystkie dokładne dane dotyczące kształtu zarysu zęba uzyskasz wzorując się na konkretnej normie...sam pracuję już chyba z 15lat w tej dziedzinie i rysowałem różne kształty zęba pod życzenie klienta zgodnie z moją normą zakładową lub tą jaką klient sobie życzył...niektóre koła ciężko było nazwać kołami ;)...a co do Twojego pytania...postępując wg. mojej instrukcji może Ci się zmienić tylko średnica wierzchołków...(jest wyjątek przy uzębieniu palcowym ale to chyba nie dotyczy Ciebie)

Anderk
2014-10-25, 23:33
Pomógł 0 raz(y).
 Witam witam,
Proszę by Pan odniósł się do mojego screena, nie mogę sobie z tym poradzić, gdyby mógł Pan jeszcze raz to wszystko wytłumaczyć.
Zależy mi na tym bardzo.

2014-10-26, 10:45
Pomógł 18 raz(y).

2014-10-26, 10:52
Pomógł 18 raz(y).
 Twoja średnica fi 132 to jest zewnetrzna...a rolkę musisz odjąć od podziałowej aby uzyskać średnicę stopy...poza tym gdy rysujesz wielokąt to okrąg musisz opisać na nim a Ty wpisałeś...wzór na zewnetrzną dałem Ci taki umowny...a tak przeważnie to zewnętrzna jest bardziej skonkretyzowana...bądź to wg. normy lub na życzenie klienta...nie jest ona tak istotna...ważne żeby łańcuch się wykleszczał...

Anderk
2014-10-26, 11:08
Pomógł 0 raz(y).
 Witam,
Czyli do mojego Fi 132 dodaję 0.7 rolki? Czy mógłby Pan napisac równania z opisem wg mojego rysunku ?
Bo dalej nie rozumiem skad Pan wziął ten wymiary . Dodam że rysunek 2D (pierwszy) to jest koło dwyrzedowe , trzaba by ten szkic wyciągnąć przez obrót wtedy coś szkicowac na płaszzyźnie

Anderk
2014-10-26, 11:09
Pomógł 0 raz(y).
 Przepraszam ale nigdy tego nie robiłem i mam z tym ogromny problem
Później dodochą wymiary zarysu wrębu re r1 itp
Masakara jakaś

2014-10-26, 11:24
Pomógł 18 raz(y).

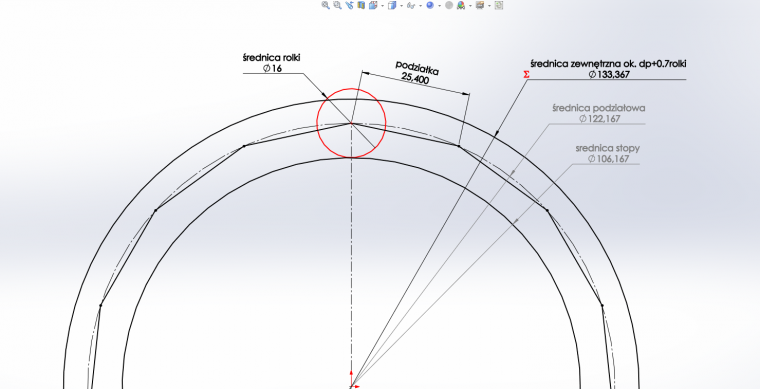

 Twoja średnica fi132 jest dobra ;)!...to jest średnica zewnętrzna Dz możesz ją sobie obliczyć wg. takiego wzoru:

Dz=Dp+(0.7*Ro);...ale o trochę nie chodzi;)...jest to taki wzór umowny ;)!

Dp-średnica podziałowa;

Ds-średnica stopy;

Ro-średnica rolki;

Jak widzisz mi wyszła średnica Dz=133.367;

czyli bardzo zbliżona do Twojej ;)..

reszta średnic wychodzi sama z rysunku..

czyli Dp='średnica okręgu opisanego na wielokącie"

Ds=Dp-Ro; średnica na którą wcinany jest wrąb

Jak pewnie widzisz gdy od 122.167(Dp) odejmiesz 16(Ro) uzyskasz 106.167(Ds)

2014-10-26, 11:31
Pomógł 18 raz(y).

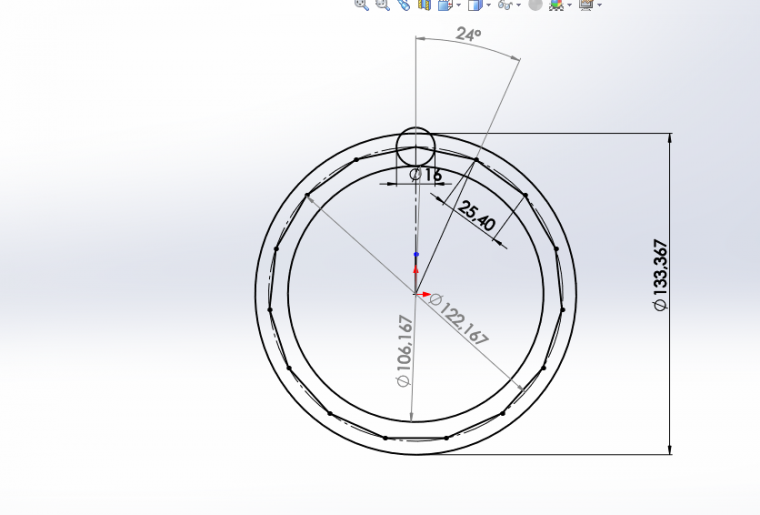

 Tak dla zobrazowania...

Anderk
2014-10-26, 11:39
Pomógł 0 raz(y).

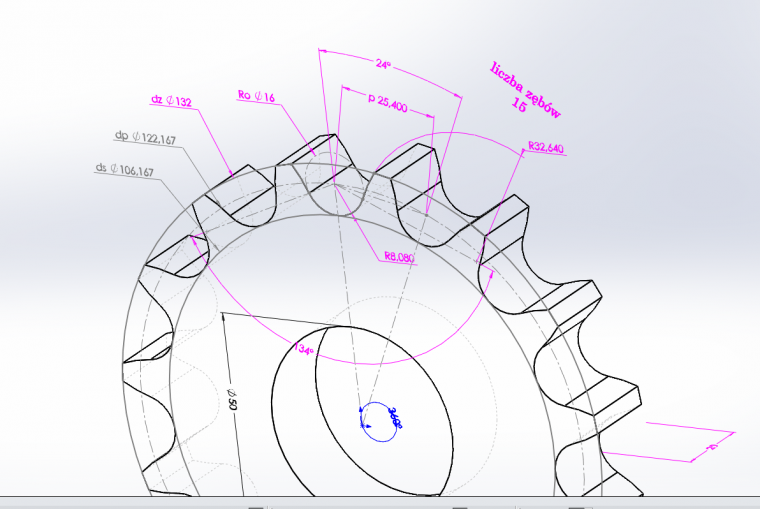

 Pięknie już jestem coraz bliżej , tylko teraz jak policzyłeś czy jak narysowałeś promienie R8.08 R32.64
Wynika z rysunku czy trzeba policzyć ? kąt 134?

2014-10-26, 11:48
Pomógł 18 raz(y).
 sam kształt zarysu powstał na podstawie normy niemieckiej(Din8194)...wszystkie promienie,kąty dotyczące tegoż zarysu pochodzą właśnie z niej...z tym już muisisz uporać się sam gdyż nie wiem wg. jakiej normy bedziesz rysował...w każdym razie średnice o których wcześniej pisaliśmy nie zmienią Ci się ;)...niezależnie od normy...chyba że na siłę ;)...są odstempstwa od tej reguły ale to dotyczy innych typów łańcuchów z którymi te koła współpracują...

Anderk
2014-10-26, 11:52
Pomógł 0 raz(y).
 hmmm czyli te 3 wymiar dwa promienie i kąt 134 mam wziąć z normy tak? czy policzyć?
A jak poźniej to narysować ?
Tu sie zatrzymałem

Anderk
2014-10-26, 12:04
Pomógł 0 raz(y).
 Pepe, dodam małe sprostowanie , nie wiem na ile to zmienia postać rzeczy ale ma być to koło łańcuchowe, a nie zębate
więc gdybyś mógł jeszcze poświęcić mi trochę czasu byłbym Ci bardzo wdzięczny:)

2014-10-26, 13:31
Pomógł 18 raz(y).
 ...kwestia nazewnictwa jest do dyskusji ;)...ja nazywam to kołem łańcuchowym a koło np. w skrzyni biegów kołem modułowym ;)...ale to i to jest kołem zębatym :)!...więc to o którym od początku pisałem jest kołem łańcuchowym (bo pracuje z łańcuchem).

2014-10-26, 13:34
Pomógł 18 raz(y).
 ...odnośnie pytania...podana przeze mnie norma przewiduje dwa promienie styczne i kąt...saam musisz sprawdzić co przewiduje Twoja...kształt może być zupełnie inaczej rozrysowany...

Anderk
2014-10-26, 13:36
Pomógł 0 raz(y).
 To fajnie ,
Powiedz mi jak wyszła ci Srednica D132 skoro wychodzi 133.367 na rysunku do zobrazowania
I jak dalej policzyć te kąty
łańcuch bedzie chyba 16A bo tam P jest 25.4 tyle i moj , nie wime jak dalej ruszyć


http://www.komerc.pl/wp-content/uploads/1.pdf?1312994857
http://www.up.poznan.pl/~ppohl/Schemat_obliczania_przekladni_lancuchowej.pdf
